Detail Produk

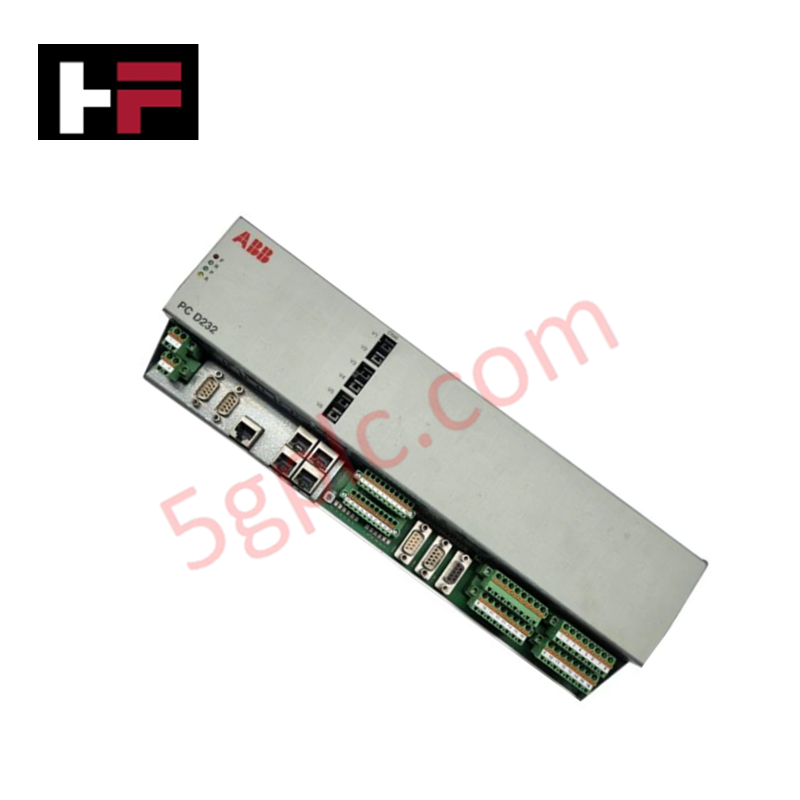

Dirancang untuk manajemen antarmuka sinyal kecepatan tinggi pada platform pengontrol AC 800PEC, ABB PC D232 A101 (3BHE022293R0101) menyediakan eksekusi routing I/O fisik langsung sebagai unit dasar komunikasi PEC80-CIO.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | PC D232 A101 |
| Merek | ABB |
| Nomor Bagian | 3BHE022293R0101 |
| Asal | Swiss / Thailand / Cina |
| Berat | 0,247 kg |
| Dimensi | 147 mm x 120 mm x 80 mm |
| Suhu Operasi | Lingkungan industri standar |
| Konsumsi Daya | Tergantung pada backplane sistem |
Kecepatan komunikasi bus backplane dan kompatibilitas firmware
PC D232 A101 berfungsi sebagai node komunikasi antarmuka I/O dalam arsitektur AC 800PEC. Modul ini mengelola kecepatan komunikasi bus backplane yang deterministik untuk memastikan sinkronisasi frame data I/O antara unit pemrosesan pusat dan modul sinyal tingkat lapangan. Varian khusus ini (A101) dikirim tanpa firmware tersemat; oleh karena itu, diperlukan urutan sinkronisasi yang terverifikasi dengan prosesor master sistem kontrol untuk menerima citra firmware operasional. Kompatibilitas flash firmware dikelola melalui antarmuka rekayasa utama, dan pengguna harus memastikan kecocokan perangkat keras dasar ini dengan versi firmware yang ditargetkan (misalnya, 3BHB051356R0001) untuk mencegah ketidaksesuaian konfigurasi atau kesalahan bus.
Pertanyaan yang Sering Diajukan
T: Apakah modul ini dapat dipasang atau dilepas saat backplane pengontrol dalam keadaan menyala?
J: Tidak. Hot-swapping tidak didukung. Semua daya harus dimatikan dari backplane sebelum pemasangan atau pelepasan untuk mencegah percikan listrik atau kerusakan logika bus I/O.
T: Bagaimana firmware dimuat ke PC D232 A101 karena dikirim tanpa firmware?
J: Firmware diunggah melalui perangkat rekayasa AC 800PEC melalui backplane komunikasi sistem. Pastikan modul terpasang dengan benar di slot yang dikonfigurasi dan pengontrol master berada dalam mode pemeliharaan atau "stop" yang sesuai untuk transfer citra.
Panduan Instalasi Lapangan
- Pemasangan: Ratakan modul dengan rel rak yang ditentukan dan geser ke dalam slot hingga konektor backplane terpasang penuh. Kunci modul menggunakan klip mekanis terintegrasi.
- Pembumian: Rangka modul harus dihubungkan ke bus tanah pelindung (PE) kabinet. Pastikan semua permukaan kontak bersih untuk menjaga jalur impedansi rendah ke tanah guna tujuan pelindung.
- Pengekabelan: Jaga jarak yang tepat antara kabel sinyal I/O dan kabel daya AC atau penggerak motor. Gunakan kabel pasangan terpilin terlindung untuk semua koneksi I/O guna mengurangi interferensi elektromagnetik (EMI).
- Manajemen Termal: Pastikan sistem pendingin kabinet berfungsi dan aliran udara tidak terhalang oleh penataan kabel yang padat. Modul beroperasi berdasarkan konveksi dalam rak.
- Inspeksi: Sebelum pengoperasian, periksa pin konektor backplane dari oksidasi atau kerusakan fisik. Verifikasi bahwa rumah modul tidak menunjukkan tanda-tanda stres mekanis atau kerusakan akibat benturan.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
