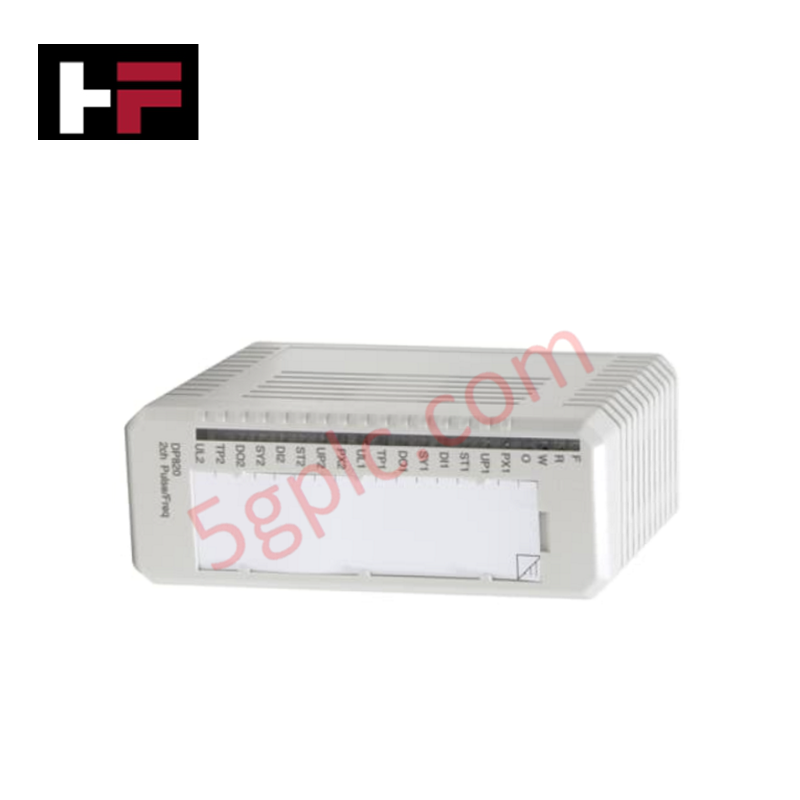

ABB DP820 3BSE013228R1, yang juga dikatalogkan sebagai DP820 Pulse Counter Module, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan pulsa kecepatan tinggi dan pengukuran frekuensi dalam platform ABB S800 I/O. Modul ini berinteraksi dengan sinyal lapangan 24 VDC melalui dua saluran input yang terisolasi secara individual, mengevaluasi hitungan pulsa, laju frekuensi, dan input arah untuk melaksanakan akuisisi sinyal digital bagi sistem pengendali.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DP820 3BSE013228R1 |
| Merek | ABB |
| Asal | Swedia |
| Berat | 0,15 kg (0,33 lbs.) |
| Dimensi | 45 mm x 119 mm x 102 mm (111 mm termasuk konektor) |
| Suhu Operasi | Batas Industri Standar |
| Konsumsi Daya | Dissipasi daya: 2,5 W |
| Jenis Modul | Pulse Counter Module |
| Jumlah Saluran | 2 |
| Spesifikasi Sinyal | 24 VDC (12 - 32 VDC) |
| Impedansi Input | 2,5 kOhm (input DI) |
| Isolasi | Saluran ke saluran dan saluran ke sirkuit umum |
| Tegangan Isolasi Terukur | 50 V |
| Tegangan Uji Dielektrik | 500 VAC |
| Arus Modulebus +5 V | 120 mA |
| Panjang Kabel Lapangan Maksimum | 200 meter (218 yard) |
Kecepatan Komunikasi Backplane Bus dan Dekopling Sinyal
Modul ABB DP820 berinteraksi dengan struktur Modulebus lokal S000 untuk mengirimkan parameter hitungan kecepatan tinggi sambil mempertahankan kecepatan komunikasi backplane bus di seluruh klaster I/O. Sirkuit logika internal mengubah rangkaian pulsa 24 VDC yang masuk menjadi nilai digital tanpa menambah beban arus pada jalur Modulebus +24 V (konsumsi 0 mA pada +24 V). Isolasi galvanik saluran ke saluran yang dinilai 500 VAC menekan ground loop dan noise cross-talk, menjaga integritas sinyal dan interval pembaruan deterministik kembali ke pengendali CPU utama.
Pertanyaan yang Sering Diajukan
T: Berapa konsumsi daya pada backplane Modulebus untuk modul DP820?
J: Modul menarik arus 120 mA dari suplai logika Modulebus +5 VDC dan 0 mA dari suplai Modulebus +24 VDC.
T: Apakah isolasi saluran ke saluran didukung pada saluran input DP820?
J: Ya, kedua saluran input terisolasi secara individual satu sama lain dan dari sirkuit umum internal modul, dengan tegangan uji dielektrik yang dinilai 500 VAC.
T: Berapa jarak kabel maksimum yang direkomendasikan untuk menghubungkan sensor lapangan ke DP820?
J: Panjang kabel lapangan maksimum antara sensor pulsa lapangan dan antarmuka Module Termination Unit (MTU) adalah 200 meter (218 yard).
Panduan Instalasi Lapangan
- Pemasangan Modul dan Penghubungan MTU: Selaraskan modul DP820 dengan slot panduan pada Module Termination Unit (MTU) S800 yang kompatibel. Dorong modul dengan kuat ke konektor backplane hingga kait pengunci mekanis terkunci sepenuhnya.
- Pengaturan Kabel Lapangan dan Batas Jarak: Sambungkan input pulsa 24 VDC menggunakan kabel twisted-pair terlindung. Batasi panjang kabel lapangan hingga maksimum 200 meter. Rute kabel input secara terpisah dari konduktor AC tegangan tinggi dan kabel motor untuk menghindari gangguan listrik yang diinduksi.
- Praktik Grounding Pelindung: Sambungkan pelindung kabel lapangan langsung ke busbar ground pada blok terminal MTU atau bar tanah enclosure menggunakan penjepit ground impedansi rendah. Pertahankan kontinuitas ground di semua kotak sambungan lapangan.
- Inspeksi LED Diagnostik: Setelah menghidupkan daya sistem, pastikan LED status depan menunjukkan operasi normal. Indikator status saluran (PX, UP, ST, DI, SY, DO, TP) menampilkan kondisi sinyal lapangan aktif dan status daya per saluran.
