Detail Produk

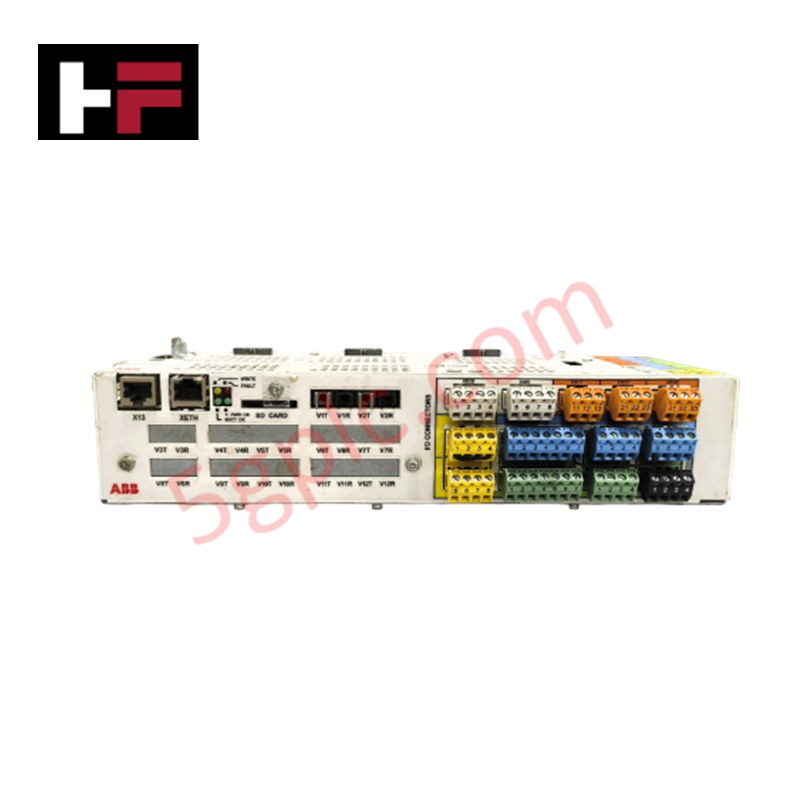

ABB 3AUA0000110429 J, yang juga tercatat sebagai BCU-02 BCON-12C Main Assembly Control Unit, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan tautan inverter serat optik langsung dan akuisisi data pelacakan gangguan dalam platform multidrive ACS880.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | BCU-02 BCON-12C (3AUA0000110429 J) |
| Merek | ABB |
| Asal | Finlandia |
| Berat | 0.11 kg |
| Dimensi | 311 mm x 139 mm x 84 mm |
| Suhu Pengoperasian | Suhu Lingkungan Kabinet Standar (-10 hingga 55 deg C) |
| Konsumsi Daya | Catu Daya Tambahan 24 VDC |
| Antarmuka Sinyal | Tautan Inverter Serat Optik |
| Penyimpanan Memori | Slot Kartu Memori SDHC |
| Platform Sistem | Sistem Multidrive ABB ACS880 |
Integrasi Jaringan Deterministik dan Penskalaan Kepadatan I/O
Unit kontrol utama BCU-02 terhubung ke modul catu daya inverter melalui tautan optik khusus untuk mempertahankan distribusi sinyal berkecepatan tinggi di seluruh jaringan deterministik Profinet dan EtherNet/IP. Logika unit percabangan terintegrasi mengelola kecepatan komunikasi bus backplane berkapasitas tinggi, sehingga pelacakan parameter secara waktu nyata dan perekaman gangguan transien dapat dilakukan pada media flash SDHC. Tata letak jalur papan yang dioptimalkan mendukung penskalaan kepadatan I/O maksimum dan memastikan kompatibilitas penuh flash firmware selama sinkronisasi firmware penggerak multi-sumbu.
Pertanyaan yang Sering Diajukan
T: Antarmuka apa yang menangani transmisi data berkecepatan tinggi antara unit BCU-02 dan unit daya inverter?
J: Eksekusi perintah waktu nyata dan pemrosesan umpan balik dilakukan melalui kanal serat optik khusus yang terhubung ke transceiver optik panel depan.
T: Apa fungsi slot SDHC pada modul BCU-02?
J: Slot kartu SDHC bawaan menyimpan log gangguan lokal, set parameter, dan riwayat tren operasional yang digunakan untuk pelacakan diagnostik penggerak secara terperinci.
T: Bagaimana daya kontrol utama disalurkan ke rakitan BCU-02?
J: Papan ini beroperasi menggunakan catu daya kontrol tambahan 24 VDC terisolasi yang dihubungkan langsung ke blok terminal daya yang ditentukan.
Panduan Pemasangan di Lapangan
- Putuskan semua suplai daya utama tiga fase dan daya kontrol tambahan 24 VDC sebelum memasang atau melepas unit kontrol dari rangka penggerak.
- Patuhi prosedur perlindungan ESD yang ketat selama penanganan untuk mencegah kerusakan pada komponen pemasangan permukaan dan transceiver optik yang sensitif.
- Pastikan radius tekuk minimum untuk semua kabel serat optik yang terhubung guna menghindari pelemahan sinyal atau keretakan inti kaca.
- Kencangkan semua sekrup penahan blok terminal dan sambungan pentanahan rangka untuk memastikan pembumian sasis dan kekebalan terhadap gangguan yang tepat.
