Detail Produk

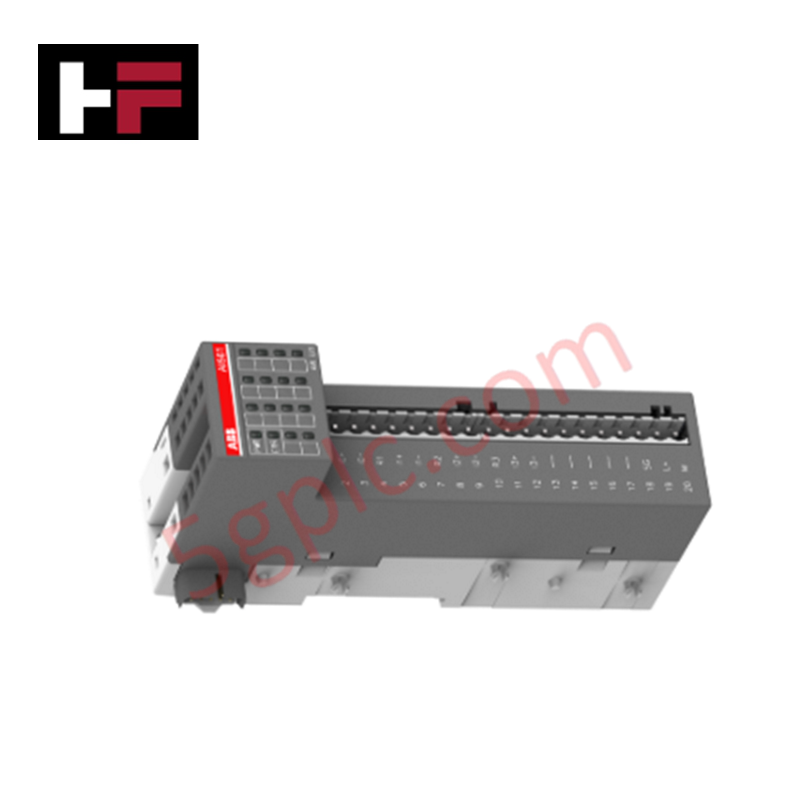

ABB AI561 1TNE968902R1101, yang juga dikatalogkan sebagai AI561 Modul Input Analog, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal analog multi-saluran dalam sistem I/O terdistribusi S500-eCo. Modul ini memetakan sinyal transmitter fisik ke register CPU internal menggunakan topologi koneksi 1-wire untuk menghubungkan sirkuit medan tegangan dan arus.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | AI561 |
| Merek | ABB |
| Asal | Jerman |
| Berat | 0,12 kg bersih / 0,16 kg kotor |
| Dimensi | 34 mm x 74 mm x 135 mm (W x H x D) |
| Suhu Operasi | 0 hingga +60 derajat C |
| Suhu Penyimpanan | -40 hingga +70 derajat C |
| Konsumsi Daya | Ditenagai melalui tautan bus periferal |
| Jumlah Input Analog | 4 |
| Jenis Sinyal Input | Tegangan (U), Arus (I) |
| Resolusi | Input analog 12-bit |
| Jenis Koneksi | Blok terminal yang dapat dipasang lepas |
| Tingkat Perlindungan | Rumah IP20 |
Jaringan Deterministik & Kompatibilitas Firmware
Modul ini mengintegrasikan paket data langsung ke sub-stasiun jarak jauh yang berkomunikasi melalui jaringan deterministik Profinet / EtherNet/IP. Skala kepadatan I/O tinggi memungkinkan pemrosesan internal sinkron sinyal loop arus dan tegangan melalui pemetaan register individual. Kecepatan komunikasi bus backplane menentukan parameter waktu siklik, sementara komponen internal yang ketat menegakkan kecocokan kompatibilitas firmware flash yang ketat dengan arsitektur CPU host yang ditunjuk.
Pertanyaan yang Sering Diajukan
T: Apakah sistem blok terminal untuk AI561 dapat dilepas dalam kondisi operasi lapangan?
J: Ya. Modul ini memiliki blok koneksi yang dapat dipasang lepas yang memungkinkan pelepasan listrik untuk perawatan terminal tanpa melepaskan kabel loop fisik dari terminal sekrup.
T: Apakah input tegangan dan arus dapat dipasang ke saluran yang berbeda secara bersamaan?
J: Ya. 4 saluran input analog menerima konfigurasi U atau I yang diparameterisasi melalui lingkungan rekayasa lokal, asalkan pemasangan kabel sesuai dengan skema terminal yang ditentukan.
T: Apakah konfigurasi perangkat keras ini mendukung kemampuan hot-swap selama operasi CPU?
J: Tidak. Modul S500-eCo memerlukan pemutusan daya sebelum pencabutan atau pemasangan komponen untuk melindungi gerbang logika internal dari lonjakan transit bus backplane.
Panduan Instalasi Lapangan
- Pasang rakitan langsung pada rel DIN standar 35 mm dengan memastikan penjepitan fisik yang tepat pada tab sasis dasar.
- Jaga jarak fisik minimal 100 mm antara kabel sinyal tegangan rendah dan kabel daya AC aktif.
- Hubungkan semua pelindung kabel transmitter lapangan ke bus ground terisolasi yang terletak dalam kotak terminal umum untuk meredam gangguan garis frekuensi tinggi eksternal.
- Periksa kedalaman pemasukan kawat yang tepat dalam blok yang dapat dipasang lepas sebelum mengunci komponen bersama-sama untuk menjamin kontinuitas terminal yang konstan.
