Detail Produk

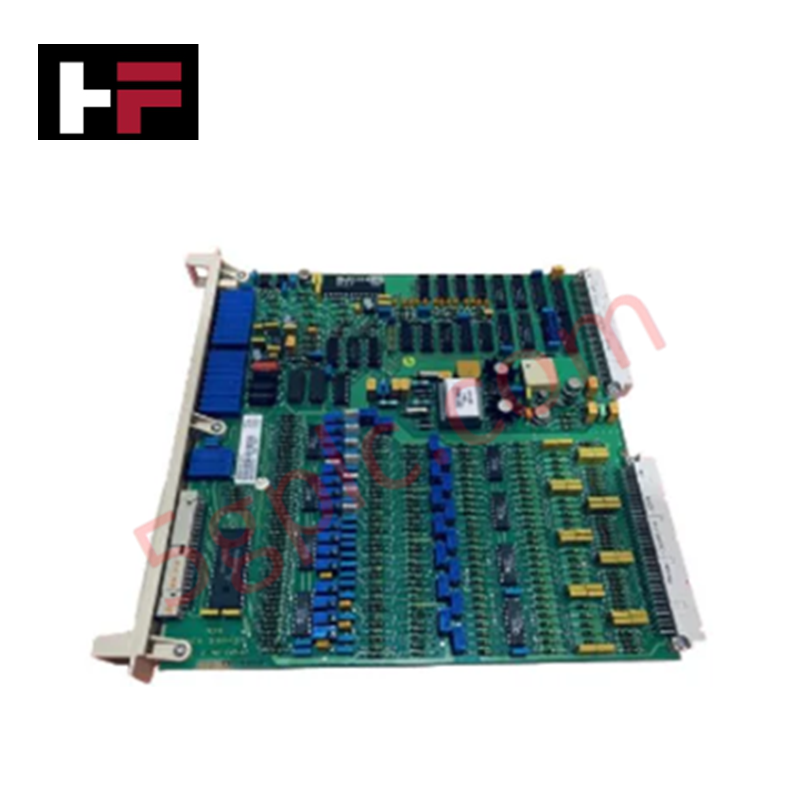

ABB 57120001-P, yang juga dikatalogkan sebagai DSAI 130 Analog Input Board, berfungsi sebagai komponen perangkat keras khusus untuk penerimaan sinyal analog multi-saluran dalam platform MasterPiece / Advant Controller. Papan ini langsung mengambil sampel variasi tegangan dan loop arus dari transmitter lapangan untuk melakukan pembaruan register secara real-time di seluruh jaringan internal bus.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DSAI 130 |
| Merek | ABB |
| ID Produk | 57120001-P |
| Asal | Swedia |
| Berat | 0,52 kg bersih |
| Dimensi | 236,7 mm x 14,4 mm x 327,6 mm (W x H x D) |
| Suhu Operasi | 0 hingga +55 derajat C (Dasar penerapan backplane standar) |
| Konsumsi Daya | Dipertahankan melalui rel daya subrack sistem |
| Kinerja Inti | Pemetaan sinyal analog-ke-digital presisi multi-saluran |
| Tingkat Perlindungan | IP00 (Desain papan terbuka untuk pemasangan subrack) |
Jaringan Deterministik & Skala Kepadatan I/O
Topologi rangkaian dirancang untuk mengoptimalkan skala kepadatan I/O pada kerangka subrack pusat. Siklus terjemahan data berinteraksi melalui jaringan deterministik yang didorong oleh lisensi kecepatan komunikasi bus backplane yang eksplisit. Untuk menjaga fidelitas sinyal di saluran koneksi berkapasitas tinggi, unit ini menggunakan komponen penyaring khusus yang menyinkronkan loop pemrosesan sambil mempertahankan kompatibilitas firmware flash yang ketat dengan modul prosesor host.
Pertanyaan yang Sering Diajukan
T: Apakah papan DSAI 130 dapat dicabut atau dipasang saat daya rak aktif?
J: Tidak. Papan ini tidak mendukung fungsi hot-swap langsung. Daya ke subrack harus diputus sebelum pemasangan atau pencabutan untuk mencegah transient jalur sinyal dan kerusakan komponen.
T: Apa jalur grounding utama untuk pelindung pada DSAI 130?
J: Papan mengandalkan kontak grounding chassis yang tertanam dalam rel panduan subrack. Pelindung kabel lapangan harus diakhiri pada bar masuk kabinet yang ditentukan sebelum koneksi papan.
T: Bagaimana kompatibilitas firmware flash dikelola untuk revisi perangkat keras ini?
J: Kompatibilitas diatur oleh status EPROM fisik pada tata letak papan. Sufiks revisi harus sesuai dengan parameter konfigurasi dasar pengontrol sistem untuk mencegah kesalahan boot backplane.
Panduan Instalasi Lapangan
- Geser papan ke slot jalur subrack yang ditentukan hingga konektor belakang terpasang dengan rakitan distribusi backplane.
- Jaga jarak minimal 100 mm antara kabel sinyal analog eksternal dan jalur distribusi listrik AC tegangan tinggi.
- Garis sinyal transmitter lapangan harus menggunakan konfigurasi twisted-pair terlindung untuk menekan gangguan elektromagnetik industri eksternal.
- Kencangkan mekanisme penahan depan untuk mencegah perpindahan mekanis akibat getaran atau kontraksi termal selama operasi jangka panjang.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
