Detail Produk

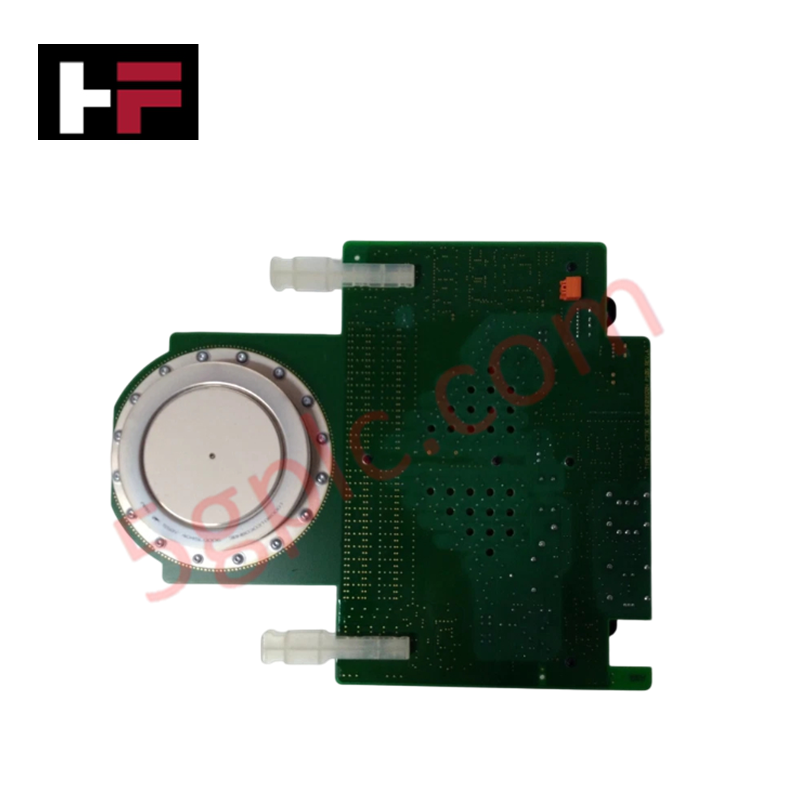

ABB 3BHE009681R0101, yang juga dikatalogkan sebagai Modul Thyristor Gerbang Terkomutasi Terintegrasi (IGCT) 3BHE009681R0101, berfungsi sebagai komponen perangkat keras khusus untuk komutasi rangkaian solid-state daya tinggi dalam penggerak frekuensi variabel multi-fase dan kompensator VAR statis. Rangkaian ini mengintegrasikan unit gerbang 3BHB013088R0001 dan thyristor 5SHY3545L0010 untuk melaksanakan urutan saklar listrik cepat langsung di dalam sistem transmisi tegangan tinggi dan konversi daya.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 3BHE009681R0101 |
| Merek | ABB |
| Model Sub-Rangkaian | 3BHB013088R0001 / 5SHY3545L0010 |
| Asal | Swedia |
| Tegangan Nominal | 4500 V |
| Arus Nominal | 3500 A |
| Arus Puncak Gerbang (Nyala/Mati) | 1000 A |
| Waktu Nyala / Mati | 1,5 us / 1,5 us |
| Penurunan Tegangan Saat Nyala | 2,5 V |
| Arus Bocor Saat Mati | 10 mA |
| Suhu Maksimum Sambungan | 125 derajat C |
| Dimensi | 320 mm x 200 mm x 150 mm |
| Berat | 1,5 kg |
| Suhu Operasi | Tergantung konfigurasi (Batas sambungan hingga 125 derajat C) |
| Konsumsi Daya | Ditentukan oleh frekuensi saklar operasional |
Eksekusi Jaringan Deterministik Profinet dan EtherNet/IP
Logika waktu perintah di dalam perangkat keras ini harus dipetakan secara sinkron dengan waktu siklus jaringan dari pengontrol host. Untuk mempertahankan presisi pulsa sub-mikrodetik selama fase konduksi 3500 A, perangkat mengandalkan penskalaan kepadatan I/O yang tepat dan pemrosesan backplane internal. Kecocokan kompatibilitas firmware penggerak gerbang dengan jaringan kontrol penggerak pengawas diperlukan untuk menghindari keterlambatan penggerak gerbang. Sinkronisasi ini memastikan bahwa perintah yang dikirim melalui fieldbus deterministik dieksekusi segera oleh penggerak gerbang terintegrasi, menghilangkan pergeseran fase dalam jembatan inverter keluaran.
Pertanyaan yang Sering Diajukan
T: Apa batasan pengangkatan langsung atau hot-swap untuk rangkaian IGCT ini?
J: Modul ini tidak memiliki kemampuan hot-swap sama sekali. Mencoba melepas atau memasang saat tautan DC utama 4500 V atau daya kontrol gerbang tambahan dalam keadaan aktif akan menyebabkan kegagalan fatal substrat semikonduktor dan bahaya percikan busur listrik.
T: Bagaimana versi firmware memengaruhi operasi papan gerbang 3BHB013088R0001 yang tertanam?
J: Papan gerbang tertanam berfungsi dengan konfigurasi logika yang diflash pabrik secara khusus. Parameter firmware harus secara eksplisit sesuai dengan batas frekuensi modulasi kartu pengontrol utama untuk mencegah melebihi batas komutasi 1,5 us.
T: Sumber daya apa yang diperlukan untuk menggerakkan arus puncak gerbang nyala 1000 A?
J: Arus puncak gerbang disuplai oleh kapasitor penyimpanan internal pada papan unit gerbang 3BHB013088R0001, yang memerlukan pasokan daya DC tambahan terisolasi dan stabil dari rel distribusi kabinet penggerak.
Panduan Instalasi Lapangan
- Tekanan Penjepit dan Penyelarasan Mekanis: Pasang modul dalam bingkai tekan semikonduktor yang telah dikalibrasi. Terapkan gaya penjepit sesuai spesifikasi pabrik untuk mencapai tekanan seragam di seluruh elemen 5SHY3545L0010 guna mencegah peningkatan penurunan tegangan saat nyala.
- Pengaturan Kontrol dan Serat Optik: Rute semua daya gerbang tegangan tinggi dan sambungan sinyal serat optik melalui saluran khusus yang terisolasi. Pisahkan sambungan ini dari batang fase daya tinggi untuk mencegah gangguan induktif silang.
- Persiapan Pendingin Termal: Bersihkan dengan teliti semua permukaan kontak pada blok pendingin tembaga atau aluminium. Oleskan lapisan tipis pasta termal khusus untuk memaksimalkan pelepasan panas dari pelat dasar ke matriks pembuangan panas.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
