Detail Produk

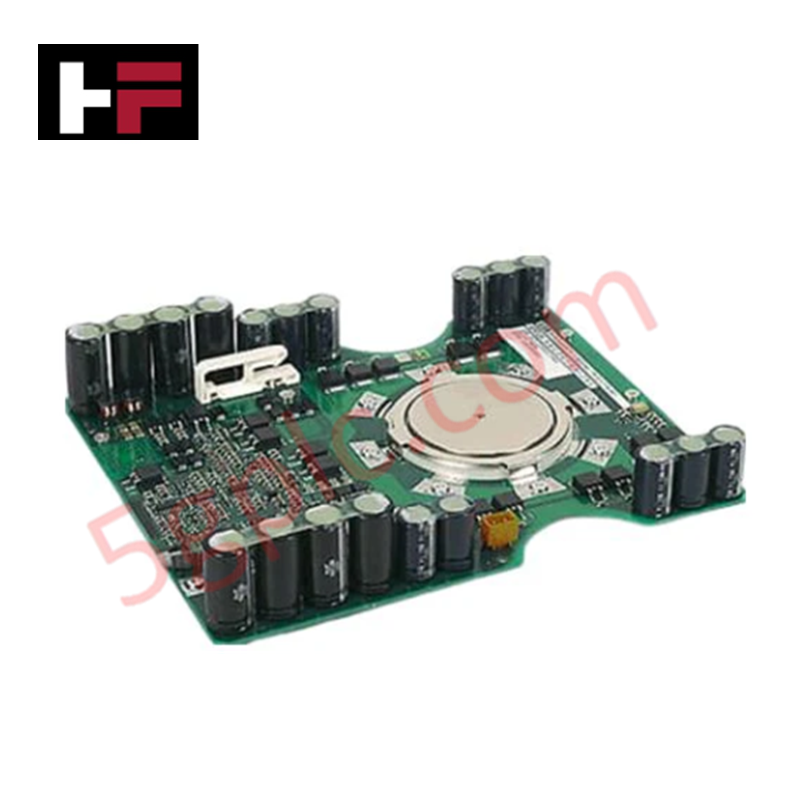

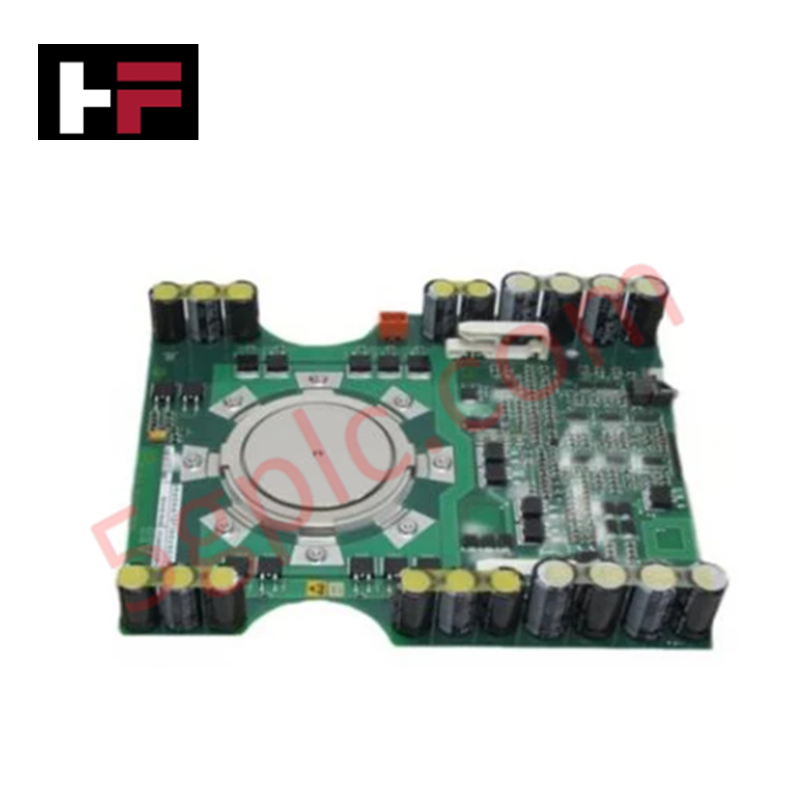

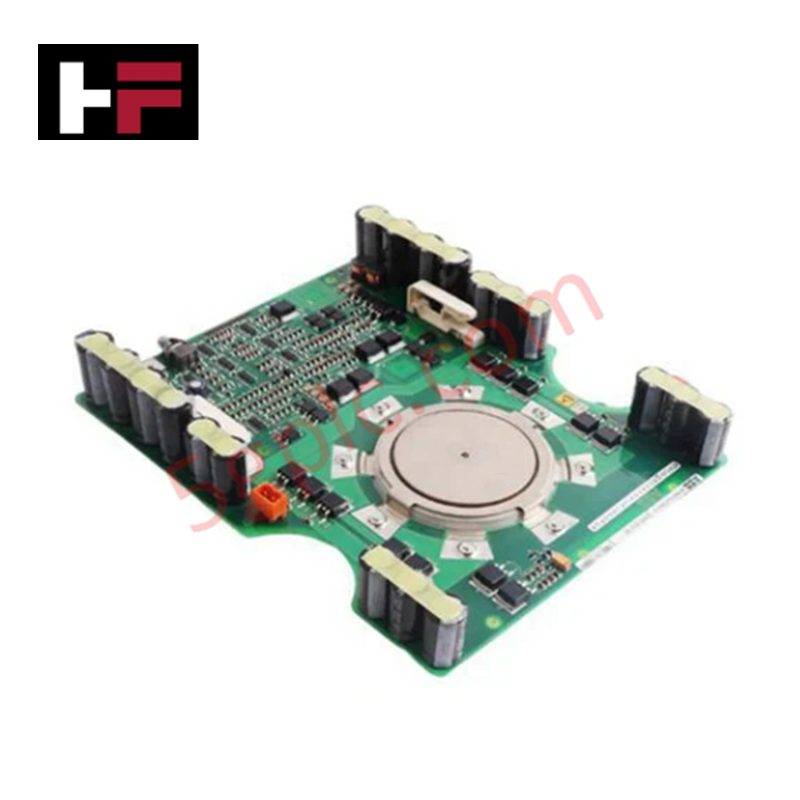

ABB 3BHL000392R0101, yang juga dikatalogkan sebagai Modul IGCT 5SHX1060H0001, berfungsi sebagai komponen perangkat keras khusus untuk switching semikonduktor daya tinggi dalam platform kontrol industri dan penggerak. Modul Thyristor Gerbang Terintegrasi (IGCT) ini mengintegrasikan struktur gerbang semikonduktor daya dengan switching cepat dan rangkaian penggerak elektronik, memberikan eksekusi langsung urutan komutasi arus di bawah kontrol digital langsung dari backplane prosesor host.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 3BHL000392R0101 (Tipe 5SHX1060H0001 / Referensi silang: 3BHB003230R0101) |
| Merek | ABB |
| Asal | Republik Ceko |
| Berat | 2,11 kg |
| Dimensi | Lebar 199 mm x Tinggi 61 mm x Kedalaman 240 mm |
| Suhu Operasi | -40 °C hingga +70 °C (Amplop semikonduktor daya standar) |
| Konsumsi Daya | Ditentukan oleh frekuensi penggerak unit gerbang dan kebutuhan beban loop |
| Jenis Komponen | Thyristor Gerbang Terintegrasi (IGCT) |
| Kode Tarif HS | 85413000 |
Atribut Teknis Penggerak Industri & Backplane
Sub-rakitan semikonduktor ini berinteraksi dengan platform host melalui jaringan deterministik untuk menjamin pulsa pemicu gerbang yang sinkron. Unit gerbang lokal memerlukan jalur data internal berkecepatan tinggi untuk memastikan delay propagasi nyala dan mati pada tingkat mikrodetik, mencegah kondisi kelebihan panas selama operasi frekuensi tinggi. Pemeriksaan kompatibilitas firmware flash wajib dilakukan saat mengganti modul dalam konfigurasi paralel atau multi-fase untuk menjaga keseragaman mutlak dalam waktu switching. Sinkronisasi ini secara langsung memengaruhi profil faktor daya dan mengatur skala kepadatan I/O di seluruh rakitan penggerak besar.
Pertanyaan yang Sering Diajukan
T: Kondisi apa yang membatasi penggantian hot-swap modul IGCT ini?
J: Hot-swap dilarang keras. Kapasitor DC-link utama harus benar-benar dikosongkan, dan tegangan gerbang kontrol harus diisolasi sebelum melepas atau memasang modul untuk menghindari ledakan busur yang berbahaya atau kerusakan penggerak gerbang.
T: Bagaimana perbedaan firmware flash antar unit yang terhubung paralel memengaruhi kinerja?
J: Ketidaksesuaian waktu kontrol penggerak gerbang mengganggu komutasi simultan semikonduktor, menyebabkan distribusi arus tidak merata, lonjakan panas lokal, dan pemutusan arus berlebih secara langsung.
T: Apakah pendinginan eksternal diperlukan untuk berat dan profil kepadatan modul ini?
J: Ya. Mengingat komposisi semikonduktor daya seberat 2,11 kg, modul ini harus dipasang langsung pada rakitan heatsink berpendingin cairan yang dirancang atau pendingin udara paksa untuk menjaga suhu sambungan di bawah ambang desain kritis.
Panduan Instalasi Lapangan
- Pastikan semua sumber daya tegangan menengah dan tegangan rendah hulu dalam kondisi terkunci, diberi tanda, dan telah diverifikasi mati.
- Konfirmasi bahwa antarmuka pelat pendingin bebas dari lapisan oksida, goresan dalam, atau kotoran asing.
- Oleskan lapisan seragam senyawa non-silikon dengan konduktivitas termal tinggi di seluruh bidang pemasangan belakang.
- Selaraskan chassis 199 mm x 240 mm di atas titik pengikat dan kencangkan semua pengikat pemasangan secara silang menggunakan kunci torsi terkalibrasi sesuai spesifikasi Newton-meter pabrikan.
- Sambungkan kabel kontrol serat optik dengan aman ke port optik penggerak gerbang, jaga radius tikungan minimum yang ditentukan untuk mencegah pelemahan sinyal atau patahnya jalur cahaya.
