Detail Produk

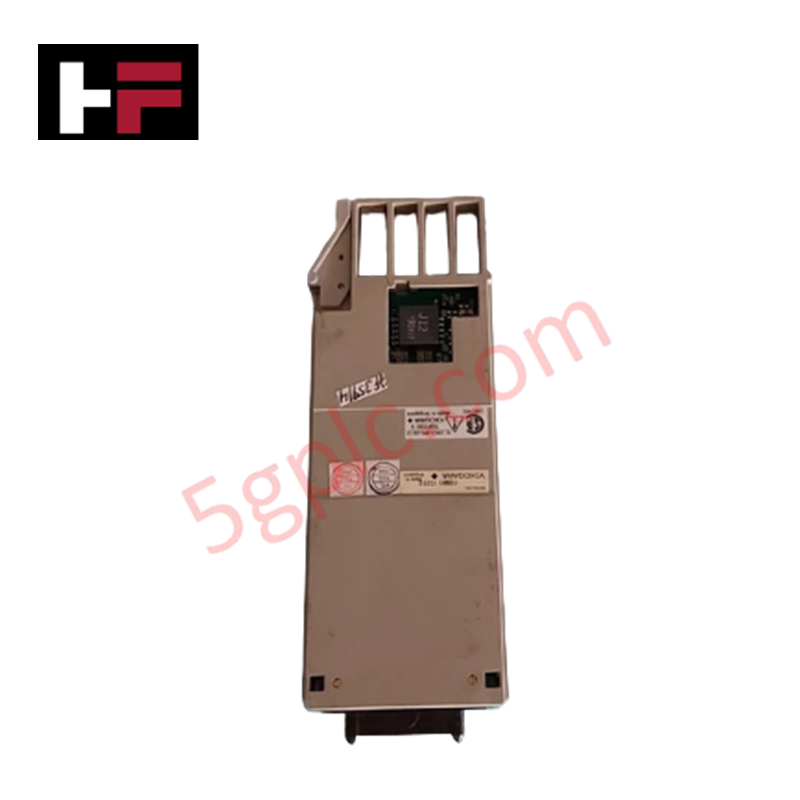

Yokogawa AAM10 S1, yang juga tercatat sebagai Modul Input Analog AAM10, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal arus dan tegangan dua kanal dalam platform DCS Yokogawa CENTUM CS 1000/3000.
Rincian Sufiks & Matriks Model
| Elemen Kode | Spesifikasi / Deskripsi |
|---|---|
| AAM10 | Penamaan model dasar untuk modul input analog dua kanal |
| S1 | Kode gaya Revisi 1 yang menetapkan antarmuka konektor fisik dan rakitan sirkuit |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | AAM10 S1 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.63 kg |
| Dimensi | 5.1 cm x 25.4 cm x 11.4 cm |
| Suhu Pengoperasian | -20 derajat C hingga 60 derajat C |
| Konsumsi Daya | maksimum 2.5 W |
| Kanal Input | 2 kanal independen |
| Jenis Sinyal | Arus (4-20 mA DC) dan tegangan (1-5 V DC) |
| Integrasi Sistem | Yokogawa CENTUM CS 1000 / CENTUM CS 3000 |
| Konversi Sinyal | Konversi analog-ke-digital 16-bit |
| Penghalang Isolasi | Isolasi galvanis antara terminal lapangan dan backplane sistem |
Isolasi Kanal dan Pengondisian Sinyal Loop 4-20 mA
Modul input analog AAM10 S1 menyediakan isolasi galvanis individual antara kanal dan antara kanal dengan backplane untuk menekan derau mode bersama serta menghilangkan loop arde pada rangkaian instrumen lapangan. Setiap jalur input mengonversi sinyal proses analog 4-20 mA atau 1-5 V menjadi aliran data terdigitalisasi melalui konverter analog-ke-digital, lalu mengirimkan variabel proses melalui fieldbus internal ke pengendali tanpa pelemahan sinyal.
Pertanyaan yang Sering Diajukan
T: Apakah modul AAM10 S1 dapat diganti saat sistem beroperasi ketika node DCS sedang menyala?
J: Ya, penggantian modul saat sistem online didukung pada rak I/O CENTUM yang kompatibel, dengan syarat modul pengganti memiliki revisi perangkat keras dan pengaturan konfigurasi kanal yang identik.
T: Apa yang terjadi jika sinyal input melampaui rentang pengoperasian standar 4-20 mA?
J: Modul ini dilengkapi perlindungan penjepit input dan logika deteksi di luar rentang, yang menandai sinyal di luar spesifikasi dalam buffer diagnostik sistem sekaligus mencegah kerusakan perangkat keras.
T: Bagaimana jenis sinyal kanal input dipilih antara mode arus dan tegangan?
J: Pemilihan sinyal kanal antara loop arus 4-20 mA dan input tegangan 1-5 V dikonfigurasi melalui koneksi terminal dan jumper shunt internal pada rakitan terminal.
Pedoman Pemasangan Lapangan
- Pemasangan Modul: Sejajarkan tepi kartu dengan rel pemandu pada dudukan I/O CENTUM, lalu dorong dengan kuat hingga konektor belakang terpasang sepenuhnya pada bus backplane. Kencangkan sekrup penahan atas dan bawah dengan tangan untuk memastikan kontinuitas pembumian.
- Pengkabelan Sinyal Lapangan: Gunakan konduktor pasangan berpilin berpelindung untuk semua loop analog 4-20 mA. Hubungkan pelindung kabel langsung ke batang pembumian fungsional (FE) kabinet hanya pada satu ujung untuk mencegah arus pembumian bersirkulasi.
- Jarak Bebas Pengkabelan: Pertahankan jarak fisik minimum 200 mm antara kabel sinyal analog bertegangan rendah dan kabel distribusi daya AC bertegangan tinggi di dalam saluran kabel.
- Koneksi Terminal: Pastikan semua kontak kabel dengan klem sekrup pada blok terminal dikencangkan sesuai batas torsi yang ditentukan untuk mencegah pelemahan sinyal akibat resistansi tinggi.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
