Detail Produk

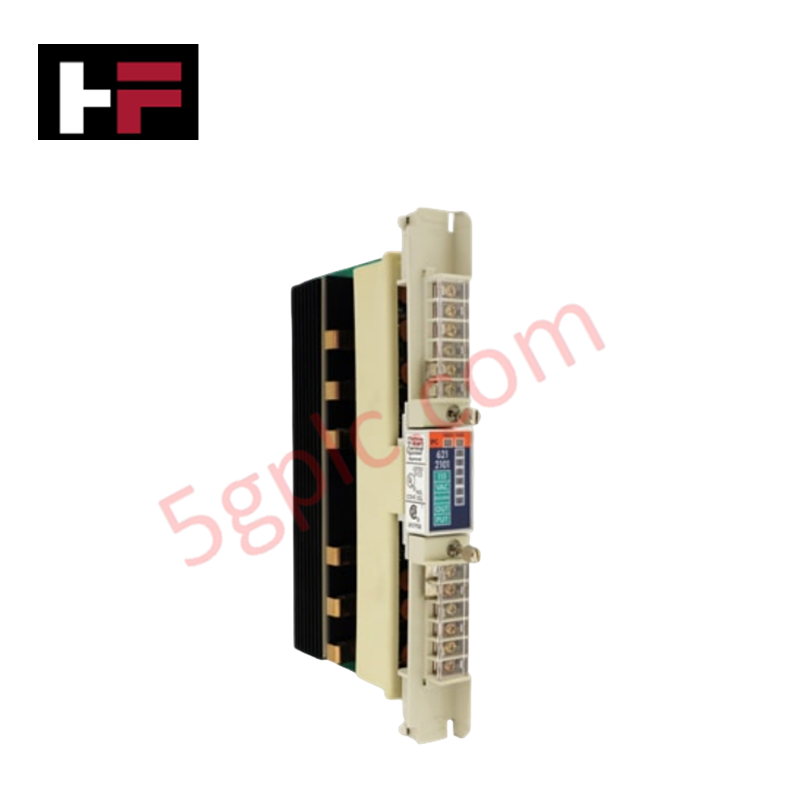

Dikonfigurasi untuk pensaklaran diskrit 115 VAC pada rak IPC 620, Honeywell 621-2101 (621-2101 Papan Output) menyediakan eksekusi fisik/elektris langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 621-2101 |
| Merek | Honeywell |
| Asal | AS |
| Berat | 1,57 lbs (0,71 kg) |
| Dimensi | Faktor bentuk slot rak IPC 620 standar |
| Suhu Pengoperasian | 0 hingga 60 derajat C |
| Konsumsi Daya | Alokasi daya backplane standar |
| Tegangan Output | 115 VAC |
| Jumlah Titik | 6 titik |
| Isolasi | Terisolasi antarkanal |
Isolasi Antarkanal & Integrasi Kontrol Proses
Kartu output ini dilengkapi penghalang isolasi galvanis individual untuk masing-masing dari 6 kanal output AC. Arsitektur isolasi antarkanal ini mencegah terbentuknya loop arde dan interferensi listrik antarkanal di antara sirkuit beban lapangan 115 VAC yang independen. Jaringan filter yang terintegrasi dalam setiap jalur output menyerap lonjakan tegangan induktif saat beban induktif dinonaktifkan, sehingga melindungi kabel loop HART 4-20 mA di sekitarnya dan logika backplane yang sensitif dari derau elektromagnetik transien.
Pertanyaan yang Sering Diajukan
T: Apakah papan output 621-2101 memungkinkan hot-swapping saat kondisi beban bertegangan?
J: Tidak, daya lapangan ke terminal strip dan daya rak backplane harus diisolasi sebelum papan dilepas atau dipasang untuk mencegah busur listrik pada kontak dan gangguan pada backplane logika.
T: Apakah semua 6 kanal terhubung ke bus daya bersama?
J: Tidak, setiap kanal sepenuhnya terisolasi dari titik di sebelahnya, sehingga catu daya 115 VAC independen dapat dihubungkan ke kanal output terpisah pada papan yang sama.
T: Tindakan perlindungan apa yang mencegah kerusakan akibat gaya gerak listrik balik saat menggerakkan beban lapangan induktif?
J: Jaringan snubber internal pada setiap kanal menekan transien tegangan yang dihasilkan oleh relai, solenoid, atau starter motor selama operasi pensaklaran.
Panduan Pemasangan Lapangan
- Matikan energi pada backplane rak dan isolasi semua sumber daya lapangan 115 VAC yang terhubung ke blok terminal output.
- Sejajarkan tepi kartu modul dengan pemandu slot rak IPC 620 yang ditentukan, lalu geser unit ke dalam hingga konektor backplane terkunci sepenuhnya.
- Kencangkan sekrup penahan captive bagian atas dan bawah untuk memastikan pembumian sasis yang kuat serta penahan mekanis.
- Rutekan konduktor output 115 VAC menjauh dari jalur sinyal DC level rendah dan kabel instrumen analog di dalam jalur kabel.
- Nyalakan daya sistem dan verifikasi LED status kanal menyala saat perintah output paksa dijalankan oleh pengontrol.
