Detail Produk

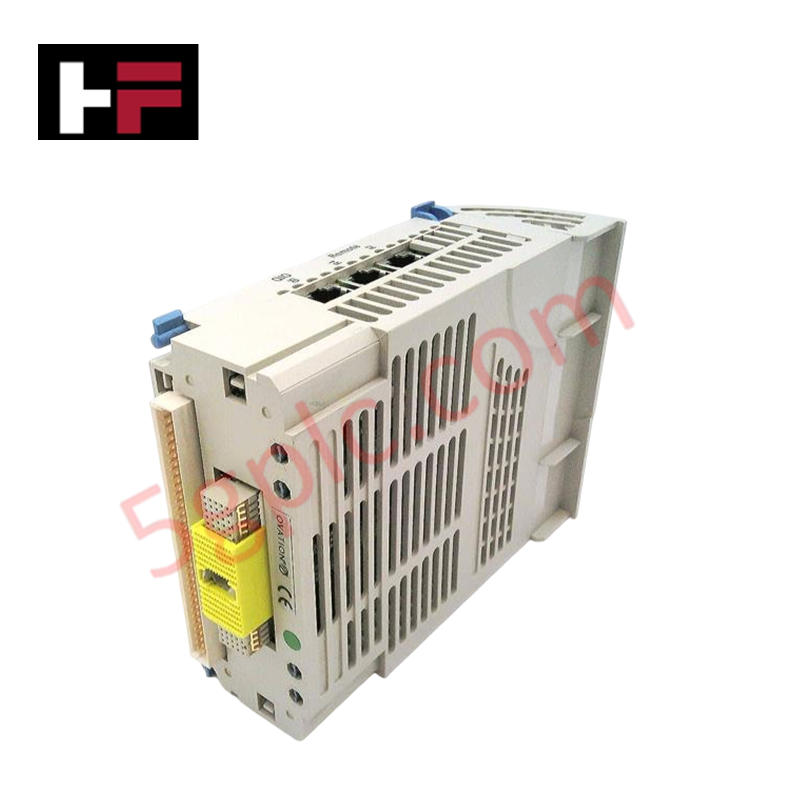

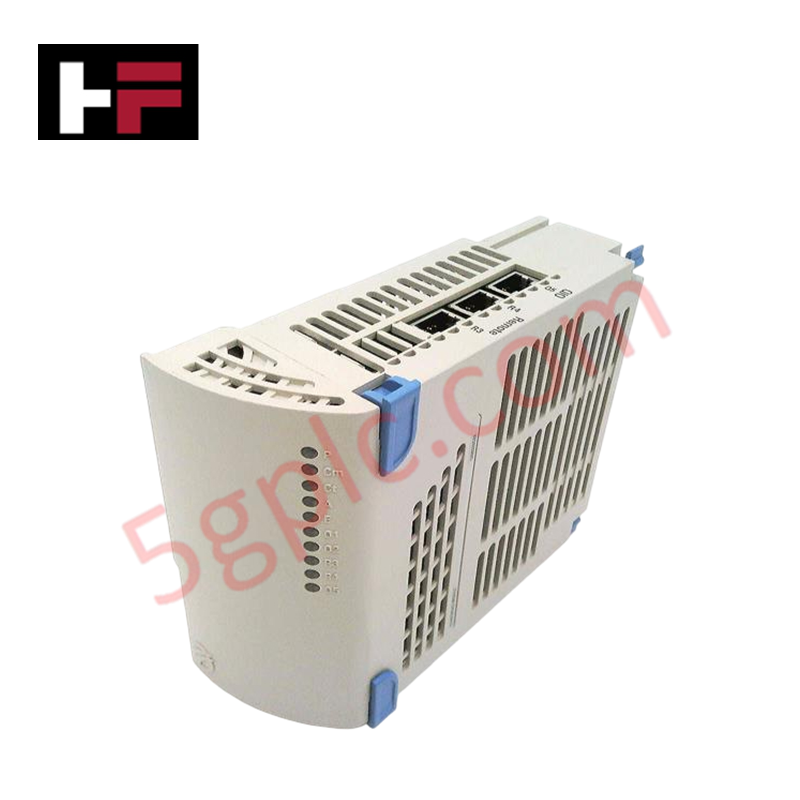

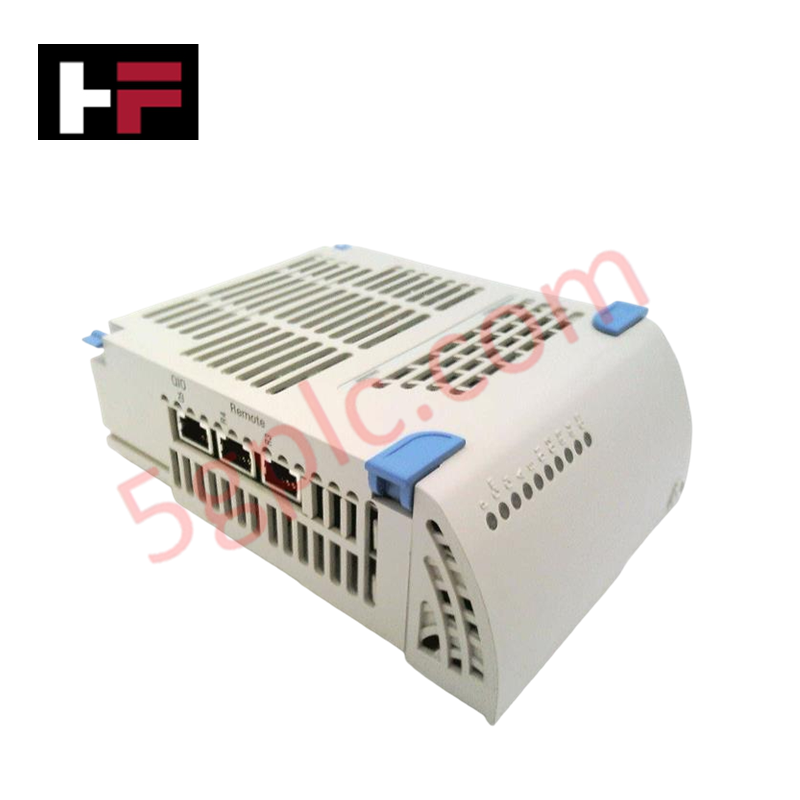

Dirancang untuk manajemen sinyal pada platform kontrol WDPF dan Ovation, Westinghouse 5X00226G04 (5X00226G04 Modul Antarmuka I/O) menyediakan eksekusi fisik langsung untuk kontrol I/O dan pengkondisian sinyal di seluruh jaringan otomasi industri.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 5X00226G04 |
| Merek | Westinghouse |
| Asal | USA |
| Berat | Berat modul standar |
| Dimensi | Faktor bentuk tergantung pada chassis |
| Suhu Operasi | 0 hingga 60 derajat C |
| Konsumsi Daya | Beban tergantung sistem |
| Tegangan Operasi | 24 VDC atau 125 VDC |
| Pemasangan | Rel DIN atau Pemasangan Rak |
Protokol Loop 4-20 mA HART
Modul 5X00226G04 mendukung fungsi pengkondisian sinyal yang diperlukan untuk menghubungkan perangkat lapangan dengan arsitektur Westinghouse WDPF atau Ovation DCS yang lama. Setiap modul memfasilitasi manajemen titik input/output yang dapat dikonfigurasi, memungkinkan pemrosesan sinyal analog atau digital tertentu sesuai dengan kebutuhan loop sistem. Perangkat keras ini mempertahankan kompatibilitas listrik dengan sinyal kontrol proses standar, memastikan integritas saluran selama akuisisi data kecepatan tinggi. Desain modul menggabungkan karakteristik isolasi untuk mencegah potensi gangguan ground pada loop sisi lapangan memengaruhi komunikasi jaringan kontrol utama, yang menggunakan protokol Westinghouse khusus atau antarmuka RS-485 standar.
Pertanyaan yang Sering Diajukan
T: Apakah 5X00226G04 dapat diganti secara hot-swap saat rak DCS dalam keadaan menyala?
J: Penggantian modul harus dilakukan hanya setelah menonaktifkan titik I/O terkait di perangkat lunak workstation rekayasa. Pastikan sistem tidak sedang menjalankan logika kontrol pada saluran tertentu untuk mencegah gangguan proses saat pelepasan fisik.
T: Bagaimana cara mengonfigurasi tegangan operasi (24 VDC vs 125 VDC) untuk modul ini?
J: Tegangan operasi spesifik pada papan dan ditentukan oleh versi perangkat keras atau konfigurasi jumper internal. Verifikasi label modul dan dokumentasi sistem terhadap tegangan pasokan lapangan sebelum menghidupkan daya untuk mencegah kerusakan permanen pada sirkuit antarmuka I/O.
Panduan Instalasi Lapangan
- Matikan daya rak atau slot modul sebelum instalasi fisik untuk memastikan perlindungan sirkuit.
- Selaraskan modul dengan rel panduan chassis dan pasang konektor backplane dengan kuat untuk membentuk antarmuka data dan daya yang diperlukan.
- Sambungkan kabel sinyal lapangan sesuai dengan diagram loop spesifik untuk konfigurasi saluran I/O, pastikan semua sambungan dikencangkan ke terminal strip.
- Pastikan kabel pelindung (shield drain) untuk semua kabel sinyal terhubung dengan benar ke bus ground sistem untuk mengurangi interferensi elektromagnetik (EMI).
- Konfirmasi operasi modul yang benar dengan memeriksa indikator status pada panel depan melalui antarmuka kontrol DCS setelah daya diaktifkan.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
