Detail Produk

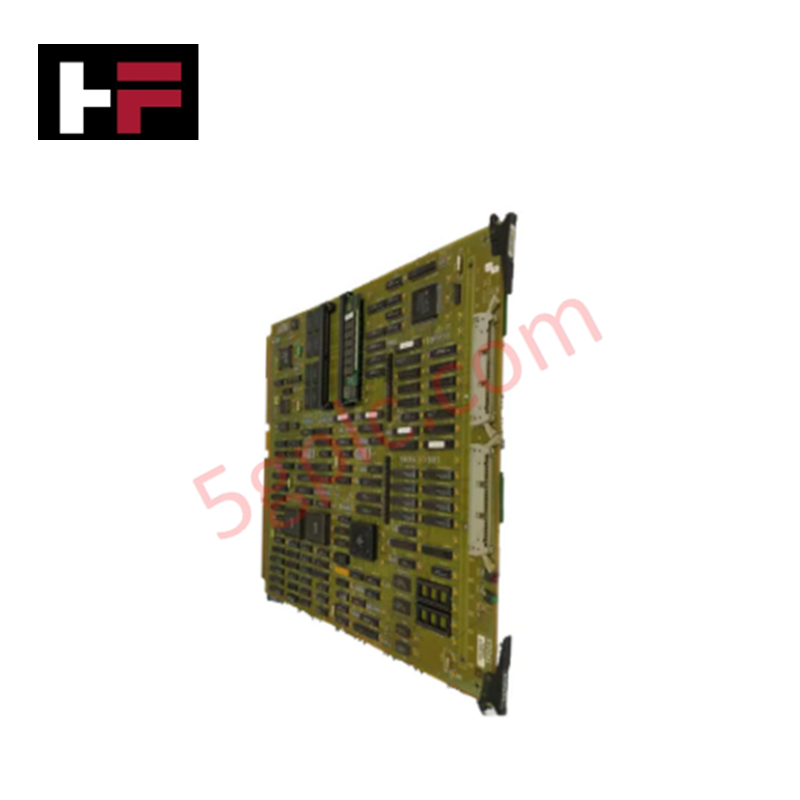

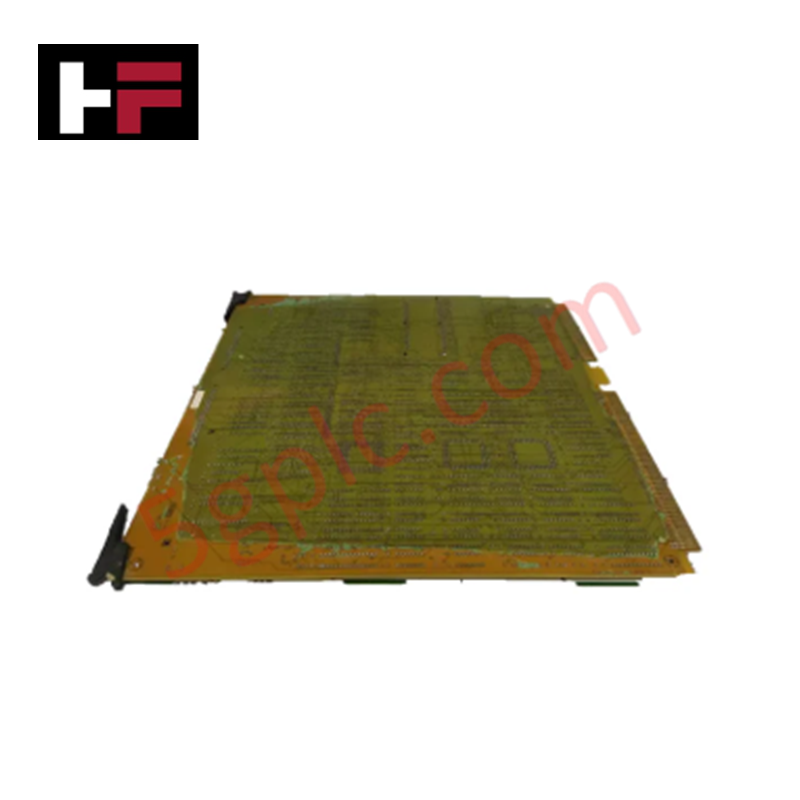

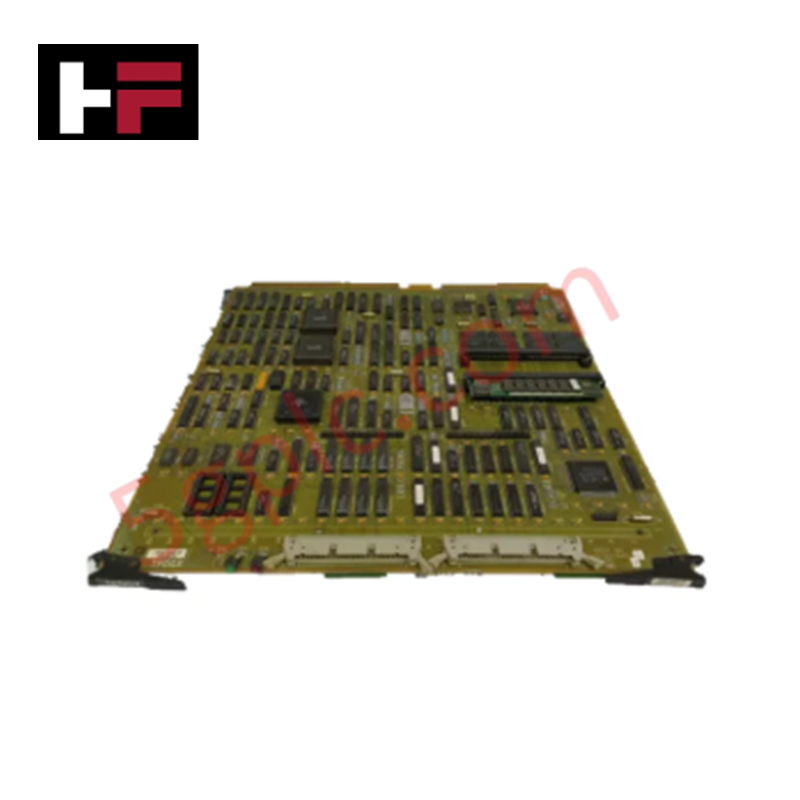

Dikonfigurasi untuk antarmuka grafis dan manajemen periferal dalam arsitektur Universal Station, Honeywell 51402645-200 (Kartu Antarmuka Generator Periferal dan Tampilan 51402645-200) menyediakan eksekusi fisik langsung untuk rendering sinyal tampilan dan koordinasi perangkat input. Modul ini berfungsi sebagai antarmuka pemrosesan utama yang digunakan untuk menjalankan output video, navigasi mouse/trackball, interaksi layar sentuh, dan komunikasi media di seluruh platform sistem kontrol Honeywell.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51402645-200 |
| Merek | Honeywell |
| Dimensi | Form faktor Universal Station standar |
| Konsumsi Daya | Ditenagai oleh bus backplane |
| Fungsi | Generasi tampilan dan antarmuka periferal |
Kontrol Proses DCS dan Konektivitas
Kartu 51402645-200 mengelola aliran data grafis berkecepatan tinggi untuk memastikan output tampilan yang konsisten di seluruh monitor stasiun. Dengan menjaga isolasi antar saluran pada antarmuka bus data, kartu ini mengurangi interferensi elektromagnetik (EMI) yang dapat mengganggu koordinasi periferal stasiun. Arsitektur firmware mendukung penjadwalan tepat waktu untuk polling perangkat input (mouse/trackball/layar sentuh), memastikan input operator tercatat tanpa keterlambatan. Unit ini dirancang untuk memberikan kompensasi sambungan dingin (CJC) yang kuat untuk diagnostik sistem terintegrasi, memfasilitasi normalisasi data yang akurat untuk tampilan di terminal operator.
Pertanyaan yang Sering Diajukan
T: Apakah 51402645-200 kompatibel sebagai pengganti langsung untuk kartu EPDG lama?
J: Ya, modul ini dapat digunakan di Universal Station sebagai pengganti kartu EPDG, asalkan monitor yang terhubung mampu mendukung resolusi sinyal video asli dan frekuensi penyegaran yang dihasilkan oleh kartu ini. Pastikan kompatibilitas monitor dengan spesifikasi output kartu sebelum pemasangan akhir.
T: Apakah modul ini mendukung hot-swapping selama operasi stasiun aktif?
J: Hot-swapping 51402645-200 tidak didukung. Melepas atau memasang kartu saat backplane Universal Station dalam keadaan menyala dapat menyebabkan kesalahan sistem, hilangnya antarmuka grafis, atau kerusakan permanen pada sirkuit antarmuka I/O kartu.
Panduan Instalasi Lapangan
- Pastikan Universal Station dimatikan dan tidak berenergi sebelum menangani modul.
- Selaraskan panduan kartu modul dengan slot chassis, pastikan konektor tepi terpasang penuh ke backplane untuk mencegah hilangnya sinyal secara tidak konsisten.
- Kunci mekanisme pengunci panel depan untuk memastikan kartu tetap terpasang dengan benar dan terhubung ke ground chassis stasiun.
- Sambungkan semua kabel antarmuka periferal (tampilan, mouse, layar sentuh, printer) ke port kartu yang sesuai.
- Nyalakan daya dan verifikasi inisialisasi antarmuka grafis; konfirmasi sistem mengenali input periferal melalui menu diagnostik stasiun.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
