Detail Produk

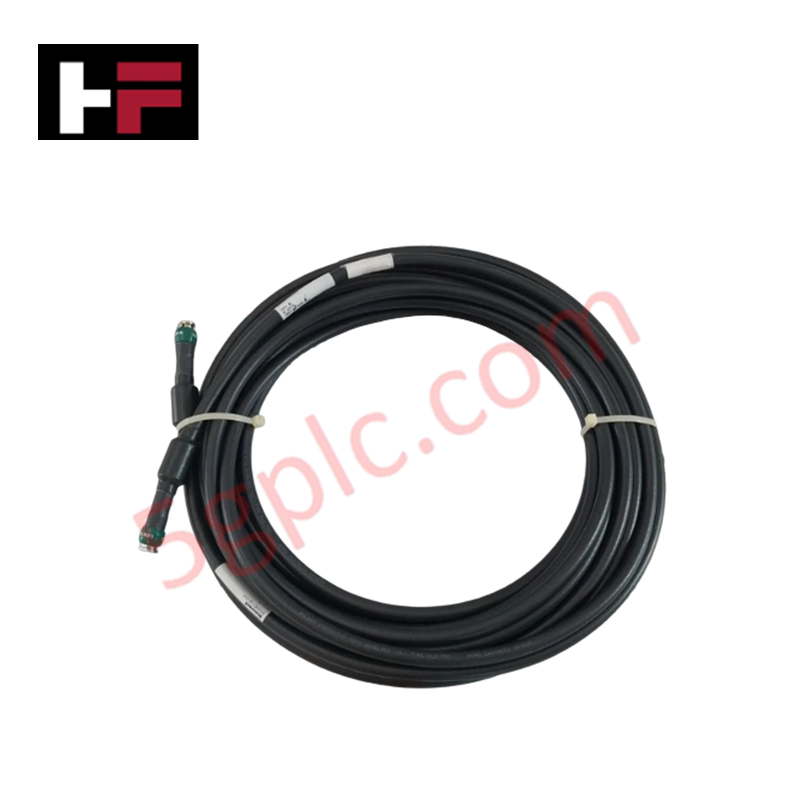

Dirancang untuk interkonektivitas node serial berkecepatan tinggi dan komunikasi bus kontrol dalam lingkungan DCS Honeywell, Honeywell 51308112-015 (Kabel CL2 Berpelindung 51308112-015) menyediakan koneksi fisik/elektris langsung. Dibuat sebagai kabel berpelindung Tipe CL2 sepanjang 15 meter dengan rating pengoperasian hingga 75 deg C dan modul ferit inline, rakitan ini secara langsung menggantikan nomor komponen lama 51109181-015. Konduktor tembaga internal yang dikelilingi foil konduktif menyeluruh dan pelindung anyaman mentransmisikan sinyal diferensial sekaligus mengurangi interferensi elektromagnetik di sepanjang jalur perutean antarkabinet.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51308112-015 |
| Merek | Honeywell |
| Asal | USA |
| Berat | 3,00 lbs (1,36 kg) |
| Dimensi | Panjang Kabel: 15 meter (49,21 kaki) |
| Suhu Pengoperasian | Hingga 75 deg C (Rating Jaket) |
| Konsumsi Daya | Rakitan Interkoneksi Pasif |
| Rating Kabel | Kabel Berpelindung Tipe CL2, Revisi E |
| Penekanan Derau | Modul Ferit Inline Terintegrasi |
| Pengganti Lama | Menggantikan 51109181-015 |
| Aplikasi Utama | Interkoneksi Node dan Komunikasi Sistem |
Isolasi Antarkanal
Kabel berpelindung 51308112-015 menggunakan pelindung foil berdensitas tinggi dan anyaman tembaga berlapis timah untuk menyediakan isolasi antarkanal antara jalur komunikasi paralel dan sirkuit distribusi AC bertegangan tinggi. Inti ferit inline terintegrasi menyerap derau frekuensi tinggi mode umum dan lonjakan tegangan yang terinduksi sepanjang kabel sepanjang 15 meter. Backshell berpelindung yang di-ground-kan mengurangi arus loop ground, sehingga mempertahankan margin rasio sinyal terhadap derau untuk loop HART 4-20 mA aktif dan komunikasi digital berkecepatan tinggi.
Pertanyaan yang Sering Diajukan
T: Apakah rakitan kabel 51308112-015 sepenuhnya kompatibel secara mundur dengan nomor komponen 51109181-015?
J: Ya, 51308112-015 berfungsi sebagai pengganti langsung secara fungsional dan elektris, pin demi pin, untuk rakitan kabel lama 51109181-015.
T: Apa fungsi modul ferit inline pada kabel sepanjang 15 meter ini?
J: Modul ferit berfungsi sebagai choke penekan derau frekuensi tinggi, meredam interferensi elektromagnetik dan lonjakan derau frekuensi tinggi yang muncul sepanjang jalur kabel yang panjang.
T: Dapatkah kabel ini dirutekan melalui jalur kabel riser industri standar?
J: Ya, rakitan ini memiliki rating api dan tegangan Tipe CL2 yang sesuai untuk pengabelan sirkuit kontrol Kelas 2 di dalam kabinet dan antarkabinet.
Panduan Instalasi Lapangan
- Periksa seluruh jaket sepanjang 15 meter dan konektor ujung untuk memastikan tidak ada kerusakan insulasi atau pin yang bengkok sebelum instalasi.
- Pertahankan radius tekuk minimum di sepanjang saluran kabel untuk mencegah pemisahan pelindung internal dan kelelahan konduktor.
- Pastikan inti ferit inline terpasang dengan benar di dekat ujung konektor untuk mengoptimalkan atenuasi derau.
- Hubungkan kabel drain pelindung menyeluruh ke rel ground penutup khusus untuk memastikan grounding impedansi rendah.
- Jaga agar jalur kabel sinyal terpisah dari saluran daya AC dan kabel motor berarus tinggi untuk mencegah kopling derau induktif.
