Detail Produk

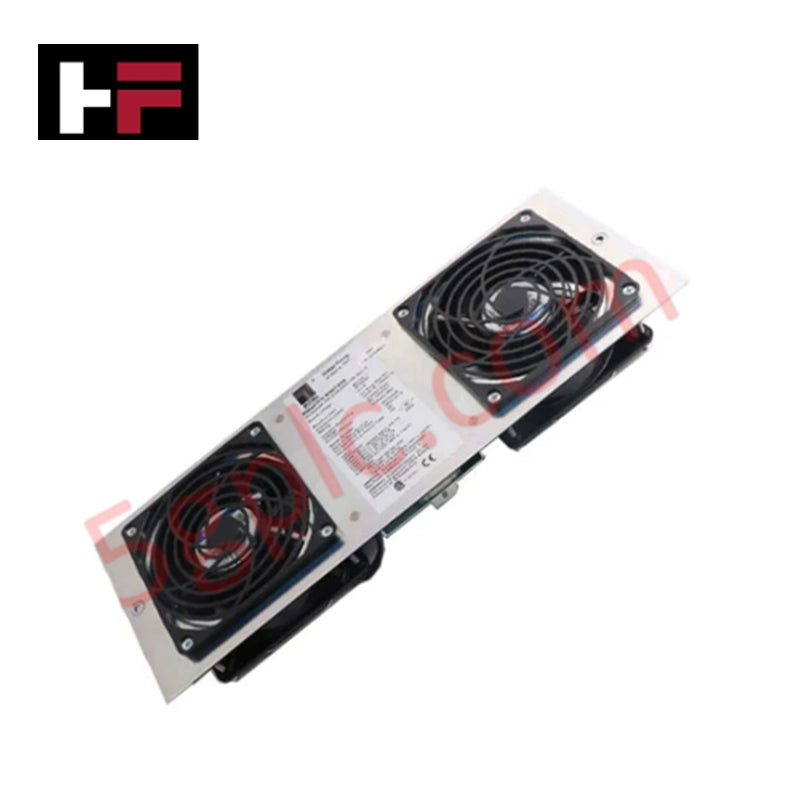

Honeywell 51303940-100, yang juga tercatat sebagai Rakitan Kipas Kabinet Ganda 51303940, berfungsi sebagai komponen perangkat keras khusus untuk pelepasan panas melalui konveksi paksa dan pemantauan aliran udara aktif di dalam kabinet Honeywell TDC 3000 dan Experion PKS.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51303940-100 |
| Merek | Honeywell |
| Asal | AS |
| Berat | 4,29 lbs (1,95 kg) |
| Dimensi | Ukuran rangka pemasangan kabinet Honeywell standar |
| Suhu Operasi | 0 derajat C hingga 60 derajat C |
| Konsumsi Daya | 115 VAC, 50/60 Hz, 100 mA (Daya Kipas); 12 VDC (Sirkuit Alarm) |
| Kompatibilitas Sistem | Kabinet Honeywell TDC 3000 / Experion PKS |
| Jumlah Kipas | Dua kipas pendingin bervolume tinggi |
| Output Diagnostik | Sirkuit kontak alarm perangkat keras terintegrasi |
Manajemen Termal Kabinet dan Isolasi Kanal
Dirancang untuk pengoperasian kontinu pada rak kontrol DCS Honeywell, rakitan ini mempertahankan aliran udara vertikal positif melalui sangkar kartu untuk mencegah titik panas termal lokal. Sirkuit alarm terintegrasi beroperasi pada jalur sinyal 12 VDC, menyediakan pemantauan kontak terisolasi untuk mendeteksi kegagalan putaran kipas atau hilangnya tegangan suplai. Isolasi galvanis antara masukan saluran 115 VAC dan antarmuka logika 12 VDC bertegangan rendah mencegah derau saluran AC bertegangan tinggi terkopel ke komunikasi backplane yang sensitif atau kanal sinyal HART 4-20 mA di slot rak yang berdekatan.
Pertanyaan yang Sering Diajukan
T: Sambungan daya apa yang diperlukan agar rakitan 51303940-100 dapat beroperasi dengan benar?
J: Motor kipas utama memerlukan suplai 115 VAC, 50/60 Hz dengan arus 100 mA, sedangkan sirkuit pemantauan takometer/alarm internal memerlukan suplai logika tambahan 12 VDC.
T: Bagaimana status sinyal alarm terintegrasi berubah saat terjadi kegagalan kipas?
J: Saat kecepatan kipas turun atau tegangan masukan AC hilang, sirkuit alarm kontak kering atau solid-state internal berubah status untuk memberi sinyal kepada pengendali sistem melalui sirkuit lapangan 12 VDC.
T: Apakah rakitan ini dapat diganti saat kabinet tetap bertegangan?
J: Sekrup pemasangan fisik dan rangkaian kabel dapat diservis secara terpisah, tetapi protokol keselamatan listrik standar mengharuskan sumber daya 115 VAC diputus sebelum menangani sambungan terminal motor.
Panduan Pemasangan di Lapangan
- Kencangkan rangka rakitan pada rel pemasangan kipas kabinet khusus menggunakan perangkat keras kabinet standar untuk meminimalkan getaran.
- Pastikan terminasi kabel yang benar untuk masukan saluran 115 VAC dan kabel sinyal alarm 12 VDC terpisah sebelum rangkaian diberi tegangan.
- Pastikan arah aliran udara mengarah ke atas untuk mendukung konveksi termal alami melalui sangkar kartu modul.
- Hubungkan tab pembumian sasis langsung ke bus protective earth (PE) kabinet untuk mengurangi interferensi elektromagnetik.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
