Detail Produk

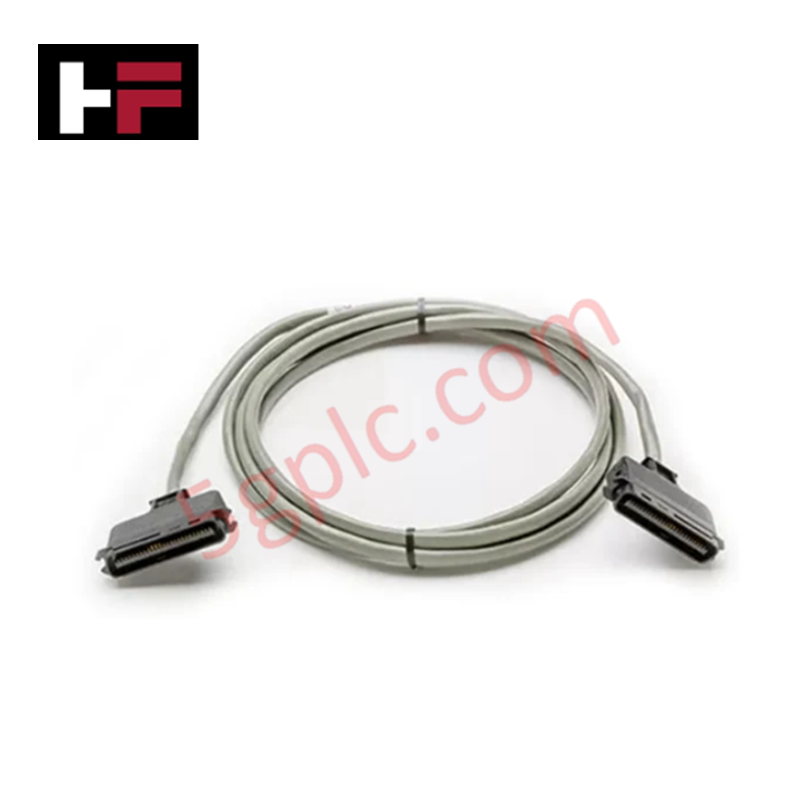

Dikonfigurasi untuk distribusi daya 24 VDC yang stabil dalam sistem otomasi industri, Honeywell 51204126-005 (Kabel Catu Daya 51204126-005) menyediakan eksekusi fisik/elektrik langsung. Kabel ini memastikan pengiriman daya kontinu dan referensi potensial ground antara Field Termination Assemblies (FTA) dan Input/Output Processors (IOP) di dalam enclosure kontrol DCS.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51204126-005 |
| Merek | Honeywell |
| Asal | USA / Manufaktur Global |
| Dimensi | Panjang 5 meter |
| Suhu Operasi | -20 hingga 70 derajat C |
| Konsumsi Daya | Media fisik pasif (Sistem suplai 24 VDC) |
| Jenis Kabel | Kabel Catu Daya |
| Jenis Konektor | FTA ke IOP, konektor phone-to-phone |
| Terminal Keamanan | Terminal FASTON untuk grounding keselamatan pemasangan jarak jauh |
| Kepatuhan | Memenuhi standar CE |
Kompenasi Sambungan Dingin & Isolasi Sinyal Antar Kanal
Dalam lingkungan antarmuka lapangan DCS dan jaringan distribusi daya, menjaga resistansi kontak rendah dan penekanan transient diperlukan untuk mencegah gangguan kontrol. Rakitan Honeywell 51204126-005 mengintegrasikan konduktor daya berukuran besar yang dipasangkan dengan terminal grounding chassis FASTON khusus. Arsitektur fisik ini mengisolasi bus 24 VDC dari interferensi elektromagnetik (EMI) yang dihasilkan oleh rangkaian switching di sekitarnya, mencegah propagasi noise ke loop input analog sensitif dan sirkuit kompensasi sambungan dingin pada Field Termination Assemblies yang terhubung.
Pertanyaan yang Sering Diajukan
T: Apa tujuan utama konektor FASTON integral pada rakitan kabel ini?
J: Terminal FASTON menetapkan koneksi grounding keselamatan berdedikasi dengan impedansi rendah saat unit FTA dipasang secara terpisah dari chassis kabinet DCS utama.
T: Apakah kabel catu daya ini dapat dihubungkan atau diputuskan saat sistem sedang dalam beban 24 VDC?
J: Untuk mencegah percikan pada pin terminal dan transient tegangan pada prosesor I/O yang terhubung, daya DC harus diisolasi sebelum menghubungkan atau memutus konektor phone-to-phone.
T: Apakah kabel ini memenuhi direktif keselamatan internasional dan kompatibilitas elektromagnetik?
J: Ya, kabel ini memiliki tanda kepatuhan CE, memenuhi persyaratan keselamatan industri standar dan kinerja operasional.
Panduan Instalasi Lapangan
- Rutekan kabel sepanjang 5 meter melalui saluran kabel tegangan rendah khusus, dengan menjaga jarak dari jalur distribusi daya 480 VAC atau lebih tinggi.
- Pasang terminal grounding FASTON dengan kuat ke stud ground utama enclosure sebelum mengalirkan daya 24 VDC ke FTA.
- Pastikan konektor gaya phone-to-phone terpasang penuh dan terkunci pada port antarmuka FTA dan IOP untuk mencegah terlepas tidak sengaja atau kontak resistansi tinggi.
- Jaga radius tikungan kabel tetap halus tanpa menjepit atau memberikan tegangan mekanis berlebihan pada ujung terminal.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
