Detail Produk
Ikhtisar Produk

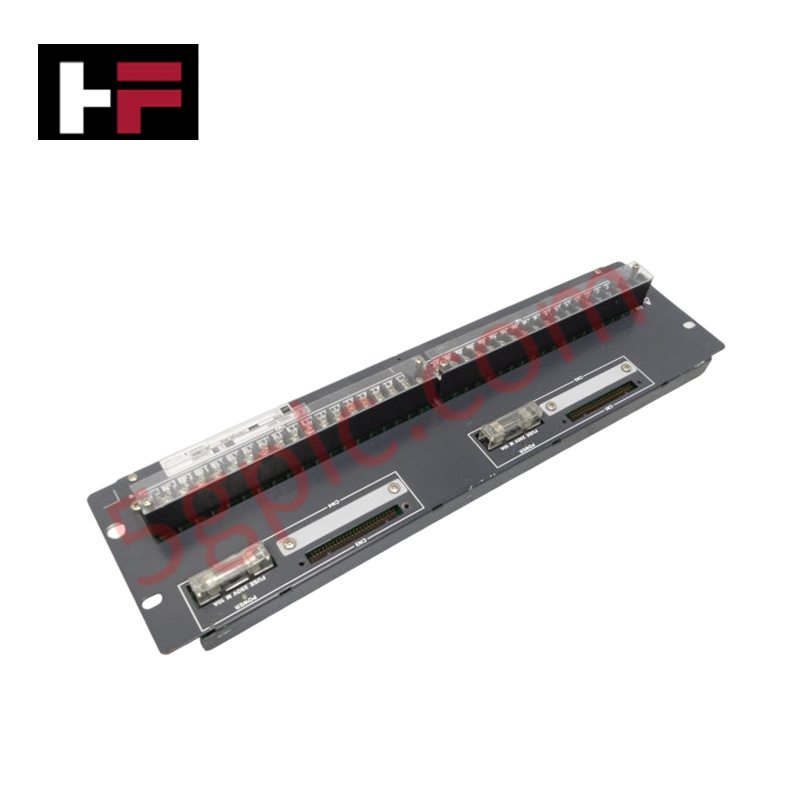

Yokogawa SED4D-11 berfungsi sebagai antarmuka sinyal berintegritas tinggi untuk Sistem Instrumentasi Keselamatan ProSafe-RS (SIS). Papan terminal ini memfasilitasi koneksi antara instrumentasi lapangan dan modul kontrol keselamatan, menyediakan 32 saluran pengalihan sinyal yang redundan atau independen. Ini memainkan peran penting dalam sistem Emergency Shutdown (ESD) dan Fire and Gas (F&G) dengan menjaga isolasi listrik dan stabilitas koneksi fisik dalam loop keselamatan bersertifikat SIL3.
Spesifikasi Teknis
SED4D-11 menggabungkan komponen industri kelas berat untuk memenuhi standar keselamatan fungsional yang ketat:
-
Jumlah Saluran: 16 saluran x 2 (Total 32 Saluran)
-
Tingkat Integritas Keselamatan: Sertifikasi SIL3
-
Tipe Terminal: Terminal Sekrup M4
-
Kabel yang Kompatibel: Kabel Sistem AKB331
-
Tegangan Tahan: 500 V AC
-
Pemasangan: Rel DIN (Pemasangan Mudah)
-
Dimensi: 1,8 cm x 48 cm x 13 cm
-
Berat: 1,8 kg
-
Kondisi: 100% Baru dan Asli
Keunggulan Teknik
-
Jalur Keselamatan Bersertifikat SIL3: SED4D-11 memenuhi persyaratan integritas perangkat keras yang ketat untuk Tingkat Integritas Keselamatan 3. Sertifikasi ini memastikan papan terminal mempertahankan transparansi sinyal dan pemisahan sirkuit, mencegah kegagalan penyebab umum dalam loop keselamatan kritis pabrik.
-
Terminasi Sekrup M4 yang Aman: Berbeda dengan alternatif penjepit tegangan, terminal sekrup M4 menyediakan koneksi dengan torsi tinggi dan tahan getaran. Keamanan fisik ini mencegah hilangnya sinyal sementara di lingkungan industri dengan getaran tinggi, seperti stasiun kompresor atau dek turbin.
-
Kekuatan Dielektrik Tinggi: Arsitektur papan tahan hingga 500 V AC. Isolasi yang kuat ini melindungi modul kontrol keselamatan yang sensitif dari lonjakan listrik sisi lapangan dan loop tanah, mengisolasi sistem inti dari kegagalan listrik yang katastrofik.
-
Integrasi Rel DIN Kepadatan Tinggi: Profil horizontal ramping 48 cm memungkinkan pemasangan mulus pada rel DIN standar. Desain ini mengoptimalkan tata letak kabinet, memungkinkan insinyur mengakhiri 32 saluran keselamatan dalam satu baris kompak tanpa memerlukan braket pemasangan khusus atau alat khusus.
FAQ
-
Apakah unit Yokogawa SED4D-11 ini benar-benar baru?
Ya. Kami menyediakan SED4D-11 secara ketat sebagai 100% Baru dan Asli stok. Setiap unit dikirim dalam kemasan pabrik asli Yokogawa, memastikan perangkat keras memenuhi semua spesifikasi keselamatan yang diuji pabrik.
-
Kabel mana yang harus saya gunakan untuk menghubungkan papan ini ke modul I/O?
SED4D-11 secara khusus menggunakan kabel koneksi AKB331 . Kabel khusus ini memastikan pencocokan impedansi dan pelindung yang tepat untuk menjaga integritas SIL3 jalur sinyal.
-
Bisakah saya menggunakan papan ini untuk aplikasi DCS non-keselamatan?
Meski SED4D-11 berfungsi sebagai antarmuka terminal, papan ini secara khusus dirancang dan disertifikasi untuk sistem keselamatan ProSafe-RS . Menggunakannya dalam DCS standar (seperti CENTUM VP) mungkin melebihi kebutuhan teknis, tetapi utamanya ditujukan untuk lingkungan kritis keselamatan di mana kepatuhan SIL3 wajib.
-
Apa keunggulan terminal sekrup M4 dibandingkan versi M3?
Terminal M4 menyediakan permukaan kontak yang lebih besar dan dapat menampung kabel lapangan dengan ukuran kawat lebih tebal. Ini mengurangi resistansi kontak dan meningkatkan kekuatan tarik mekanis, memastikan koneksi yang lebih tahan lama untuk kabel lapangan industri kelas berat.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
