Ikhtisar Produk

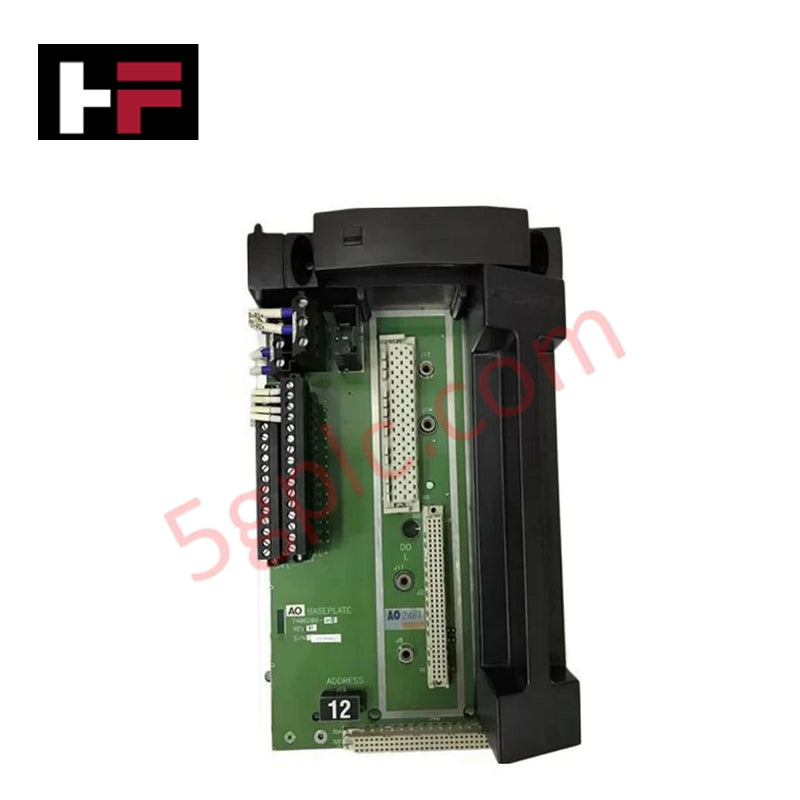

Triconex 7400209-010 (AO2481) berfungsi sebagai antarmuka fisik berintegritas tinggi untuk modul output analog dalam sistem keselamatan Triconex Trident. Baseplate ini mendistribusikan sinyal kontrol tahan kesalahan ke elemen kontrol akhir, seperti katup modulasi dan aktuator, memastikan ketersediaan proses yang berkelanjutan bahkan saat terjadi gangguan internal sistem. Baseplate ini menyediakan pemasangan mekanis dan listrik yang diperlukan untuk modul AO, memudahkan integrasi mulus ke dalam loop keselamatan berperingkat SIL. Kami menyediakan unit ini secara eksklusif sebagai peralatan 100% Baru dan Asli dengan segel pabrik.
Spesifikasi Teknis
| Parameter | Spesifikasi |
| Model / Nomor Bagian | 7400209-010 (AO2481) |
| Jumlah Saluran | 8 Saluran Terisolasi |
| Rentang Sinyal Output | 0-20 mA, 4-20 mA, 0-10 VDC |
| Resolusi | Presisi Tinggi 16-bit |
| Akurasi | ±0,1% dari Skala Penuh |
| Waktu Respon | < 10 ms |
| Isolasi Antar Saluran | 250V RMS |
| Isolasi Saluran ke Sistem | 1500V RMS |
| Pasokan Daya / Konsumsi | 24VDC / Maksimum 8W |
| Dimensi (T x L x D) | 177 mm x 35 mm x 220 mm |
| Suhu Operasi | 0°C hingga 60°C |
| Berat | 1,2 kg |
Keunggulan Teknik
-
Integritas Sinyal Ultra-Tinggi: Resolusi 16-bit dan akurasi ±0,1% memungkinkan kontrol presisi atas perangkat lapangan sensitif. Tingkat presisi ini mencegah "berburu" pada katup kontrol dan mengoptimalkan efisiensi proses di lingkungan kimia atau petrokimia yang sangat kritis.
-
Pengerasan Listrik Superior: 7400209-010 memiliki isolasi saluran-ke-sistem sebesar 1500V RMS. Penghalang listrik ini mencegah lonjakan tegangan sisi lapangan atau transient akibat petir masuk ke backplane Trident, melindungi prosesor keselamatan inti dari kerusakan fatal.
-
Kinerja Respon dalam Milidetik: Dengan waktu respon kurang dari 10ms, baseplate ini menangani pembaruan sinyal cepat yang diperlukan untuk kontrol lonjakan kecepatan tinggi atau aplikasi pelepasan tekanan. Ini memastikan elemen kontrol akhir bereaksi dalam waktu keselamatan proses (PST) yang dibutuhkan.
-
Jejak Kaki Kompak untuk Kabinet Kepadatan Tinggi: Lebar ramping 35mm memungkinkan insinyur memaksimalkan kepadatan I/O dalam kabinet kontrol standar. Desain kompak ini menyelesaikan masalah ruang rak terbatas di industri sambil tetap menyediakan konektivitas 8 saluran yang kuat.
FAQ
-
Apakah 7400209-010 mendukung hot-swapping modul AO?
Ya. Arsitektur Trident memungkinkan Anda mengganti modul output analog aktif yang terpasang pada baseplate ini tanpa melepas kabel lapangan atau mematikan sistem. Baseplate mempertahankan titik sambungan mekanis sementara modul redundan menangani pemungutan suara sinyal.
-
Bisakah saya mencampur output tegangan dan arus pada baseplate yang sama?
7400209-010 mendukung rentang 0-20mA, 4-20mA, dan 0-10VDC. Namun, jenis output spesifik tergantung pada konfigurasi modul AO yang terpasang di baseplate dan pengaturan perangkat lunak di lingkungan TriStation 1131.
-
Apa persyaratan pemasangan untuk kinerja isolasi optimal?
Pasang baseplate pada rel Trident standar dan pastikan pasokan 24VDC menyediakan daya yang bersih dan teratur. Untuk mempertahankan isolasi antar saluran 250V, gunakan kabel twisted-pair terlindung berkualitas tinggi untuk semua sambungan lapangan dan grounding pelindung sesuai standar ESD spesifik lokasi Anda.
