Detail Produk
Ikhtisar Produk

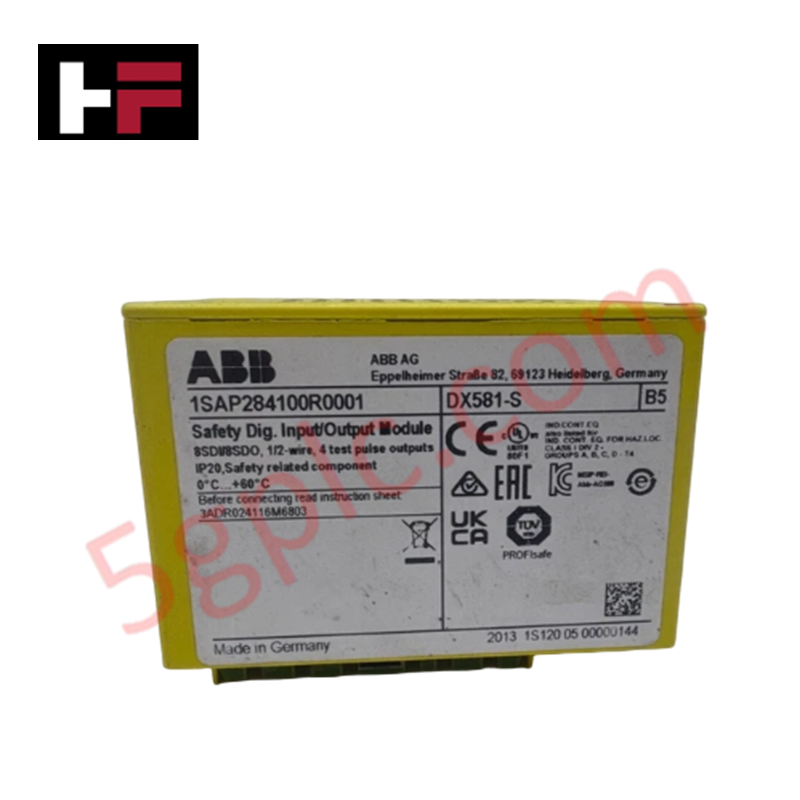

ABB DX581-S (1SAP284100R0001) berfungsi sebagai komponen inti dari sistem keselamatan fungsional AC500-S. Modul input/output digital berintegritas tinggi ini mengelola loop keselamatan kritis dalam lingkungan otomasi terdesentralisasi. Modul ini menjalankan fungsi keselamatan hingga SIL3 (IEC 61508) atau PLe (ISO 13849-1), menyediakan antarmuka tangguh untuk tombol darurat, tirai cahaya, dan katup keselamatan. Kami menyediakan unit ini sebagai 100% Baru dan Asli, memastikan infrastruktur keselamatan kritis Anda menggunakan perangkat keras bersertifikat pabrik tanpa kompromi.
Spesifikasi Teknis
DX581-S mengintegrasikan titik keselamatan berkapasitas tinggi dalam jejak S500 yang kompak:
-
Input Digital Keselamatan (SDI): 8 saluran (SIL2) atau 4 saluran (SIL3), 24V DC
-
Output Digital Keselamatan (SDO): 8 saluran (SIL2/3), 24V DC 0,5A
-
Output Pulsa: 4 saluran untuk pemantauan sensor dan pengaturan waktu
-
Metode Pengkabelan: koneksi 1-kawat
-
Dimensi Bersih: 67,5 mm (L) x 76 mm (T) x 62 mm (D)
-
Berat Bersih: 0,13 kg
-
ID Produk: 1SAP284100R0001
Keunggulan Teknik
-
Integritas Keselamatan yang Dapat Diskalakan: Modul ini memungkinkan konfigurasi fleksibel antara arsitektur SIL2 dan SIL3. Dengan menggabungkan saluran input, insinyur dapat mencapai tingkat integritas keselamatan tertinggi (SIL3) tanpa memerlukan jenis perangkat keras tambahan, mengoptimalkan persediaan suku cadang.
-
Pengujian Pulsa Terintegrasi: Empat output pulsa khusus memantau pengkabelan eksternal untuk sirkuit silang dan hubung singkat. Fitur diagnostik proaktif ini mendeteksi kesalahan kabel sebelum menyebabkan kegagalan berbahaya, menjaga integritas fungsional loop keselamatan.
-
Switching Keselamatan Berkapasitas Tinggi: 8 output digital keselamatan menyediakan arus 0,5A per saluran. Kapasitas ini memungkinkan DX581-S mengendalikan kontaktor keselamatan dan katup solenoid secara langsung, menyederhanakan tata letak kabinet kontrol dengan mengurangi kebutuhan relay keselamatan perantara.
-
Integrasi AC500-S yang Mulus: Modul ini menggunakan antarmuka bus standar S500. Modul ini mengirimkan data keselamatan melalui protokol PROFIsafe, memungkinkan modul I/O keselamatan dan non-keselamatan berdampingan pada basis terminal yang sama, yang menghemat ruang rel DIN secara signifikan.
-
Cakupan Diagnostik Ekstrem: Self-test internal secara terus-menerus memverifikasi kesehatan transistor output dan logika input. Modul melaporkan setiap ketidaksesuaian internal ke Safety CPU segera, memicu status aman untuk melindungi personel dan mesin.
FAQ
-
Apakah saya bisa mencampur DX581-S dengan modul S500 standar non-keselamatan?
Bisa. Arsitektur sistem ABB AC500 memungkinkan modul keselamatan seperti DX581-S berada pada bus I/O yang sama dengan modul standar. Namun, Anda harus menggunakan Safety CPU yang tepat (SM560-S) dan Terminal Base yang kompatibel untuk mengelola sinyal keselamatan.
-
Apa fungsi dari 4 output pulsa?
Output ini menghasilkan sinyal uji khusus untuk input keselamatan. Modul menggunakan pulsa ini untuk membedakan antara sinyal "Tinggi" yang valid dan hubung singkat ke suplai 24V, memastikan input tetap berfungsi dan dapat diandalkan.
-
Apakah unit ini memerlukan perangkat lunak khusus untuk konfigurasi?
Anda mengonfigurasi DX581-S menggunakan perangkat lunak ABB Automation Builder dengan lisensi Safety PLC. Lingkungan ini menyediakan pustaka dan blok fungsi bersertifikat keselamatan yang diperlukan untuk mendefinisikan logika dan parameter SIL Anda.
-
Apa arti dari deskripsi "1-kawat"?
Ini merujuk pada topologi pengkabelan yang disederhanakan untuk sinyal I/O. Meskipun loop keselamatan standar sering memerlukan pengembalian multi-kawat yang kompleks, arsitektur DX581-S mengoptimalkan koneksi terminal sambil mempertahankan cakupan diagnostik penuh untuk setiap saluran.
