Detail Produk

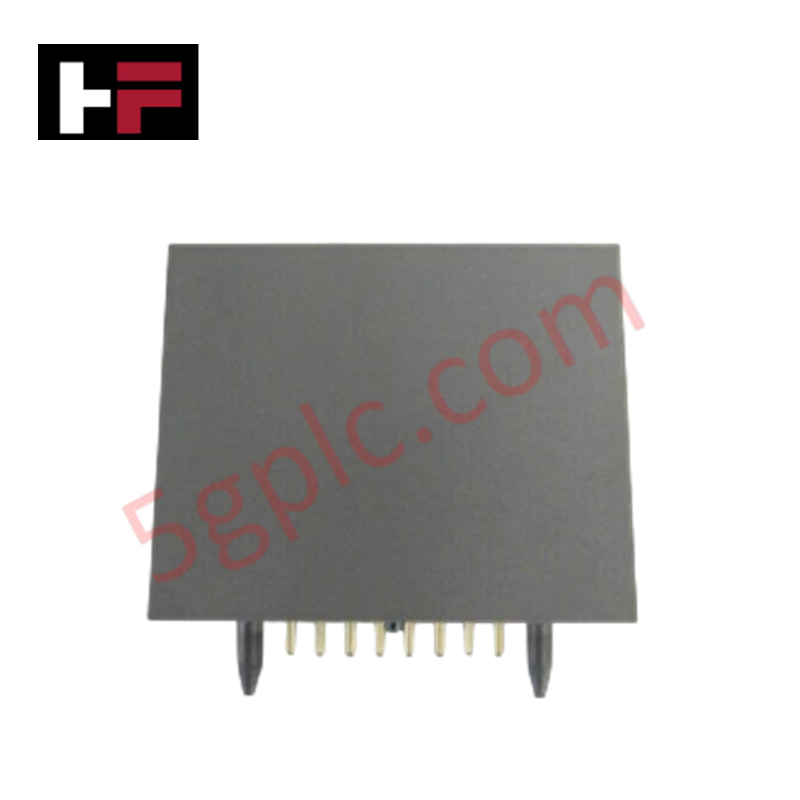

Dikonfigurasi untuk akuisisi sinyal pulsa dan pemrosesan frekuensi dalam jaringan TDC 3000 dan Experion PKS, Honeywell 51201602-100 (Modul Input Pulsa 51201602-100) menyediakan eksekusi fisik/elektrik langsung. Modul ini menangani input pulsa yang dihasilkan oleh flow meter, penghitung, dan encoder lapangan melalui 8 kanal input yang dapat dikonfigurasi secara independen.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51201602-100 |
| Merek | Honeywell |
| Asal | Rakitan Standar Industri |
| Berat | Approx. 1.2 kg |
| Dimensi | 130 mm x 100 mm x 160 mm |
| Suhu Operasi | -20 hingga +60 deg C |
| Konsumsi Daya | 5 W tipikal |
| Catu Daya | 24 VDC nominal |
| Kanal Input | 8 kanal input pulsa yang dapat dikonfigurasi secara independen |
| Resolusi & Laju Sampling | 16-bit, 10 sampel/detik per kanal |
| Enklosur & Pemasangan | IP20, rel DIN standar |
| Kompatibilitas Sistem | Honeywell TDC 3000 dan Experion PKS |
Isolasi Antarkanal & Perutean Jaringan DCS
Modul 51201602-100 dilengkapi isolasi antarkanal yang kuat untuk mencegah loop arde listrik dan lonjakan tegangan common-mode mendistorsi rangkaian pulsa digital frekuensi tinggi. Dengan mengisolasi masing-masing dari 8 sirkuit input, modul ini memastikan akumulasi pulsa 16-bit dan konversi frekuensi yang akurat bahkan di lingkungan dengan interferensi elektromagnetik tinggi. Data pulsa yang telah dikondisikan diformat dan dikirim melalui backplane DCS, sehingga menyediakan telemetri waktu nyata yang terintegrasi dengan loop proses menggunakan protokol loop 4-20 mA HART dan arsitektur Fieldbus digital dalam node kontrol Honeywell Experion PKS.
Pertanyaan yang Sering Diajukan
T: Apakah modul 51201602-100 mendukung hot-swapping dalam konfigurasi rak aktif?
J: Pedoman penggantian modul bergantung pada rakitan sasis tertentu; daya ke basis atau slot modul harus diisolasi sesuai prosedur pemeliharaan sistem sebelum pelepasan untuk mencegah gangguan komunikasi bus.
T: Jenis sumber pulsa lapangan apa yang dapat dihubungkan ke 8 kanal input?
J: Kanal-kanal tersebut menerima input pulsa digital, penutupan kontak bebas potensial, dan sinyal frekuensi yang berasal dari perangkat lapangan seperti flow meter turbin, encoder optik, dan penghitung pulsa.
Pedoman Instalasi Lapangan
- Pasang modul secara vertikal pada rel DIN standar yang diarde di dalam enklosur yang memenuhi peringkat IP khusus lokasi.
- Hubungkan konduktor catu daya nominal 24 VDC ke terminal daya yang ditentukan, lalu verifikasi polaritas yang benar sebelum menyalakan unit.
- Arde semua pelindung kabel sinyal pulsa pada satu titik di batang arde kabinet untuk mengurangi derau loop arde.
- Rutekan kabel input pulsa tegangan rendah melalui jalur kabel khusus yang terpisah dari saluran daya AC dan sirkuit pensaklaran arus tinggi.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
