Detail Produk
Gambaran Umum

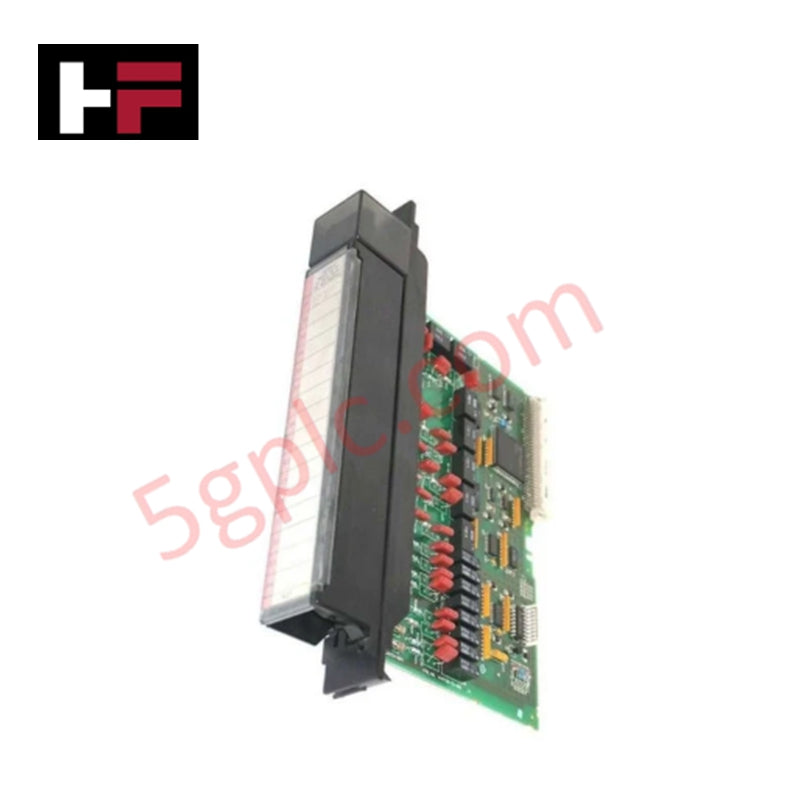

GE Fanuc IC697MDL940 adalah modul keluaran relay 16 saluran yang dirancang untuk sistem PLC Seri 90-70. Modul ini mendukung beban AC dan DC, menawarkan kendali serbaguna dalam aplikasi otomasi industri. Modul ini menyediakan saluran terisolasi, kapasitas saklar tinggi, dan waktu tanggap cepat, memastikan operasi yang andal di lingkungan yang menuntut.
Spesifikasi Teknis
-
Produsen: GE Fanuc Emerson
-
Seri: Seri 90-70
-
Nomor Bagian: IC697MDL940
-
Jenis Produk: Modul Keluaran Relay
-
Jumlah Keluaran: 16 titik
-
8 Bentuk C (terisolasi secara individual, Normal Tertutup)
-
8 Bentuk A (Normal Terbuka) dikelompokkan menjadi 2 set masing-masing 4
-
Tegangan Terukur: 120/240 VAC atau 5/24/125 VDC
-
Arus Beban Maksimum:
-
2,0 A untuk 5–265 VAC, 47–63 Hz
-
2,0 A untuk 5–30 VDC
-
0,2 A untuk 31–125 VDC
-
0,2 A untuk 31–150 VDC (hanya Bentuk A)
-
Daya Modul Maksimum: 480 VA (AC) / 60 W (DC)
-
Tegangan Isolasi Beban: 1500 V
-
Bahan Kontak: Campuran perak
-
Frekuensi Pengalihan: 20 siklus/menit (beban induktif)
-
Beban Minimum: 10 mA
-
Waktu Tanggap: 10 ms MENYALA / 10 ms MATI
-
Tarikan Arus: 750 mA
-
Lebar Slot: Slot tunggal
-
Frekuensi (AC): 47–63 Hz
-
Berat Modul: 2,0 lbs (0,91 kg)
-
Status Siklus Hidup Produk: Berhenti Diproduksi / Usang
Fitur Utama
-
Mendukung 16 keluaran relay diskrit dengan kontak Bentuk A dan Bentuk C
-
Saluran terisolasi secara individual untuk keluaran Bentuk C; keluaran Bentuk A dikelompokkan
-
Mengendalikan beban AC dan DC dengan keandalan tinggi
-
Waktu tanggap cepat 10 ms memastikan pengalihan yang cepat
-
Indikator LED dapat digunakan untuk pemantauan status saluran
Situasi Penggunaan
-
Mengendalikan aktuator industri, solenoid, atau lampu penanda
-
Mengganti atau memperbarui modul relay PLC Seri 90-70 lama
-
Mengelola beban campuran AC/DC dalam sistem otomasi
Pertanyaan yang Sering Diajukan
T: Berapa banyak keluaran yang disediakan IC697MDL940?
J: Modul ini menyediakan 16 keluaran, 8 Bentuk C dan 8 Bentuk A.
T: Tegangan apa saja yang dapat ditangani?
J: AC: 120/240 V; DC: 5/24/125 V.
T: Berapa beban maksimum per modul?
J: Hingga 2 A per titik dalam rentang tegangan yang ditentukan.
