Detail Produk
Deskripsi Produk

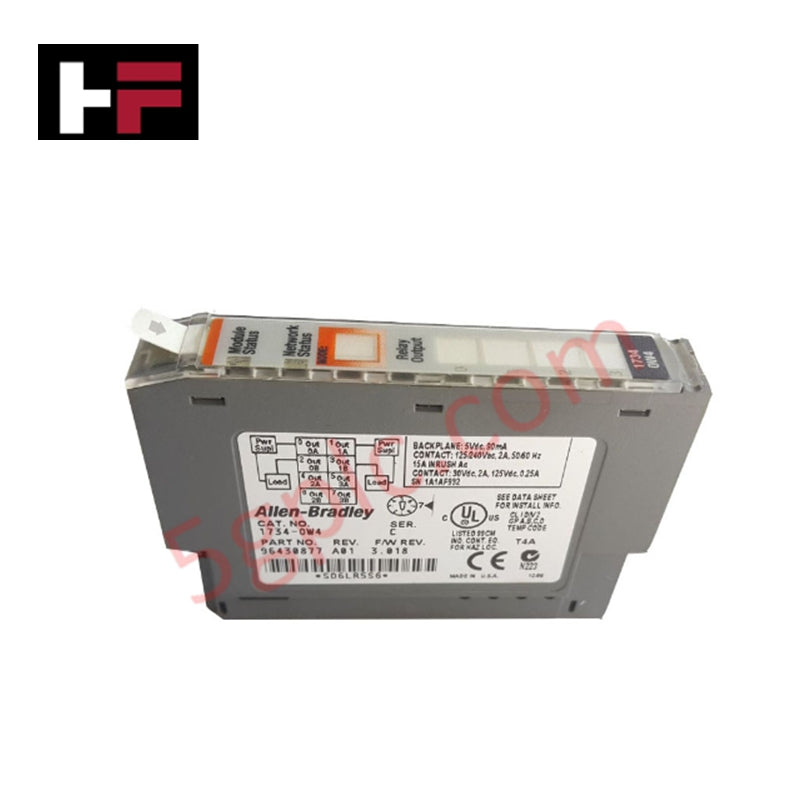

Modul Allen Bradley 1734-OW4 POINT I/O menyediakan empat keluaran relay elektromekanis terisolasi, dirancang untuk pengendalian keluaran digital yang fleksibel dalam sistem otomasi terdistribusi. Setiap saluran menggunakan kontak Bentuk A (biasanya terbuka), menawarkan pengalihan yang andal untuk beban AC dan DC. Dengan isolasi yang kuat, desain kompak, dan umur kontak yang panjang, modul ini sangat cocok untuk aplikasi industri yang memerlukan pengendalian keluaran berbasis relay yang dapat diandalkan.
Spesifikasi Teknis
-
Produsen Allen Bradley
-
Garis Produk POINT I/O
-
Jenis Produk Modul Keluaran Digital
-
Nomor Bagian 1734-OW4
-
Keluaran per Modul 4 kontak relay terisolasi Bentuk A (NO)
-
Arus Bocor Saat Mati Maks 1,2 mA @ 240 V AC (dengan resistor pembuang melalui rangkaian snubber)
-
Daya Backplane 5 V DC, 90 mA
-
Konsumsi Daya 0,8 W
-
Disipasi Daya Maks 0,5 W
-
Rating Kontak
-
120/240 V AC, 2,0 A @ 50/60 Hz
-
1800 VA saat menutup, 180 VA saat membuka
-
5–30 V DC, 2,0 A, R150
-
Tegangan Isolasi 250 V, diuji pada 2550 V DC selama 60 detik (antara lapangan dan sistem serta antar set kontak)
-
Frekuensi Pengalihan Maks 1 operasi per 3 detik (0,3 Hz @ beban terukur)
-
Umur Kontak Listrik Minimal 100.000 operasi @ beban terukur
-
Kategori Pengkabelan Kategori 1 (port sinyal)
-
Ukuran Kabel 0,25–2,5 mm² (22–14 AWG), tembaga padat atau serabut, berperingkat 85 °C atau lebih tinggi, isolasi maks 1,2 mm
-
Torsi Sekrup Dasar Terminal Ditentukan oleh blok terminal yang terpasang
-
Berat 0,06 kg
Skenario Penggunaan
-
Pengendalian keluaran digital berbasis relay dalam sistem POINT I/O terdistribusi
-
Pengalihan beban AC atau DC dalam panel otomasi industri
-
Aplikasi yang memerlukan kontak relay terisolasi untuk keselamatan dan keandalan
FAQ
T: Berapa banyak keluaran relay yang disediakan 1734-OW4? J: Modul ini memiliki empat keluaran relay terisolasi Bentuk A (biasanya terbuka).
T: Berapa umur kontak yang diharapkan? J: Setidaknya 100.000 operasi pada kondisi beban terukur.
T: Tegangan isolasi berapa yang didukung? J: 250 V, diuji pada 2550 V DC selama 60 detik.
Model Sejenis
-
1734-OW4: modul keluaran relay 4 titik (model ini)
-
1734-OB8: modul keluaran transistor DC 8 titik
-
1734-OV4: modul keluaran DC tipe penarik 4 titik
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
