Detail Produk
Ikhtisar Produk

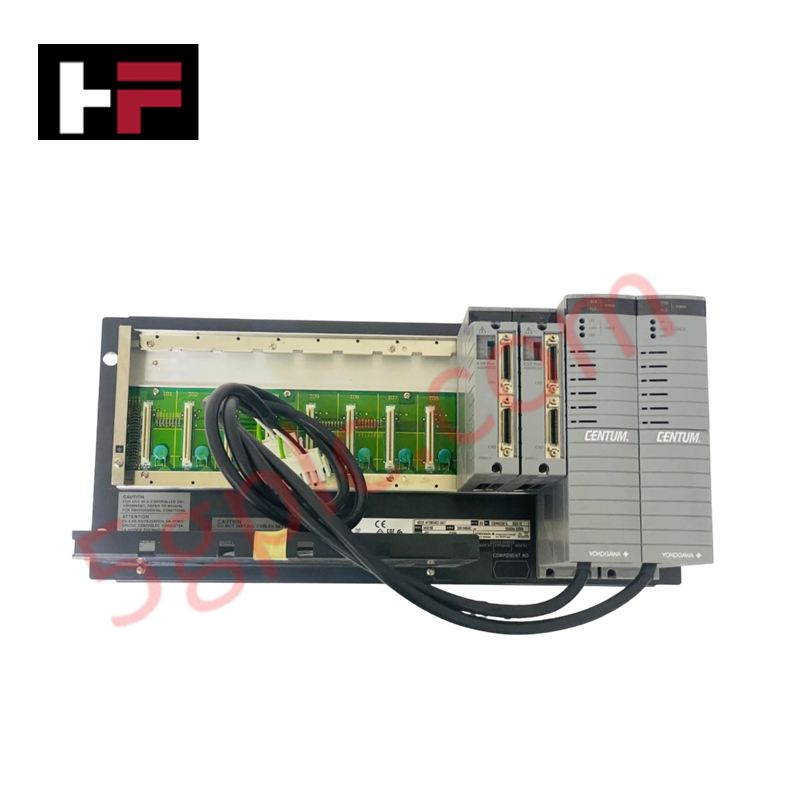

Yokogawa ANB10D-415/CU2T berfungsi sebagai node ekspansi berkinerja tinggi untuk sistem kontrol terdistribusi CENTUM VP . Unit ini memfasilitasi pertukaran data penting antara Field Control Units (FCU) dan modul I/O melalui bus Extended Serial Backplane (ESB) ganda-redundan. Dirancang untuk lingkungan dengan ketersediaan tinggi, unit ini menjaga kontrol proses secara terus-menerus bahkan saat terjadi kerusakan kabel atau fluktuasi daya. Kami menawarkan unit ini sebagai 100% Baru dan Asli, menjamin spesifikasi pabrikan lengkap dan keandalan jangka panjang di lapangan.
Rincian Nomor Seri
Kode akhiran dan opsi untuk seri ANB10D menentukan arsitektur listrik dan komunikasi spesifiknya:
Spesifikasi Teknis
Unit node ini menyediakan tulang punggung fisik dan logis untuk hingga 8 modul I/O dalam tata letak kabinet standar.
-
Tipe Komunikasi: Bus ESB Ganda-Redundan
-
Rentang Tegangan: 100 hingga 120 V AC (50/60 Hz)
-
Redundansi Daya: Dua modul daya independen (Standar)
-
Terminasi: Antarmuka CU2T terintegrasi (Tidak memerlukan resistor eksternal)
-
Kapasitas: 8 slot modul I/O
-
Pemasangan: Pemasangan rak 19 inci
-
Integritas Sinyal: Mempertahankan akuisisi data deterministik di seluruh rantai ESB
Keunggulan Teknik
-
Hilangkan Titik Kegagalan Tunggal: Arsitektur bus ESB ganda-redundan memastikan sistem kontrol tetap online jika satu jalur komunikasi gagal. Redundansi perangkat keras ini mencegah penghentian tak terduga yang mahal dalam industri proses berkelanjutan.
-
Pengaturan Akhir Garis yang Sederhana: Opsi /CU2T mengintegrasikan terminator bus langsung ke unit konektor. Desain ini menghilangkan kebutuhan modul terminasi terpisah, mengurangi kekacauan di kabinet dan menyederhanakan pengkabelan node terakhir dalam rantai bus.
-
Stabilitas Termal yang Ditingkatkan: Desain chassis mendukung konveksi alami, memungkinkan unit ini menampung modul I/O berkapasitas tinggi tanpa melewati batas termal dalam enclosure rak 19 inci standar.
-
Logika Daya Hot-Swappable: Konfigurasi catu daya ganda memungkinkan tim pemeliharaan mengganti modul daya yang rusak saat sistem tetap menyala, memastikan tidak ada waktu henti selama perawatan perangkat keras.
Pertanyaan yang Sering Diajukan
-
Apakah unit ini mendukung input daya 220V AC? Tidak. Kode akhiran "1" secara khusus menunjukkan kebutuhan daya 100-120V AC. Untuk aplikasi 220V, Anda harus menggunakan varian ANB10D-42x.
-
Bisakah saya memasang node ini di area berbahaya? Akhiran "5" menunjukkan tipe dasar tanpa perlindungan ledakan. Anda harus memasang unit ini di area yang tidak berbahaya (aman) atau dalam enclosure yang sesuai dengan sistem pembersihan yang memenuhi peraturan keselamatan setempat.
-
Apakah unit /CU2T diperlukan untuk setiap node? Anda secara khusus memerlukan /CU2T untuk node terakhir dalam rantai bus ESB agar sinyal dapat diterminasi dengan benar. Node perantara biasanya menggunakan opsi /CU2N (tanpa terminator).
-
Berapa banyak modul I/O yang dapat ditampung unit ini? ANB10D-415 menyediakan slot untuk hingga 8 modul I/O Yokogawa, memberikan jejak yang kompak untuk ekspansi I/O lokal.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
