Detail Produk
Ikhtisar Produk

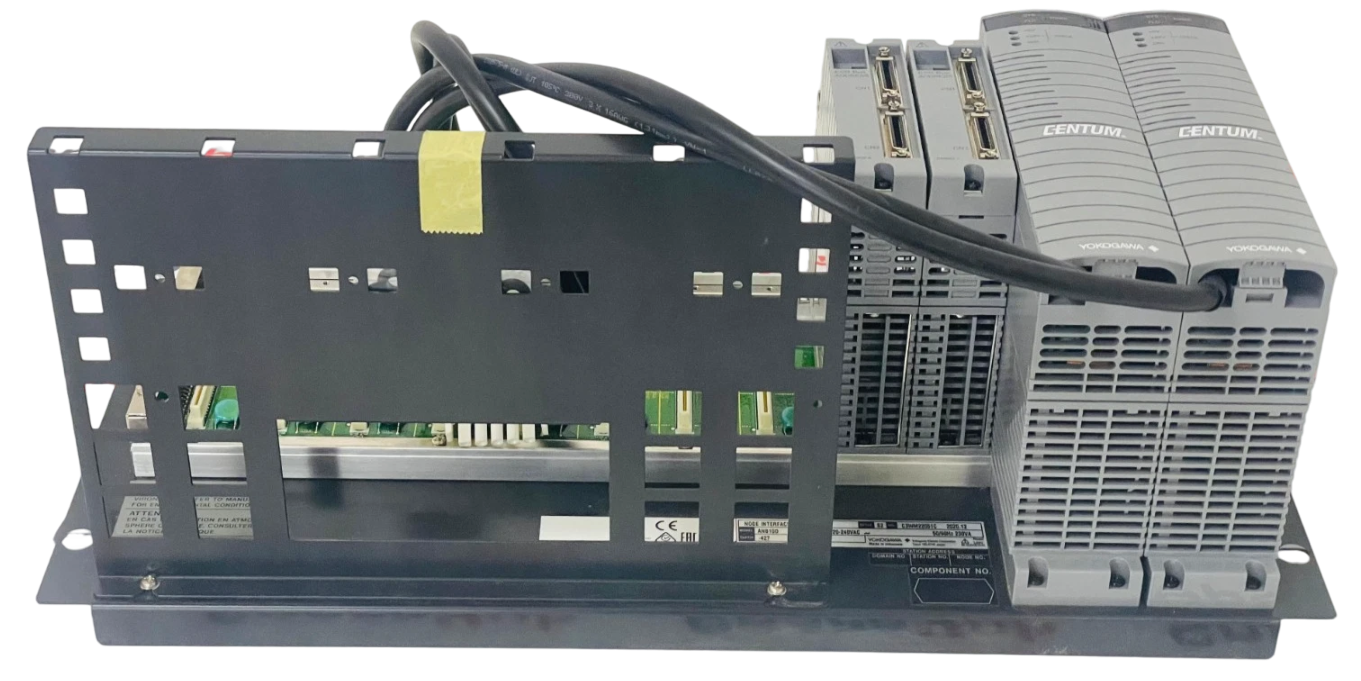

Yokogawa ANB10D-410/CU2T berfungsi sebagai antarmuka dengan ketersediaan tinggi untuk memperluas kapasitas I/O dalam CENTUM VP Distributed Control System (DCS). Unit Node Bus ESB ini memfasilitasi komunikasi jalur ganda berkecepatan tinggi antara Field Control Station (FCS) dan modul FIO jarak jauh. Dengan mengintegrasikan modul daya redundan dan antarmuka terminator khusus, unit ini memastikan aliran data deterministik di seluruh backplane sistem. Kami menyediakan unit ini sebagai 100% Baru dan Asli, memberikan solusi bersertifikat pabrik untuk otomasi proses yang sangat penting.
Rincian Nomor Bagian: ANB10D-410/CU2T
Yokogawa menggunakan sistem pengkodean alfanumerik khusus untuk menentukan konfigurasi listrik dan fungsional node:
| Kode | Spesifikasi | Definisi Teknis |
| ANB10D | Model | Unit Node untuk Bus ESB Redundan Ganda |
| -4 | Redundansi | Konfigurasi catu daya redundan ganda |
| 1 | Catu Daya | Input catu daya 100 - 120 V AC |
| 0 | Perlindungan | Tipe dasar (Tanpa perlindungan ledakan) |
| /CU2T | Opsi | Unit Konektor dengan Terminator Terintegrasi untuk Bus ESB |
Spesifikasi Teknis
ANB10D-410/CU2T menggabungkan komponen berat yang dirancang untuk operasi industri berkelanjutan:
-
Arsitektur Bus: Bus ESB redundan ganda (Extended Serial Backplane)
-
Tegangan Input: 100 - 120 V AC (50/60 Hz)
-
Redundansi Daya: Mendukung dua modul catu daya hot-swappable
-
Terminasi: Unit Konektor /CU2T terintegrasi dengan terminator listrik internal
-
Kapasitas I/O: Menampung modul Yokogawa FIO (Field Input/Output)
-
Pemasangan: Dapat dipasang di rak 19 inci (Menggunakan ruang vertikal 5U)
-
Berat: 10 kg (Bersih)
-
Indikator: LED panel depan untuk status Daya dan Komunikasi
Keunggulan Teknik
ANB10D-410/CU2T mengatasi tantangan teknis spesifik dalam penerapan dan pemeliharaan DCS:
-
Menghilangkan Refleksi Sinyal: Opsi /CU2T terintegrasi menyediakan terminator bawaan dalam unit konektor. Terminasi tingkat perangkat keras ini mencegah "gema" sinyal pada bus ESB, yang biasanya menyebabkan korupsi data pada konfigurasi rak berantai panjang.
-
Waktu Operasi Proses Berkelanjutan: Arsitektur daya redundan ganda (Akhiran -4) memungkinkan node menarik arus dari dua sumber AC independen. Jika satu modul daya gagal, modul sekunder langsung menanggung beban penuh, memungkinkan penggantian online tanpa mengganggu logika kontrol atau sinyal I/O lapangan.
-
Komunikasi Jalur Redundan: Dengan mendukung bus ESB redundan ganda, node ini mempertahankan visibilitas 100% data lapangan meskipun satu kabel komunikasi mengalami kerusakan fisik. Sistem jalur ganda ini memastikan sinkronisasi berkecepatan tinggi 128 Mbps tetap terjaga.
-
Imunitas Terhadap Gangguan Industri: Dirancang khusus untuk standar 100-120V AC, modul daya internal menyaring transient frekuensi tinggi dan interferensi elektromagnetik (EMI) yang umum di lingkungan dengan motor besar dan switchgear tegangan tinggi.
FAQ
-
Apakah unit ini memerlukan terminator eksternal?
Tidak. Opsi /CU2T sudah termasuk terminator terintegrasi. Anda harus menempatkan model ini di ujung rantai bus ESB untuk memberikan terminasi listrik yang diperlukan pada seluruh segmen.
-
Bisakah saya mengganti ANB10S dengan model ANB10D ini?
Bisa. ANB10D (Duplexed) menawarkan keandalan lebih tinggi dibandingkan ANB10S (Single). Namun, Anda harus memastikan Field Control Station (FCS) Anda memiliki port dan kabel bus ESB redundan ganda untuk memanfaatkan jalur sekunder.
-
Apakah unit ini kompatibel dengan daya 240V AC?
Tidak. Akhiran "1" menunjukkan input 100-120V AC. Menghubungkan unit ini ke 240V AC akan menyebabkan kerusakan perangkat keras segera. Untuk aplikasi 240V, silakan minta model ANB10D-420.
-
Aksesori pemasangan apa yang disertakan dengan unit?
Unit standar biasanya menyertakan sekrup pemasangan M5 dan busi isolasi yang diperlukan. Busi isolasi penting untuk mencegah loop ground antara chassis 10 kg dan rangka rak.
