Detail Produk
Ikhtisar Produk

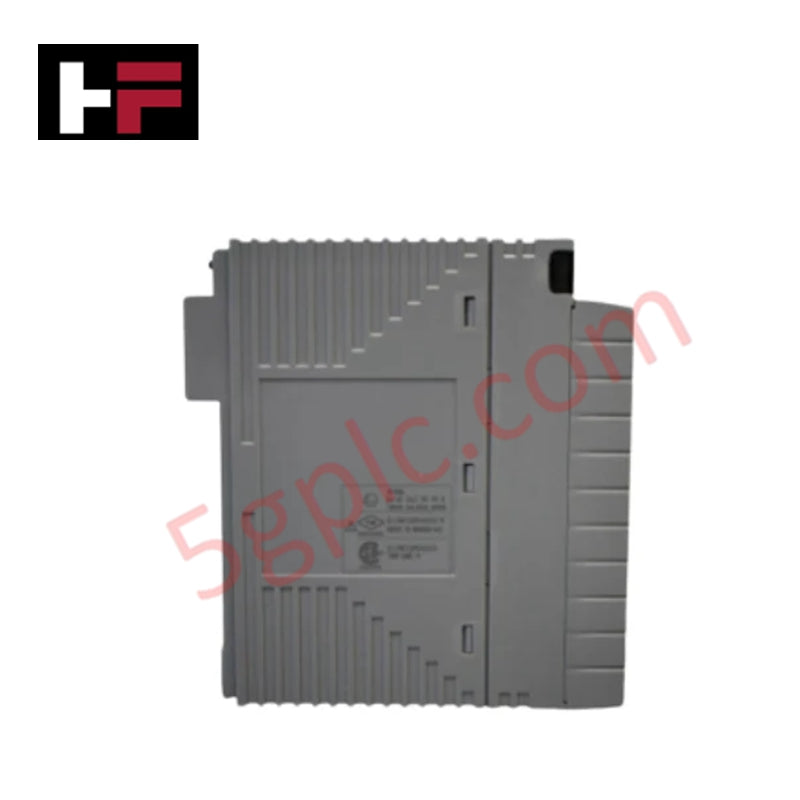

Yokogawa ADV551-P13 berfungsi sebagai solusi output digital berkecepatan tinggi untuk Sistem Kontrol Produksi Terintegrasi CENTUM VP. Modul ini menggunakan 32 saluran current-sink (kontak transistor) untuk mengendalikan perangkat lapangan penting, termasuk katup solenoid, relay tambahan, dan lampu pilot. Dengan mengintegrasikan kemampuan output pulsa lebar dan proporsional waktu yang canggih, ADV551-P13 memungkinkan pengelolaan siklus tugas yang presisi untuk aplikasi khusus seperti dosing kimia dan pemanasan industri.
Rincian Nomor Bagian
| Kode Akhiran | Definisi Fungsional |
| -P | Mendukung Kontrol Lebar Pulsa / Proporsional Waktu |
| 1 | Tipe standar untuk penggunaan industri umum |
| 3 | Mengandung pelapis konformal sesuai G3 untuk perlindungan gas korosif |
Spesifikasi Teknis
ADV551-P13 menyediakan isolasi listrik yang kuat dan switching kecepatan tinggi untuk loop otomasi yang kompleks:
-
Saluran Output: 32 saluran terisolasi (16 saluran per common)
-
Tipe Output: Current Sink (Kontak Transistor)
-
Tegangan Beban Terukur: 24 V DC
-
Arus Beban Maksimum: 100 mA per saluran pada 26,4 V DC
-
Rentang Lebar Pulsa: 8 ms hingga 7.200 detik
-
Waktu Respon: ≤ 16 ms (switching status)
-
Tegangan Isolasi: 2 kV AC sinyal-ke-sistem
-
Perlindungan Lingkungan: Pelapis Konformal ISA G3
-
Rentang Operasi: -20°C hingga +70°C
Keunggulan Teknik
-
Ketahanan Lingkungan Ekstrem: Pelapis sesuai G3 melindungi sirkuit internal dari hidrogen sulfida ($H_2S$) dan gas korosif lainnya. Ini menjamin keandalan jangka panjang di instalasi pengolahan air limbah dan kilang kimia.
-
Logika Kontrol Presisi: Berbeda dengan modul ON/OFF standar, fungsi P13 memungkinkan insinyur menerapkan modulasi lebar pulsa (PWM). Ini mengatasi masalah "water hammer" pada operasi katup dan memberikan kontrol suhu yang lebih halus dalam proses pemanasan.
-
Integrasi Kepadatan Tinggi: Arsitektur 32 saluran mengurangi jejak dalam kabinet kontrol. Dengan mengkonsolidasikan lebih banyak output dalam satu slot, Anda meminimalkan biaya perangkat keras dan menyederhanakan tata letak kabel.
-
Toleransi Termal Ekstrem: Modul ini beroperasi dengan andal antara -20°C dan +70°C, menghilangkan kebutuhan akan enclosure ber-iklim mahal di banyak instalasi lapangan.
FAQ
Apakah modul ADV551-P13 ini dikirim dalam kemasan asli?
Ya. Kami menyediakan modul ini sebagai 100% Baru dan peralatan asli Yokogawa, lengkap dengan segel pabrik dan dokumentasi.
Bisakah saya menggunakan ADV551-P13 untuk menggantikan modul ADV551 standar?
ADV551-P13 mencakup fungsi lebar pulsa khusus (-P) dan perlindungan G3 (-3). Meskipun dapat menangani tugas output digital standar, Anda harus memverifikasi bahwa konfigurasi CENTUM VP Anda mendukung logika akhiran P jika ingin menggunakan fitur lebar pulsa.
Apa keuntungan output current sink (transistor)?
Desain kontak transistor menghilangkan keausan mekanis yang terkait dengan relay tradisional. Ini memungkinkan kecepatan switching yang jauh lebih cepat (≤ 16 ms) dan siklus hidup yang jauh lebih tinggi, yang penting untuk kontrol lebar pulsa frekuensi tinggi.
Bagaimana cara menghubungkan terminal common?
Modul mengorganisasi 32 salurannya menjadi dua grup masing-masing 16 saluran. Setiap grup berbagi common negatif. Pastikan pengkabelan lapangan Anda sesuai dengan pengelompokan ini untuk menjaga isolasi yang tepat antara dua bank 16 saluran tersebut.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
