Detail Produk

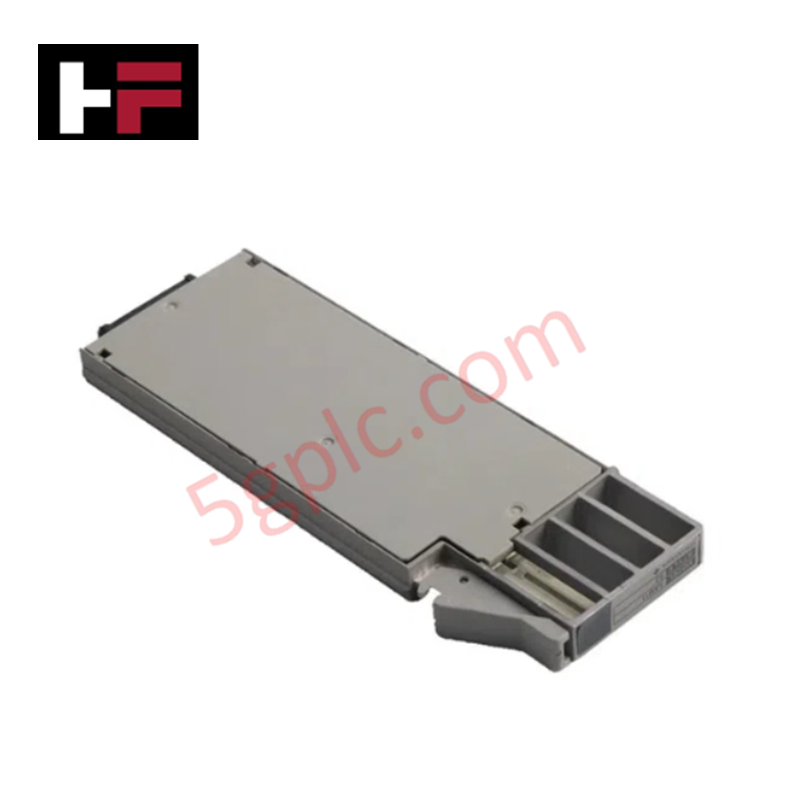

Yokogawa AAM50 S1, yang juga tercatat sebagai Modul Output Analog AAM50, berfungsi sebagai komponen perangkat keras khusus untuk menghasilkan sinyal loop arus DC 4–20 mA dalam platform DCS Yokogawa CENTUM CS 3000.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | AAM50 S1 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.4 kg |
| Dimensi | 130 x 30 x 100 mm |
| Suhu Operasional | -20 derajat C hingga 60 derajat C |
| Konsumsi Daya | 5 W |
| Catu Daya | 24 VDC |
| Saluran Output | 8 saluran output arus terisolasi |
| Rentang Sinyal Output | 4–20 mA DC |
| Jenis Isolasi | Isolasi galvanik antarsaluran |
| Kompatibilitas Sistem | Yokogawa CENTUM CS 3000 |
Isolasi Antarsaluran dan Pengoperasian Loop Arus 4–20 mA
Modul output analog AAM50 S1 memiliki isolasi galvanik independen antarsaluran pada seluruh 8 jalur output arus untuk menekan perbedaan potensial ground dan derau listrik mode bersama. Setiap saluran output mengubah perintah kontrol digital dari backplane CENTUM CS 3000 menjadi sinyal analog DC 4–20 mA yang terisolasi. Struktur terisolasi ini mencegah loop ground antara aktuator lapangan, positioner katup kontrol, dan indikator panel, sehingga menjaga integritas sinyal pada seluruh loop kontrol lapangan.
Pertanyaan yang Sering Diajukan
T: Apa fungsi utama isolasi individual pada setiap saluran modul AAM50 S1?
J: Isolasi individual pada setiap saluran memutus loop ground antara perangkat lapangan dan rak DCS, sehingga mencegah derau mode bersama dan perbedaan potensial liar mengganggu output arus 4–20 mA di saluran yang berdekatan.
T: Apakah saluran output modul AAM50 S1 dapat menggerakkan beban induktif secara langsung?
J: Saluran DC 4–20 mA dirancang untuk menggerakkan sinyal analog ke positioner katup, konverter I/P, dan input penggerak. Perangkat switching induktif harus digerakkan melalui penghalang relai interposisi eksternal, bukan melalui output analog secara langsung.
T: Apa yang terjadi pada saluran output selama kondisi hubung singkat eksternal?
J: Sirkuit pembatas arus internal membatasi arus hubung singkat pada saluran yang terdampak hingga batas pengoperasian yang aman, sehingga melindungi sirkuit konversi digital-ke-analog internal sementara saluran di sekitarnya tetap beroperasi normal.
Panduan Instalasi Lapangan
- Pemasangan Rak: Geser modul secara vertikal ke dalam slot I/O CENTUM yang ditentukan melalui rel pemandu sasis. Kencangkan sekrup penahan atas dan bawah dengan tangan untuk memastikan pemasangan struktural dan kontak ground backplane.
- Pengabelan Sinyal: Rutekan loop arus 4–20 mA menggunakan kabel pasangan berpilin berpelindung (AWG 18 hingga AWG 22). Pertahankan jarak fisik minimum 300 mm dari konduktor AC bertegangan tinggi untuk mencegah kopling induktif.
- Terminasi Pelindung: Hubungkan pelindung kabel ke batang ground functional earth (FE) utama di dalam kabinet kontrol hanya pada satu ujung. Jangan hubungkan kabel drain pelindung ke rumah instrumen lapangan.
- Pemeriksaan Catu Daya: Pastikan catu daya 24 VDC yang masuk tetap berada dalam toleransi tegangan nominal saat kondisi beban loop penuh 8 saluran pada 20 mA.
