Detail Produk

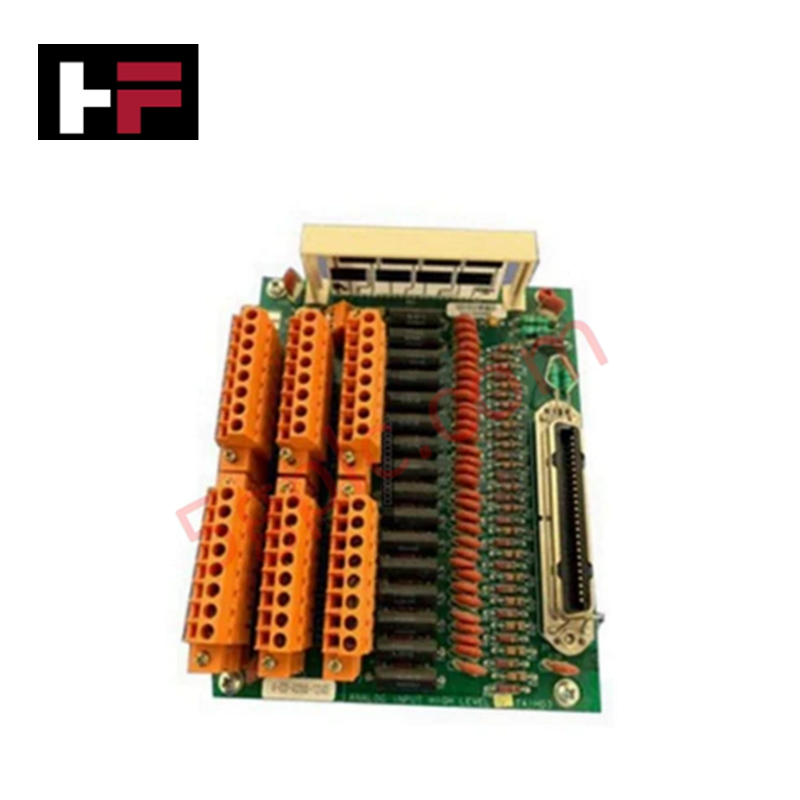

Dirancang untuk pemrosesan sinyal analog berpresisi tinggi pada platform DCS Honeywell, Honeywell MU-GAIH92 (Modul Input Analog MU-GAIH92) menyediakan eksekusi fisik/elektris secara langsung. Terdaftar dengan nomor komponen MU-GAIH92, modul ini mengondisikan dan mendigitalkan 16 kanal input diferensial yang membawa loop transmitter lapangan DC standar 4 hingga 20 mA. Perangkat keras ini dilengkapi konversi A/D 16-bit, pencocokan impedansi loop internal 250 Ohm, serta passthrough terintegrasi untuk komunikasi HART dua arah.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | MU-GAIH92 |
| Merek | Honeywell |
| Asal | USA |
| Suhu Operasi | 0 hingga 70 deg C |
| Konsumsi Daya | 5 W |
| Jenis Produk | Modul Input Analog |
| Kanal Input | 16 Kanal Diferensial |
| Rentang Sinyal Input | 4 hingga 20 mA DC |
| Resolusi A/D | 16-bit |
| Impedansi Input | 250 Ohm (tipikal) |
| Penolakan Mode Bersama | > 70 dB pada 50/60 Hz |
| Komunikasi Digital | Dukungan protokol HART 5, 6, 7 |
| Suhu Penyimpanan | -40 hingga 85 deg C |
Kontrol Proses & Isolasi Sinyal Lapangan
MU-GAIH92 menggunakan arsitektur input diferensial dengan penolakan mode bersama lebih dari 70 dB pada 50/60 Hz untuk meminimalkan derau pada kabel lapangan jarak jauh. Dirancang untuk beroperasi langsung dalam arsitektur protokol loop HART 4-20 mA, kartu ini memungkinkan sinyal digital frequency-shift keying (FSK) HART 5, 6, dan 7 melewati loop arus analog secara bersamaan tanpa mengganggu variabel proses utama. Resistor presisi internal 250 Ohm menyediakan pencocokan impedansi standar pada seluruh 16 kanal.
Pertanyaan yang Sering Diajukan
T: Apakah MU-GAIH92 memerlukan resistor loop eksternal untuk mendekode variabel digital HART?
J: Tidak. MU-GAIH92 dilengkapi pencocokan impedansi input internal 250 Ohm pada setiap kanal, sehingga ekstraksi sinyal HART FSK dapat dilakukan langsung tanpa resistor eksternal.
T: Bagaimana modul menangani derau tegangan mode bersama yang tinggi dari kabel lapangan?
J: Tahap input diferensial menyediakan penolakan mode bersama lebih dari 70 dB pada frekuensi saluran 50/60 Hz untuk meredam EMI industri terinduksi dan mencegah penyimpangan pengukuran.
Panduan Instalasi Lapangan
- Keselamatan Daya Kabinet: Matikan daya rak sistem sebelum memasukkan atau melepas modul dari backplane.
- Pengkabelan Sinyal: Rutekan semua koneksi input analog 4 hingga 20 mA menggunakan kabel shielded twisted-pair (STP) yang dipisahkan dari jalur daya tegangan tinggi.
- Pembumian Shield: Hubungkan shield kabel lapangan ke satu titik earth sistem khusus untuk mempertahankan isolasi kanal dan mencegah arus sirkulasi pada ground loop.
- Manajemen Termal: Pertahankan jarak antarkomponen yang memadai di dalam enclosure dan ventilasi udara paksa agar kondisi sekitar kabinet tetap berada dalam ambang operasi 0 hingga 70 deg C.
- Pencegahan ESD: Ikuti protokol penanganan electrostatic discharge (ESD) standar, termasuk penggunaan gelang grounding pergelangan tangan, saat menyentuh konektor modul.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
