Detail Produk

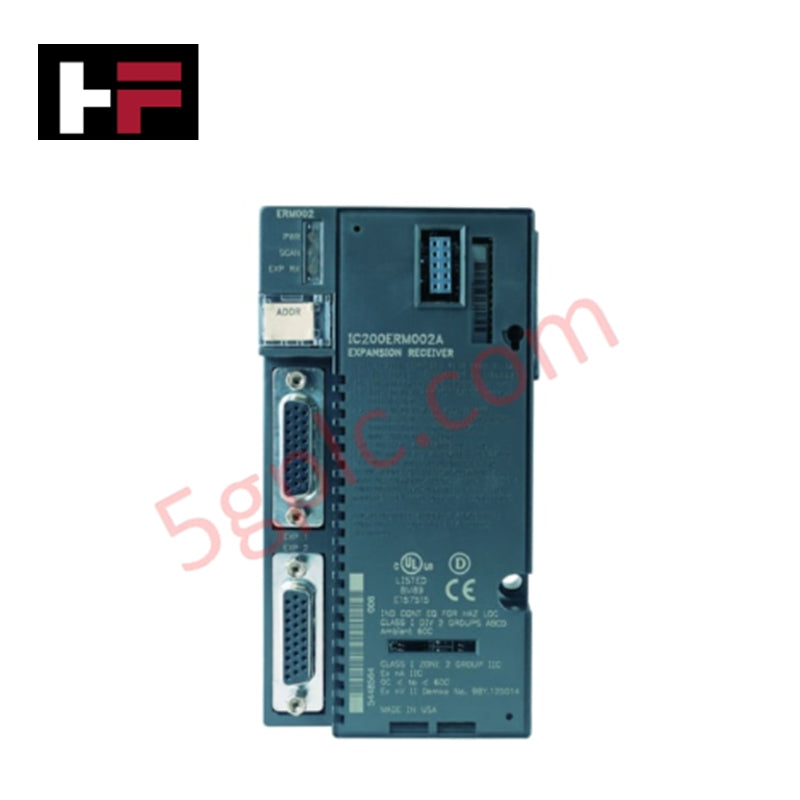

GE IC200ERM002C, yang juga tercatat sebagai Modul Penerima Ekspansi IC200ERM002, berfungsi sebagai komponen perangkat keras khusus untuk ekspansi bus I/O multi-rak dan distribusi data dalam jaringan kontrol GE VersaMax.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC200ERM002C |
| Merek | GE (GE Fanuc / Emerson) |
| Asal | AS |
| Berat | 0.23 kg (0.50 lbs) |
| Dimensi | Jejak slot VersaMax standar |
| Suhu Operasional | Rentang operasional industri standar |
| Konsumsi Daya | 70 mA pada 5 VDC / 20 mA pada catu daya backplane 3.3 VDC |
| Arsitektur | Penerima ekspansi non-terisolasi |
| Kapasitas Ekspansi | Hingga 7 rak (maksimum 8 modul per rak) |
| Konektor | Dua port ekspansi D-shell betina 26-pin |
| Jarak Bus Multi-Rak | Panjang kabel maksimum hingga 15 m (50 ft) |
| Jarak Bus Single-Ended | Panjang kabel maksimum hingga 1 m (3.3 ft) |
| Kecepatan Transfer Data | 5 Mbps / 2.765 Mbps |
| Indikator Status | 3 indikator LED status pada perangkat |
Eksekusi Jaringan Deterministik & Kecepatan Backplane
Modul IC200ERM002C memperluas kapasitas I/O lokal dalam konfigurasi multi-rak atau single-ended, sekaligus mempertahankan kecepatan komunikasi bus backplane di seluruh rak yang terhubung. Dengan beroperasi pada kecepatan transfer data 2.765 Mbps atau 5 Mbps, penerima non-terisolasi ini meneruskan sinyal kontrol dari unit pemancar upstream melalui dua port antarmuka D-shell 26-pin.
Integrasi ke dalam struktur jaringan deterministik Profinet / EtherNet/IP melalui unit antarmuka head-end memastikan evaluasi sinyal yang tersinkronisasi di hingga 56 modul ekspansi. Kompatibilitas firmware flash yang diwajibkan mencegah perbedaan waktu di seluruh backplane, mendukung penskalaan kepadatan I/O secara real-time dengan konsumsi hanya 70 mA pada 5 VDC atau 20 mA pada 3.3 VDC dari rel daya backplane lokal.
Pertanyaan Umum
T: Berapa nilai konsumsi arus backplane untuk modul IC200ERM002C?
J: Modul ini mengonsumsi 70 mA saat beroperasi pada rel bus backplane 5 VDC dan 20 mA saat disuplai dari rel bus backplane 3.3 VDC.
T: Berapa batas maksimum panjang kabel ekspansi untuk instalasi single-ended dan multi-rak?
J: Konfigurasi single-ended mendukung panjang kabel maksimum 1 m (3.3 ft), sedangkan instalasi multi-rak mendukung panjang kabel bus total hingga 15 m (50 ft).
T: Apakah modul IC200ERM002C dapat dipasang atau dilepas saat daya sasis ekspansi aktif?
J: Tidak. Daya sistem ke backplane rak ekspansi harus sepenuhnya diisolasi sebelum memasang atau melepas modul untuk mencegah kerusakan data pada jalur sinyal dan kerusakan perangkat keras backplane.
Panduan Instalasi Lapangan
- Pemutusan Daya: Isolasi semua catu daya 24 VDC primer dan sekunder yang masuk dan menyuplai rak VersaMax sebelum pemasangan fisik.
- Penempatan Modul: Pasang IC200ERM002C pada posisi slot paling kiri di carrier rak ekspansi pada rakitan rel DIN 35 mm.
- Tindakan Pencegahan ESD: Pasang gelang tangan yang diarde pada permukaan penutup logam tanpa cat sebelum menangani modul untuk melindungi sirkuit internal dari pelepasan listrik statis.
- Perutean Kabel: Sambungkan kabel ekspansi 26-pin dari pemancar upstream atau penerima sebelumnya ke port D-shell atas, lalu kencangkan sekrup jempol dengan tangan.
- Terminasi Bus: Jika modul dipasang pada rak terakhir dalam sistem multi-rak, sambungkan steker terminator bus ke port D-shell 26-pin bawah.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
