Detail Produk

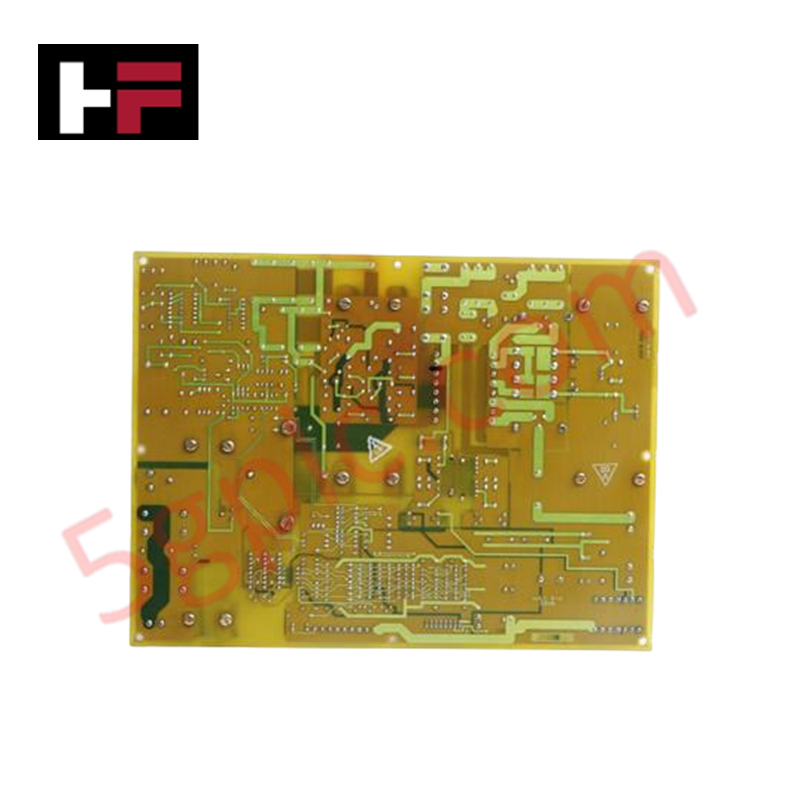

GE DS200TCPSG1A, yang juga dikatalogkan sebagai DS200TCPS Power Supply Board, berfungsi sebagai komponen perangkat keras khusus untuk mengubah daya input 125 VDC menjadi beberapa tingkat tegangan teratur dalam sistem kontrol turbin Mark V.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DS200TCPSG1A |
| Merek | General Electric |
| Asal | USA |
| Suhu Operasi | Rentang industri standar |
| Konsumsi Daya | Tidak berlaku (unit catu daya) |
| Tegangan Input | 125 VDC |
| Tegangan Output | +5 VDC, +24 VDC, +/- 15 VDC, +/- 24 VDC |
Distribusi Daya dan Regulasi Tegangan Deterministik
DS200TCPSG1A dirancang untuk digunakan dalam inti R dan I/O, menyediakan rel daya penting untuk logika mikroprosesor, sensor RTD, dan output arus katup servo. Arsitektur papan ini memiliki tiga sekering onboard untuk perlindungan sirkuit dan beberapa titik uji untuk pemantauan diagnostik output yang teratur. Pengiriman daya deterministik dipertahankan melalui konektor fisik, termasuk J1 untuk daya input dan 2PL, JC, JP1, serta JP2 untuk distribusi daisy-chain ke papan periferal seperti modul AAHA, TCDA, dan TCCA. Modul ini beroperasi tanpa konfigurasi perangkat lunak atau jumper perangkat keras, memastikan output tegangan yang konsisten berdasarkan arsitektur yang terpasang secara permanen.
Pertanyaan yang Sering Diajukan
T: Apakah DS200TCPSG1A memerlukan konfigurasi perangkat lunak tingkat lapangan atau penyesuaian jumper?
J: Tidak. Papan ini dirancang sebagai modul regulasi daya plug-and-play. Tidak ada register yang dapat dikonfigurasi perangkat lunak atau jumper perangkat keras; semua tingkat transformasi tegangan ditetapkan oleh rangkaian onboard.
T: Apa indikator diagnostik utama yang tersedia di papan?
J: Papan ini memiliki beberapa titik uji untuk memantau rel output +5 VDC, +24 VDC, dan +/- 15/24 VDC. Jika rel tegangan tertentu tidak ada, periksa integritas tiga sekering onboard dan sumber daya input 125 VDC melalui konektor J1.
Panduan Instalasi Lapangan
- Pastikan rak sistem benar-benar tidak berenergi sebelum memasang atau melepas papan TCPS untuk mencegah loncatan api pada konektor input dan distribusi.
- Verifikasi sumber input 125 VDC pada konektor J1 sebelum mengaktifkan papan untuk memastikan papan beroperasi sesuai spesifikasi desainnya.
- Pegang modul pada tepi dan pelat muka untuk menjaga integritas struktural konektor distribusi daisy-chain (2PL, JC, JP1, JP2).
- Setelah instalasi, gunakan titik uji terintegrasi untuk memastikan semua rel tegangan output berada dalam toleransi sebelum menghubungkan kembali komunikasi dengan inti I/O dan prosesor terkait.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
