Detail Produk
Ikhtisar Produk

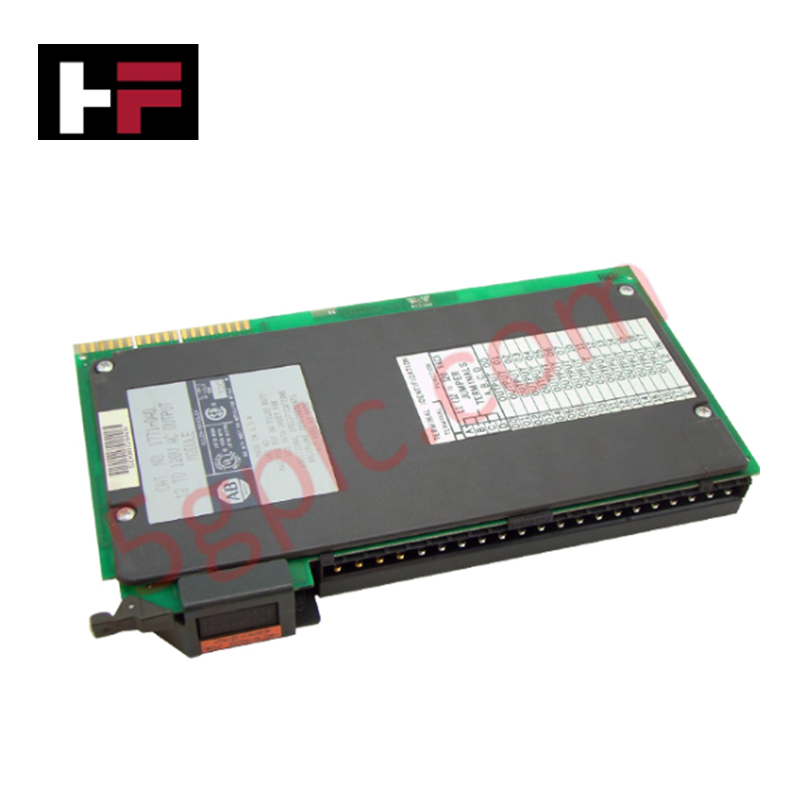

Allen Bradley 1771-OAD berfungsi sebagai antarmuka output AC digital berkecepatan tinggi untuk chassis Universal I/O dalam sistem PLC-5. Modul ini menyediakan 16 output independen untuk mengendalikan berbagai beban AC 120V seperti motor starter, solenoid, dan indikator. Kami menawarkan unit ini sebagai 100% Baru, stok pabrik asli, memastikan kemampuan switching arus tinggi dan kompatibilitas backplane yang diperlukan untuk otomasi industri yang sangat penting.
Spesifikasi Teknis
1771-OAD memberikan penanganan daya yang kuat di 16 salurannya, menggunakan switching zero-crossing untuk meminimalkan gangguan listrik.
| Fitur | Spesifikasi |
| Produsen | Allen Bradley (Rockwell Automation) |
| Tipe Modul | Modul Output AC Digital |
| Jumlah Output | 16 Output |
| Kategori Tegangan | 120 Volt AC |
| Rentang Tegangan Operasi | 10 hingga 138 Volt AC |
| Arus Maksimum Kontinu (Per Titik) | 2 Ampere |
| Arus Maksimum Kontinu (Per Modul) | 8 Ampere |
| Kebutuhan Arus Backplane | 1,5 Ampere |
| Delay Sinyal (Mati ke Nyala) | Zero crossing: 8,3ms @ 60Hz / 10,0ms @ 50Hz |
| Delay Sinyal (Nyala ke Mati) | 45 ($\pm$15) milidetik |
| Arm Wiring | 1771-WH |
| Berat | 1,31 lbs (0,60 kg) |
Keunggulan Teknik
-
Switching Arus Tinggi: Modul ini mendukung arus kontinu maksimum 2 Amp per output. Rating tinggi ini memungkinkan modul mengendalikan kontaktor dan aktuator yang lebih besar secara langsung, seringkali menghilangkan kebutuhan relay perantara dan mengurangi kompleksitas pengkabelan kabinet secara keseluruhan.
-
Teknologi Zero-Crossing: 1771-OAD menyinkronkan aktivasi output dengan titik zero-crossing tegangan AC. Metode ini secara drastis mengurangi Interferensi Elektromagnetik (EMI) dan lonjakan arus masuk, memperpanjang umur mekanis perangkat lapangan yang terhubung dan melindungi elektronik sensitif di sekitarnya.
-
Manajemen Termal yang Dioptimalkan: Saat menangani 2A per titik, modul mengelola pembuangan panas dengan batas total modul 8A. Desain rak 1771 memfasilitasi pendinginan konveksi alami, menjaga operasi stabil bahkan saat mengendalikan beban siklus tugas tinggi dalam enclosure industri.
-
Perawatan Lapangan yang Disederhanakan: Modul menggunakan arm wiring 1771-WH yang dapat dilepas dari housing modul. Ini memungkinkan penggantian perangkat keras dengan cepat tanpa melepaskan pengkabelan sisi lapangan, memastikan konfigurasi 16 titik tetap utuh dan bebas kesalahan selama penggantian perawatan.
Pertanyaan yang Sering Diajukan
-
Apakah 1771-OAD dapat mengendalikan beban DC?
Tidak. 1771-OAD menggunakan komponen switching Triac yang dirancang khusus untuk siklus AC. Mencoba mengalihkan beban DC akan mencegah output mati, karena Triac memerlukan zero-crossing AC untuk mereset sirkuit.
-
Berapa arus total maksimum yang dapat saya tarik dari 1771-OAD?
Modul mendukung total 8 Amp di semua 16 saluran. Meskipun titik individual menangani hingga 2 Amp, Anda harus memastikan beban agregat tidak melebihi batas modul 8A untuk mencegah panas berlebih atau kegagalan sekering internal.
-
Apakah modul ini memerlukan arm wiring khusus?
Ya, 1771-OAD memerlukan arm wiring 1771-WH untuk terminasi sisi lapangan. Arm ini menyediakan antarmuka aman yang dibutuhkan untuk menangani permintaan arus tinggi aplikasi AC 120V.
-
Bagaimana delay sinyal memengaruhi aplikasi kecepatan tinggi?
Delay nyala zero-crossing (8,3ms pada 60Hz) memastikan aktivasi bersih tetapi memperkenalkan sedikit latensi. Untuk aplikasi yang membutuhkan waktu respons mikrodetik, pertimbangkan modul output DC; namun, untuk kontrol motor standar dan pengurutan industri, delay ini masih dalam parameter yang dapat diterima.
