Detail Produk

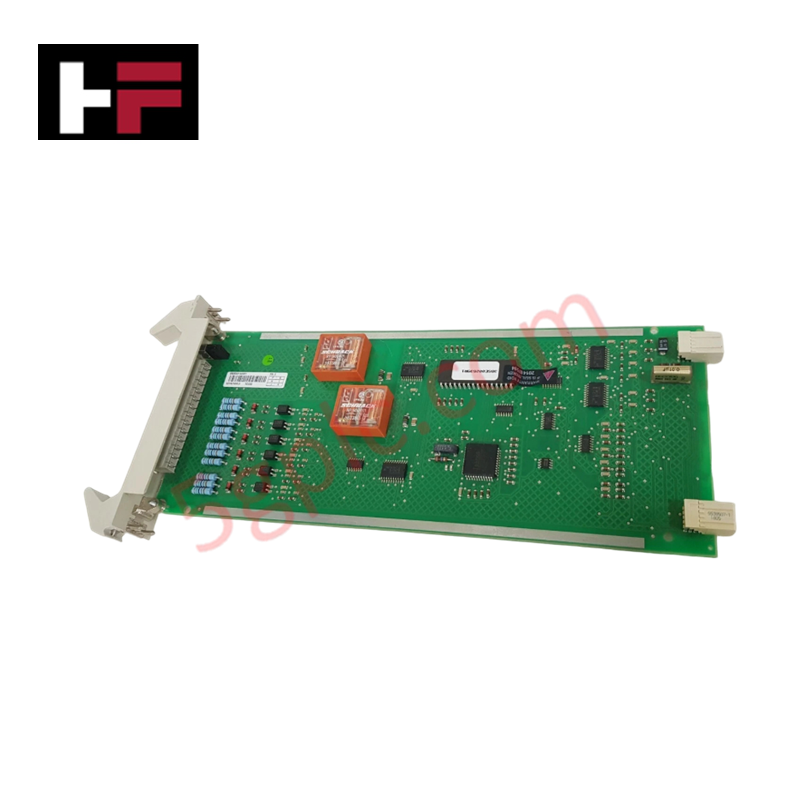

ABB TC520 3BSE001449R1 berfungsi sebagai Modul Komunikasi TC520 utama yang digunakan untuk menjalankan diagnostik sistem internal dan pemantauan status di seluruh platform ABB Advant Master.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | TC520 |
| Kode Pesanan | 3BSE001449R1 |
| Merek | ABB |
| Asal | Swedia |
| Jenis Produk | Modul Komunikasi |
| Fungsi Utama | Pengumpul Status Sistem |
| Dimensi | 279 mm x 153 mm x 27 mm |
| Berat | 0,29 kg |
| Suhu Operasi | 0 hingga 55 derajat C |
| Konsumsi Daya | Daya dari bus melalui backplane subrak |
| Kepatuhan RoHS | Tidak Memenuhi RoHS |
| Kategori WEEE | 5. Peralatan Kecil (Dimensi Eksternal Tidak Lebih dari 50 cm) |
Komunikasi Bus Backplane & Pemrosesan Deterministik
Modul ABB TC520 menggabungkan sinyal status fisik dan metrik kesehatan operasional di seluruh jejak backplane internal chassis. Data diagnostik waktu nyata dikemas dan ditransfer melalui tautan komunikasi backplane ke node pemrosesan CPU pusat. Waktu modul yang distandarisasi dan kompatibilitas firmware flash yang terjaga mempertahankan kecepatan transmisi deterministik tanpa mengorbankan interval pemindaian I/O lokal.
Pertanyaan yang Sering Diajukan
Q: Apa peran utama modul TC520 dalam rak sistem?
A: Modul berfungsi sebagai Pengumpul Status Sistem yang mengumpulkan indikator diagnostik perangkat keras dan status operasional di seluruh bus backplane untuk pemantauan sistem.
Q: Apakah modul TC520 dapat dipasang atau dilepas saat daya bus backplane masih aktif?
A: Daya rak sistem harus dimatikan atau slot backplane tertentu diisolasi sebelum memasukkan atau melepas modul untuk mencegah gangguan bus data dan tekanan listrik pada sirkuit logika.
Panduan Instalasi Lapangan
- Matikan daya pada chassis subrak target sebelum memasang atau melepas modul TC520.
- Selaraskan tepi kartu dengan tepat pada jalur panduan subrak dan geser unit ke slot yang ditentukan hingga konektor belakang terpasang dengan kuat ke backplane.
- Kencangkan sekrup pengunci depan untuk mengamankan kartu secara mekanis dan verifikasi integritas jalur grounding chassis.
- Rutekan kabel status tambahan melalui saluran kabel yang ditentukan untuk menghindari tekanan mekanis pada konektor antarmuka depan.
- Periksa keamanan kait konektor sebelum menghidupkan daya operasional ke rak.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
