Detail Produk

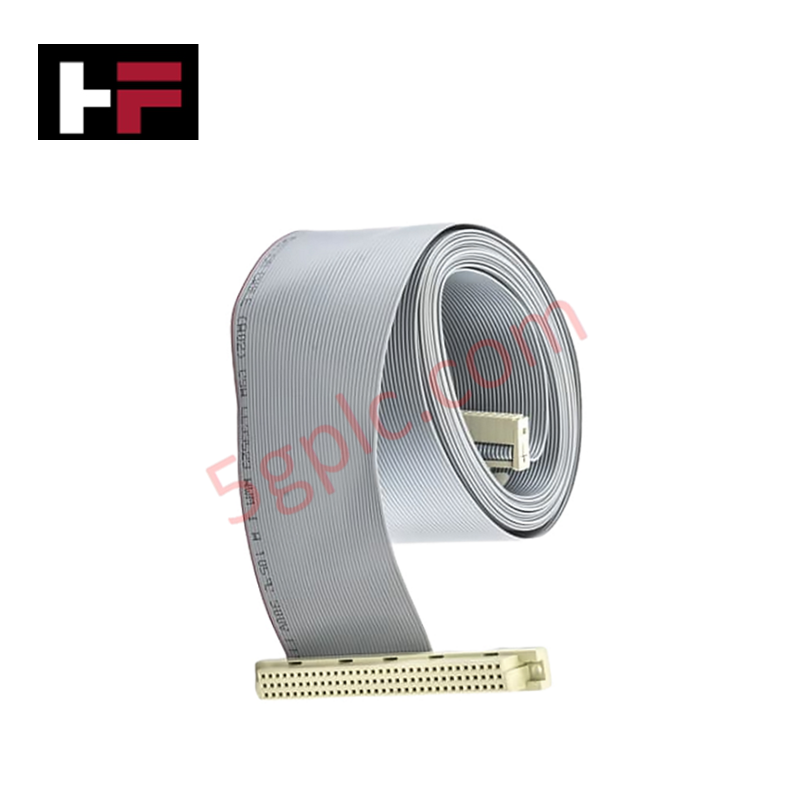

ABB 26390603-A, yang juga dikatalogkan sebagai Rakitan Kabel DSTK 150, berfungsi sebagai komponen perangkat keras khusus untuk interkoneksi sinyal bus internal dalam Sistem Kontrol Proses Advant Master ABB.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DSTK 150 |
| Kode Pesanan | 26390603-A |
| Merek | ABB |
| Asal | Swedia / UE |
| Jenis Produk | Rakitan Kabel |
| Jenis Kabel | Rakitan kabel pita datar |
| Panjang Kabel | 3.0 m |
| Diameter Kabel | 1 mm |
| Konfigurasi Konektor | 64-pin ke 40-pin |
| Berat | 0,24 kg |
| Dimensi | Panjang 3,0 m x ketebalan 1 mm |
| Suhu Operasi | 0 hingga 55 derajat C |
| Konsumsi Daya | Rakitan konduktor fisik pasif |
| Kepatuhan RoHS | Bebas dari 2011/65/EU (RoHS) berdasarkan Pasal 2(4) |
| Kategori WEEE | Produk tidak termasuk dalam cakupan WEEE |
Komunikasi Bus Backplane & Skala Kepadatan I/O Lapangan
Rakitan kabel pita datar ABB DSTK 150 memfasilitasi komunikasi bus paralel kecepatan tinggi antara sub-rakitan rak dan unit terminasi dalam arsitektur Advant Master. Bertransisi dari konektor 64-pin ke antarmuka header 40-pin, rakitan ini mempertahankan latensi sinyal rendah dan konsistensi impedansi di semua pasangan konduktor. Geometri pita multi-inti meminimalkan interferensi cross-talk sekaligus mendukung routing kepadatan I/O yang dapat diskalakan di konfigurasi kabinet kontrol yang padat.
Pertanyaan yang Sering Diajukan
Q: Transisi pin apa yang dilakukan rakitan kabel DSTK 150 antara sub-rakitan perangkat keras?
A: Rakitan pita menghubungkan konektor backplane sistem 64-pin langsung ke kartu terminasi target 40-pin atau konektor subrack.
Q: Apakah hot-unplug diperbolehkan untuk kabel DSTK 150 selama operasi sistem?
A: Pemutusan kabel pita hanya boleh dilakukan setelah segmen subrack dimatikan untuk mencegah kesalahan logika bus atau transient tegangan listrik pada kartu I/O aktif.
Pedoman Instalasi Lapangan
- Pastikan daya subrack dimatikan sebelum memasang atau melepas rakitan pita.
- Selaraskan slot berkey 64-pin dan 40-pin pada konektor dengan header jantan yang sesuai di backplane atau papan terminal.
- Terapkan tekanan merata di seluruh badan konektor hingga klip pengunci samping terkunci dengan aman.
- Hindari radius tikungan yang terlalu ketat atau puntiran tajam pada badan pita datar 1 mm untuk mencegah patahnya konduktor internal.
- Pastikan jalur kabel diarahkan menjauh dari jalur AC berdaya tinggi dan tepi logam tajam di dalam rangka kabinet.
