Detail Produk
Ikhtisar Produk

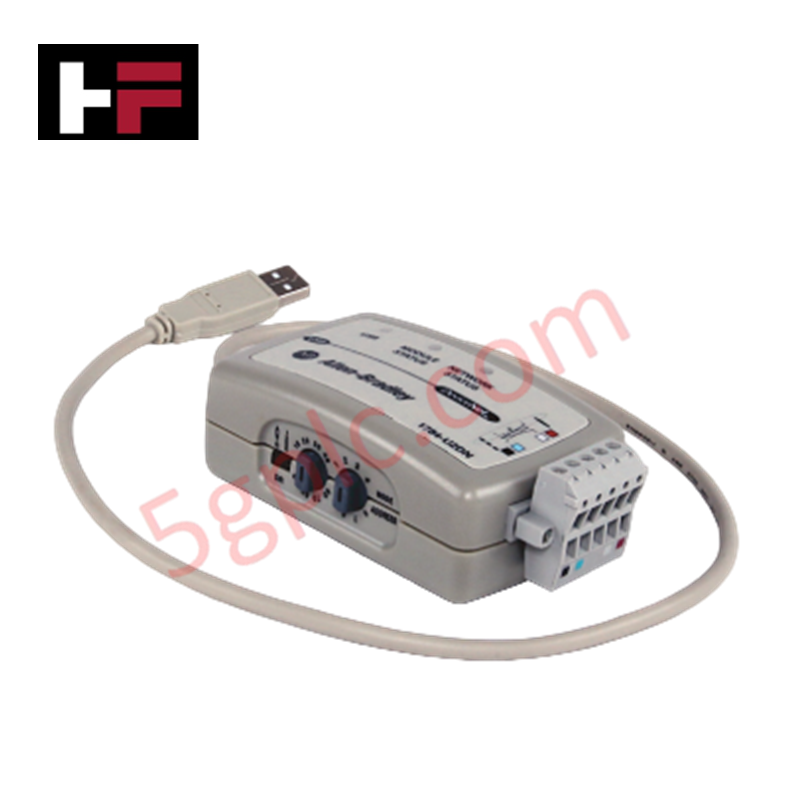

Allen-Bradley 1784-U2DN berfungsi sebagai jembatan komunikasi berkinerja tinggi antara port USB komputer dan jaringan DeviceNet. Kabel antarmuka khusus ini memungkinkan para insinyur melakukan pemrograman, konfigurasi, dan diagnostik pada perangkat yang terhubung ke DeviceNet menggunakan PC standar. Ini menggantikan kebutuhan kartu internal PC dengan menyediakan koneksi portabel "plug-and-play". Kami menyediakan unit ini sebagai 100% Baru dan Asli, memastikan tim pemeliharaan Anda memiliki alat bersertifikat pabrik untuk commissioning jaringan yang andal.
Spesifikasi Teknis
1784-U2DN menyediakan tautan transparan antara perangkat keras komputasi modern dan arsitektur fieldbus industri.
-
Produsen: Allen-Bradley / Rockwell Automation
-
Jenis Produk: Kabel Komunikasi USB ke DeviceNet
-
Nomor Bagian: 1784-U2DN
-
Kecepatan Data: 125 kbps, 250 kbps, dan 500 kbps
-
Panjang Kabel: 0,61 meter (2,0 kaki)
-
Voltase Masukan: 5V DC (melalui port USB)
-
Kebutuhan Daya DeviceNet: 24V DC pada 75 mA (dari jaringan DeviceNet)
-
Konsumsi Daya: 0,5 Watt
-
Rating Enklosur: IP20
-
Standar Kepatuhan: C-Tick, CE, KC, UL
-
Berat: 0,31 lbs (0,14 kg)
Keunggulan Teknik
-
Fleksibilitas Diagnostik Portabel: Desain yang ringkas dan ringan memungkinkan teknisi membawa 1784-U2DN dalam tas laptop standar. Portabilitas ini menyelesaikan tantangan industri umum dalam mengakses node DeviceNet yang jauh di fasilitas berskala besar di mana akses workstation tetap tidak memungkinkan.
-
Efisiensi Daya dari Bus: Adaptor mengambil daya operasional utamanya (5V DC) langsung dari port USB komputer host. Desain ini menyederhanakan penggunaan di lapangan dengan menghilangkan kebutuhan adaptor daya AC eksternal atau baterai khusus.
-
Deteksi Kecepatan Baud Otomatis: Perangkat keras mendukung semua kecepatan transmisi DeviceNet standar (125/250/500 kbps). Ia menyinkronkan dengan kecepatan jaringan secara otomatis, mengurangi kesalahan konfigurasi selama sesi pemecahan masalah yang penuh tekanan.
-
Perlindungan Jaringan Terintegrasi: 1784-U2DN dilengkapi isolasi bawaan untuk melindungi PC host dari lonjakan tegangan atau ground loop yang ada di jaringan industri. Perlindungan ini mencegah kerusakan perangkat keras mahal pada laptop saat koneksi langsung di lapangan.
-
Kecocokan Perangkat Lunak Universal: Kabel ini berinteraksi mulus dengan rangkaian perangkat lunak Rockwell Automation, termasuk RSLinx Classic. Setelah terhubung, PC mengenali perangkat sebagai driver komunikasi standar, memungkinkan akses langsung ke RSNetWorx untuk DeviceNet.
Pertanyaan yang Sering Diajukan
-
Apakah 1784-U2DN memerlukan catu daya eksternal?
-
Sisi USB kabel mengambil 5V DC dari komputer Anda. Namun, sisi transceiver DeviceNet memerlukan 24V DC (75 mA) dari bus jaringan DeviceNet yang sebenarnya untuk berfungsi. Pastikan catu daya jaringan Anda aktif sebelum mencoba menjelajahi bus.
-
Bisakah saya menggunakan kabel ini dengan Windows 10 atau Windows 11?
-
Ya. Versi modern RSLinx Classic (3.70 ke atas) sudah menyertakan driver yang diperlukan untuk 1784-U2DN. Setelah mencolokkan konektor USB, Windows Device Manager harus mengenali perangkat keras ini di bawah "Universal Serial Bus controllers" atau "Allen-Bradley Devices."
-
Apakah panjang 0,61 meter membatasi penggunaannya di panel besar?
-
Panjang kabel berfungsi sebagai jembatan ke tap atau port terdekat. Untuk jarak yang lebih jauh, Anda dapat menghubungkan 1784-U2DN ke kabel drop DeviceNet standar. Hindari menggunakan kabel ekstensi USB yang panjang karena dapat menurunkan integritas sinyal dan pasokan daya ke adaptor.
-
Apakah ini produk asli Allen-Bradley atau setara generik?
-
Kami menjamin 1784-U2DN ini adalah 100% Baru dan Asli. Setiap unit dikirim dalam kemasan tersegel pabrik dengan UPC asli (612598524822), memastikan kompatibilitas penuh dengan firmware dan alat diagnostik Rockwell Automation.
