उत्पाद विवरण

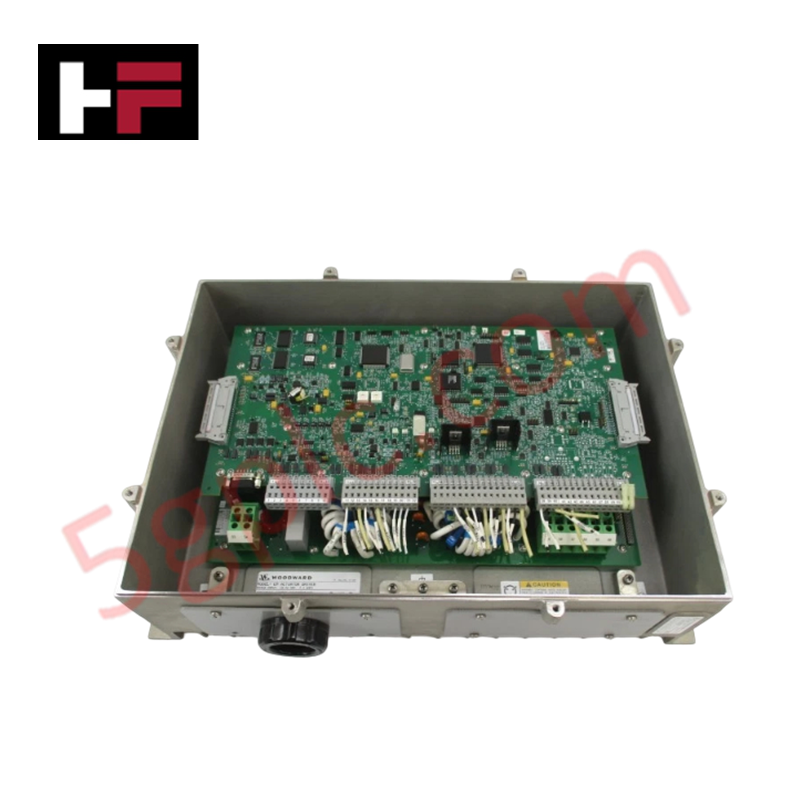

सभी-इलेक्ट्रिक एक्ट्यूएशन सिस्टम में उच्च-बैंडविड्थ पोजीशन कंट्रोल के लिए कॉन्फ़िगर किया गया, Woodward 8200-177 (8200-177 EM और LQ डिजिटल ड्राइवर) प्राइम मूवर अनुप्रयोगों के लिए प्रोपोर्शनल वाल्व पोजीशनिंग का सीधे इलेक्ट्रिकल निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 8200-177 |
| ब्रांड | Woodward |
| उत्पत्ति | यूएसए |
| वजन | 24.0 पाउंड |
| आयाम | 461 मिमी x 265 मिमी x 59 मिमी |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस |
| पावर खपत | 18 से 32 VDC |
| आउटपुट रेटिंग | 24 VDC, 16 A |
| स्पीड सेंसिंग | 1 से 30 VAC |
V/Hz और फील्ड-ओरिएंटेड वेक्टर कंट्रोल
8200-177 ड्राइवर मॉडल-आधारित कंट्रोल एल्गोरिदम का उपयोग करता है ताकि एक्ट्यूएटर लोड जड़त्व और स्टीम और गैस वाल्व सिस्टम में अंतर्निहित परिवर्तनीय घर्षण प्रोफाइल को प्रबंधित किया जा सके। यूनिट में हार्मोनिक डिस्टॉर्शन सप्रेशन है जो लंबे केबल रन के दौरान पोजीशन सिग्नल की सटीकता बनाए रखता है, जिसमें उच्च तापमान (+40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस) पर अधिकतम स्टब लंबाई 300 मिमी की सीमा होती है। ड्राइवर के एक्ट्यूएटर लूप फीडबैक प्रतिक्रिया को उच्च गति पोजीशन डिमांड प्रोसेसिंग के माध्यम से अनुकूलित किया गया है, जिससे प्रोपोर्शनल कंट्रोल की अखंडता सुनिश्चित होती है। उपयोगकर्ताओं को यह सुनिश्चित करना चाहिए कि थर्मल हीट सिंक डिसिपेशन प्रोफाइल का सम्मान किया जाए और 461 मिमी ऊंचाई प्रोफाइल के चारों ओर पर्याप्त वायु संचार बनाए रखा जाए ताकि उच्च करंट आउटपुट घटनाओं के दौरान आंतरिक घटकों के क्षरण से बचा जा सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या RS-485 इंटरफ़ेस का उपयोग रियल-टाइम वाल्व नियंत्रण के लिए किया जा सकता है?
उत्तर: हाँ। RS-485 इंटरफ़ेस नियंत्रण, सेटअप, और कॉन्फ़िगरेशन कार्यों का समर्थन करता है जब इसे NetCon या MicroNet नियंत्रण प्रणाली के साथ रियल टाइम सीरियल I/O मॉड्यूल का उपयोग करके एकीकृत किया जाता है।
प्रश्न: नेटवर्क इंटरफ़ेस के लिए प्राथमिक आइसोलेशन विनिर्देश क्या हैं?
उत्तर: नेटवर्क आइसोलेशन 1000 Vrms @ 60 Hz पर रेटेड है ताकि आंतरिक लॉजिक को सामान्य-मोड ट्रांज़िएंट्स और औद्योगिक वातावरण में पाए जाने वाले ग्राउंड पोटेंशियल अंतर से सुरक्षा मिल सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: ड्राइवर को ऊर्ध्वाधर रूप से सुरक्षित करें ताकि थर्मल हीट सिंक पथ के साथ इष्टतम संवहन शीतलन सुनिश्चित हो सके। सुनिश्चित करें कि 461 मिमी x 265 मिमी x 59 मिमी का क्षेत्र गर्मी उत्पन्न करने वाले औद्योगिक उपकरणों से मुक्त हो।
- वायरिंग: सभी 4-20 mA डिमांड और फीडबैक सिग्नल को शील्डेड, ट्विस्टेड-पेयर केबलिंग का उपयोग करके समाप्त करें। शील्ड को केवल नियंत्रण प्रणाली के अंत में ग्राउंड करें ताकि शोर इंजेक्शन कम से कम हो।
- स्टब लंबाई: +40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस के ऑपरेटिंग रेंज में सभी वायरिंग शाखाओं के लिए 300 मिमी अधिकतम स्टब लंबाई का सख्ती से पालन करें ताकि सिग्नल रिफ्लेक्शंस से बचा जा सके।
- इंटरफ़ेस कॉन्फ़िगरेशन: प्रारंभिक कमीशनिंग और ट्यूनिंग के लिए RS-232 के माध्यम से ड्राइवर इंटरफ़ेस प्रोग्राम (DIP) का उपयोग करें। पोजीशन डिमांड सिग्नल सक्षम करने से पहले PC और ड्राइवर के बीच Servlink प्रोटोकॉल संचार पैरामीटर मेल खाते हों यह सुनिश्चित करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
