उत्पाद विवरण

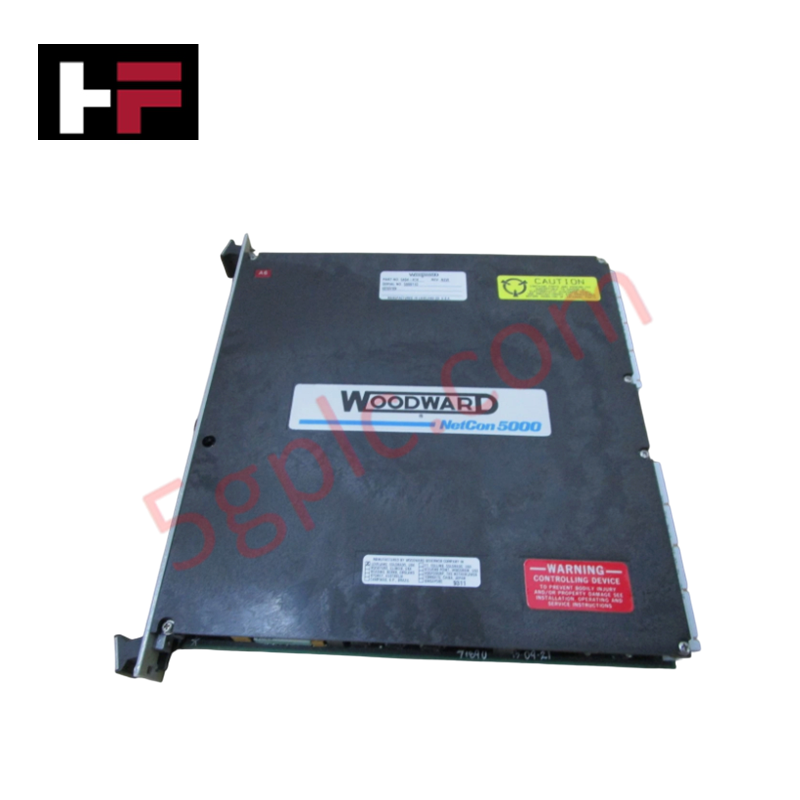

माइक्रोनेट सिस्टम में डिस्क्रीट नियंत्रण निष्पादन के लिए कॉन्फ़िगर किया गया, Woodward 5464-654 (डिस्क्रीट आउटपुट मॉड्यूल) वुडवर्ड रिले मॉड्यूल के साथ इंटरफेस करने के लिए रिले ड्राइवर सिग्नल्स के सीधे इलेक्ट्रिकल निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 5464-654 |
| ब्रांड | Woodward |
| उत्पत्ति | यूएसए |
| चैनल | 32 |
| अपडेट समय | 5 मिलीसेकंड |
एक्चुएटर लूप फीडबैक प्रतिक्रिया और थर्मल हीट सिंक डिसिपेशन प्रोफाइल
5464-654 मॉड्यूल CPU से प्राप्त डिजिटल डेटा को प्रोसेस करता है ताकि गैर-आइसोलेटेड रिले ड्राइवर सिग्नल उत्पन्न किए जा सकें। इंटरफेस बाहरी रिले मॉड्यूल के साथ संचार के लिए डेज़ी-चेन किए गए, कम घनत्व वाले डिस्क्रीट केबल कॉन्फ़िगरेशन पर निर्भर करता है। एक समान एक्चुएटर लूप फीडबैक प्रतिक्रिया सुनिश्चित करने के लिए, मॉड्यूल अपडेट समय 5 मिलीसेकंड पर स्थिर रखा गया है। CPU संचार खो जाने की स्थिति में, सभी आउटपुट्स को अनचाहे एक्ट्यूएशन से बचाने के लिए बंद स्थिति में स्थानांतरित कर दिया जाता है। जबकि मॉड्यूल को कैलिब्रेशन या पोटेंशियोमीटर समायोजन की आवश्यकता नहीं होती, बाहरी रिले स्टेज के लिए एक स्थिर, स्वतंत्र 24 VDC पावर स्रोत आवश्यक होता है ताकि फील्ड से जुड़े संपर्कों का सही संचालन सुनिश्चित हो सके। चेसिस के भीतर थर्मल प्रबंधन मानक कार्ड गाइड एयरफ्लो के माध्यम से बनाए रखा जाता है; आंतरिक लॉजिक घटकों के थर्मल हीट सिंक डिसिपेशन प्रोफाइल का समर्थन करने के लिए मदरबोर्ड कनेक्शन को सुरक्षित रखें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 5464-654 मॉड्यूल फील्ड आउटपुट्स के लिए गैल्वैनिक आइसोलेशन प्रदान करता है?
उत्तर: नहीं। इस मॉड्यूल द्वारा उत्पन्न रिले ड्राइवर सिग्नल गैर-आइसोलेटेड होते हैं। सभी आइसोलेशन बाहरी Woodward रिले मॉड्यूल द्वारा प्रदान की जाती है जिनसे यह बोर्ड इंटरफेस करता है।
प्रश्न: क्या इस मॉड्यूल का हॉट-स्वैप प्रतिस्थापन संभव है?
उत्तर: मॉड्यूल को फ्रंट-पैनल टॉगल के माध्यम से मदरबोर्ड से अलग करने के लिए डिज़ाइन किया गया है; हालांकि, सुनिश्चित करें कि CPU को रखरखाव स्थिति में रखा गया हो या सिस्टम पावर सुविधा सुरक्षा प्रोटोकॉल के अनुसार प्रबंधित हो, क्योंकि मॉड्यूल लाइव फील्ड आउटपुट्स को नियंत्रित करता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- इंसर्शन: मॉड्यूल को निर्दिष्ट नियंत्रण चेसिस कार्ड गाइड्स में स्लाइड करें। फ्रंट पैनल रिटेनिंग स्क्रू कसने से पहले ऊपर और नीचे दोनों मदरबोर्ड कनेक्टर्स को पूरी तरह से बैठा हुआ सुनिश्चित करें।
- केबलिंग: मॉड्यूल को प्राथमिक रिले मॉड्यूल से कम घनत्व वाले डिस्क्रीट केबल से कनेक्ट करें। यदि दूसरे मॉड्यूल से डेज़ी-चेन करना हो, तो पहले रिले मॉड्यूल से दूसरे यूनिट तक दूसरा कम घनत्व केबल उपयोग करें।
- पावरिंग: बाहरी रिले संपर्कों के लिए अलग 24 VDC पावर स्रोत प्रदान करें। सुनिश्चित करें कि पावर सप्लाई की करंट क्षमता सभी चैनलों में कुल रिले लोड के लिए पर्याप्त हो।
- रिटेंशन: सुरक्षित अलगाव के लिए दो फ्रंट-पैनल टॉगल का उपयोग करें; कनेक्टर्स को अलग करने के लिए हैंडल को टॉगल किए बिना मॉड्यूल को कार्ड गाइड से जबरदस्ती बाहर न निकालें।
