उत्पाद विवरण

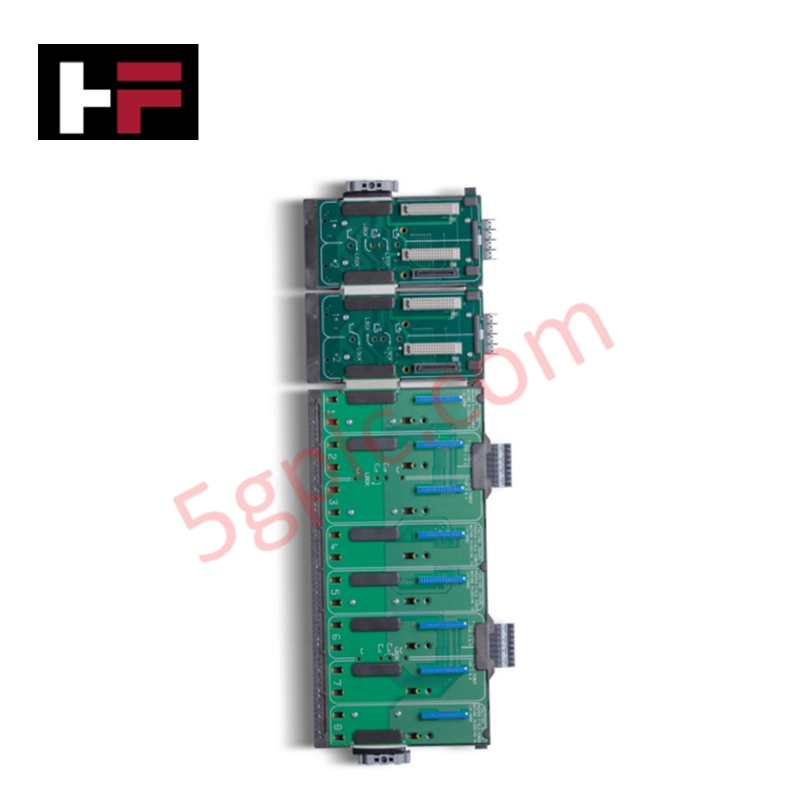

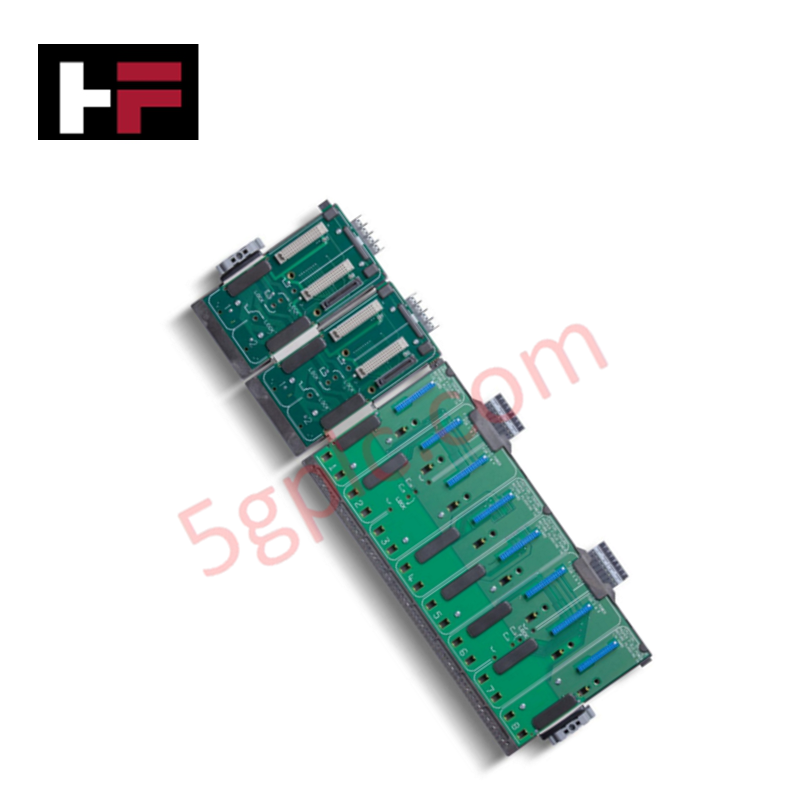

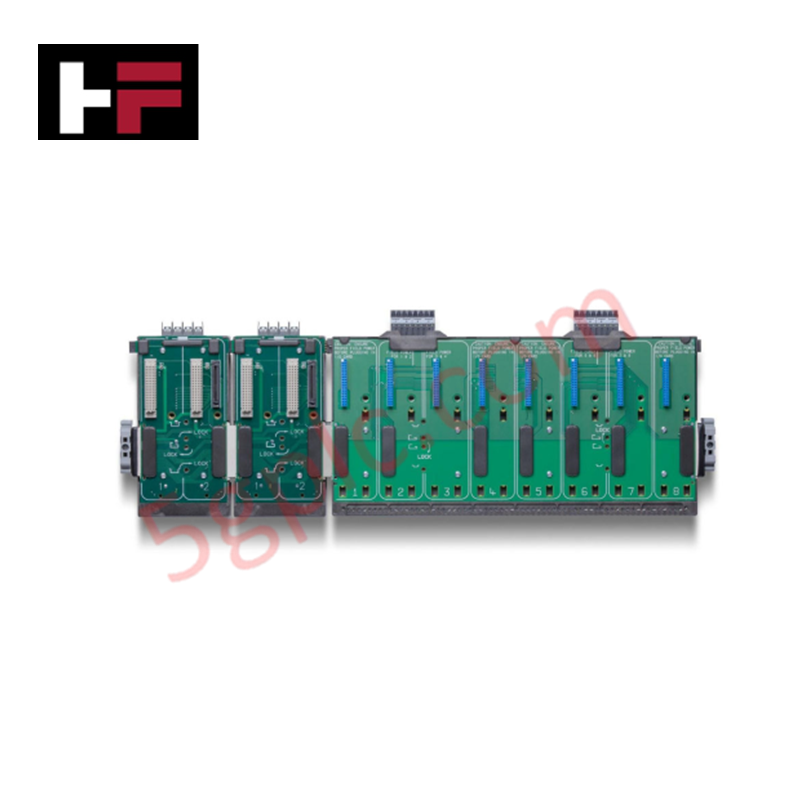

DeltaV ऑटोमेशन नेटवर्क में उच्च घनत्व सिग्नल वितरण के लिए कॉन्फ़िगर किया गया, Emerson VE4050S2K1C0 (VE4050S2K1C0 8-वाइड I/O इंटरफ़ेस कैरियर) मॉड्यूल-टू-बैकप्लेन इंटरफेसिंग और फील्ड वायरिंग टर्मिनेशन के प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | VE4050S2K1C0 |
| ब्रांड | Emerson |
| मूल | USA |
| वजन | 0.82 किग्रा (1.80 पाउंड) |
| आयाम | 132 मिमी x 105 मिमी x 52 मिमी |
| ऑपरेटिंग तापमान | निर्दिष्ट नहीं |
| पावर खपत | निष्क्रिय वितरण |
| मॉड्यूल क्षमता | 8 I/O मॉड्यूल |
| माउंटिंग | 35 मिमी DIN रेल |
प्रोसेस कंट्रोल: चैनल-टू-चैनल पृथक्करण
VE4050S2K1C0 कैरियर आर्किटेक्चर समर्पित शील्ड बार और एकीकृत ग्राउंडिंग पथों के कार्यान्वयन के माध्यम से सिग्नल अखंडता बनाए रखता है। यह डिज़ाइन चैनल-टू-चैनल पृथक्करण को सक्षम बनाता है, यह सुनिश्चित करते हुए कि फील्ड लूप्स से उच्च-आवृत्ति शोर और सामान्य-मोड ट्रांज़िएंट्स बैकप्लेन संचार बस तक पहुँचने से पहले कैबिनेट अर्थ ग्राउंड में शंट हो जाते हैं। केबल शील्ड्स के लिए निम्न-इम्पीडेंस पथ प्रदान करके, कैरियर प्रभावी रूप से एक I/O मॉड्यूल के सिग्नल रिटर्न को आसन्न स्लॉट्स से अलग करता है, क्रॉसटॉक को रोकता है और M-सीरीज कंट्रोलर बैकप्लेन पर एनालॉग और डिस्क्रीट लूप डेटा के निर्धारक प्रदर्शन को सुनिश्चित करता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: इस कैरियर पर एकीकृत शील्ड बार का उद्देश्य क्या है?
उत्तर: शील्ड बार फील्ड केबल शील्ड्स के लिए एक केंद्रीकृत टर्मिनेशन पॉइंट प्रदान करता है। इस बार से उचित कनेक्शन आवश्यक है ताकि सतत ग्राउंड संदर्भ स्थापित हो सके और संवेदनशील एनालॉग सिग्नल लूप्स के लिए विद्युतचुंबकीय हस्तक्षेप शील्डिंग की प्रभावशीलता अधिकतम हो सके।
प्रश्न: क्या यह कैरियर सभी DeltaV M-सीरीज I/O मॉड्यूल के साथ संगत है?
उत्तर: कैरियर मानक M-सीरीज I/O मॉड्यूल फुटप्रिंट के लिए डिज़ाइन किया गया है। संगतता विशिष्ट मॉड्यूल प्रकार की यांत्रिक कीइंग और बैकप्लेन सिग्नलिंग आवश्यकताओं पर निर्भर करती है; भौतिक स्थापना से पहले मॉड्यूल तकनीकी दस्तावेज़ के साथ कैरियर स्लॉट संगतता की पुष्टि करें।
फील्ड स्थापना दिशानिर्देश
-
माउंटिंग: कैरियर को मानक 35 मिमी DIN रेल पर सुरक्षित करें। सुनिश्चित करें कि रेल कैबिनेट अर्थ ग्राउंड से जुड़ा हो ताकि एल्यूमीनियम मिश्र धातु हाउसिंग और आंतरिक ग्राउंडिंग प्लेन के लिए आवश्यक संदर्भ पोटेंशियल प्रदान किया जा सके।
-
ग्राउंडिंग: सिस्टम अर्थ ग्राउंड को कैरियर ग्राउंड स्टड से कनेक्ट करें। एक उच्च चालकता, निम्न-इम्पीडेंस केबल का उपयोग एकीकृत शील्डिंग सुविधाओं की प्रभावशीलता बनाए रखने के लिए आवश्यक है।
-
शील्ड टर्मिनेशन: फील्ड केबल शील्ड्स को एकीकृत शील्ड बार तक मार्गदर्शित करें। केबल जैकेट को छीलकर शील्ड को उजागर करें और बार से गैस-टाइट, निम्न-प्रतिरोध कनेक्शन सुनिश्चित करने के लिए उपयुक्त धातु केबल क्लैम्प का उपयोग करें।
-
मॉड्यूल बैठाना: I/O मॉड्यूल को कैरियर स्लॉट्स के साथ संरेखित करें और लॉकिंग मैकेनिज्म जुड़ने तक मजबूती से दबाएं। सुनिश्चित करें कि मॉड्यूल बैकप्लेन पिन बिना विकृति के बैठे हों ताकि निरंतर संचार गति सुनिश्चित हो सके।
