उत्पाद विवरण

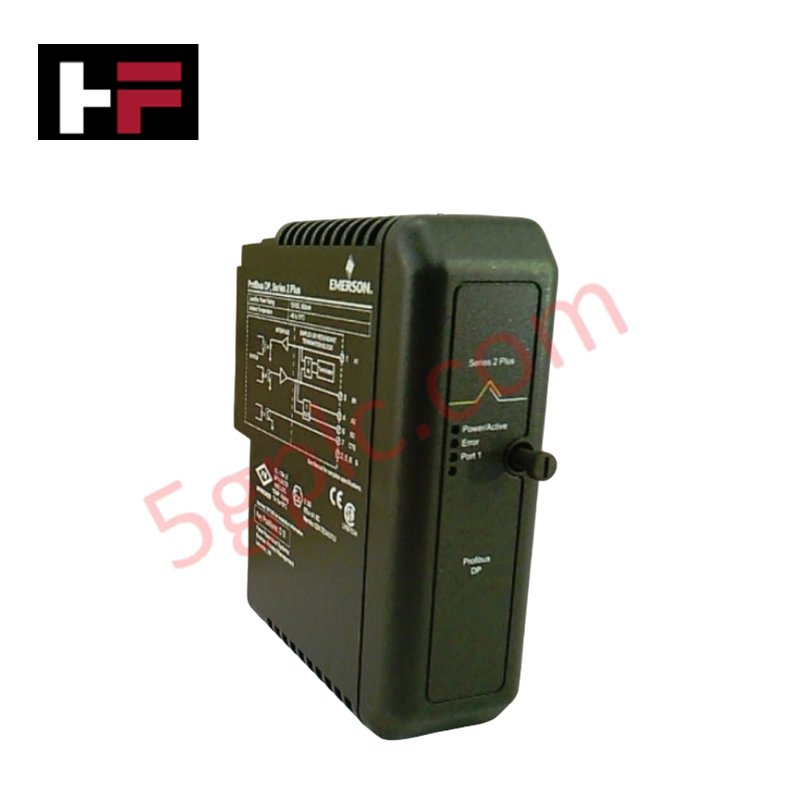

DeltaV M-Series नियंत्रण प्लेटफार्मों में उच्च गति फील्डबस संचार के लिए कॉन्फ़िगर किया गया, Emerson VE4014 (VE4014 इंटरफ़ेस कार्ड) प्रोफिबस DP प्रोटोकॉल विनिमय के प्रत्यक्ष भौतिक और विद्युत निष्पादन प्रदान करता है। यह मॉड्यूल नियंत्रक और स्थानीयकृत फील्ड उपकरणों के बीच डेटा ट्रांसमिशन प्रबंधित करने के लिए समर्पित संचार गेटवे के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | VE4014 |
| ब्रांड | Emerson |
| उत्पत्ति | लागू नहीं |
| वजन | 0.32 किग्रा (0.71 पाउंड) |
| आयाम | मानक M-Series फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | मानक औद्योगिक परिवेश |
| पावर खपत | 12 VDC पर 600 mA |
| संचार पोर्ट | 1 पोर्ट (Profibus DP) |
नियतात्मक नेटवर्क कनेक्टिविटी
यह मॉड्यूल M-Series नियंत्रक और परिधीय फील्ड उपकरणों के बीच नियतात्मक डेटा ट्रांसफर सुनिश्चित करने के लिए PROFIBUS DP नेटवर्क ट्रैफ़िक का प्रबंधन करता है। एकल भौतिक पोर्ट इंटरफ़ेस का उपयोग करके चक्रीय और अचक्रीय संचार चक्रों को संभाला जाता है। फर्मवेयर संगतता सिस्टम बैकप्लेन बस संचार गति के साथ सिंक्रनाइज़ेशन सुनिश्चित करती है, जिससे प्रक्रिया नियंत्रण लूप में सटीक समय निर्धारण संभव होता है। यह कार्ड नेटवर्क थ्रूपुट को अनुकूलित करने और उच्च घनत्व I/O पोलिंग संचालन के दौरान विलंबता को कम करने के लिए मानक बाउड दर विन्यासों का समर्थन करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह मॉड्यूल पुनरावर्ती नेटवर्क कॉन्फ़िगरेशन का समर्थन करता है?
उत्तर: VE4014 विशिष्ट M-Series आर्किटेक्चर के लिए डिज़ाइन किया गया है। जब इसे पुनरावर्ती जोड़ी में कॉन्फ़िगर किया जाता है, तो नियंत्रण प्रणाली स्विचओवर लॉजिक का प्रबंधन करती है ताकि यदि प्राथमिक कार्ड विफल हो जाए तो फील्डबस सेगमेंट के साथ निरंतर संचार सुनिश्चित हो सके।
प्रश्न: क्या यह मॉड्यूल सिस्टम संचालन के दौरान हॉट-स्वैपेबल है?
उत्तर: हाँ, VE4014 एक चालू DeltaV M-Series कैरियर के भीतर हॉट-स्वैपिंग का समर्थन करता है। निष्कर्षण से पहले प्रक्रिया में व्यवधान से बचने के लिए नियंत्रण सॉफ़्टवेयर में संबंधित I/O चैनल को निष्क्रिय करना सुनिश्चित करें।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: मॉड्यूल को M-Series I/O कैरियर के निर्दिष्ट स्लॉट में डालें। लॉकिंग टैब्स के सही स्थान पर क्लिक होने तक मजबूती से समान दबाव लागू करें। मजबूत बैकप्लेन कनेक्शन बनाए रखने के लिए कार्ड को पूरी तरह से बैठा हुआ सुनिश्चित करें।
- ग्राउंडिंग: Profibus डेटा लाइनों पर शोर की संवेदनशीलता कम करने के लिए I/O कैरियर चेसिस को नियंत्रण कैबिनेट ग्राउंड बस से ठीक से जोड़ा जाना चाहिए।
- वायरिंग: EMI/RFI हस्तक्षेप से बचने के लिए विशेष रूप से Profibus DP के लिए रेटेड शील्डेड, ट्विस्टेड-पेयर केबल (आमतौर पर बैंगनी जैकेट) का उपयोग करें। सिग्नल क्षीणता से बचने के लिए कुल केबल सेगमेंट लंबाई को चुनी गई बाउड दर की सीमाओं के भीतर रखें।
- टर्मिनेशन: सिग्नल परावर्तन से बचने के लिए Profibus सेगमेंट के दोनों सिरों पर सही भौतिक टर्मिनेशन रेसिस्टर्स लागू करें।
