उत्पाद विवरण

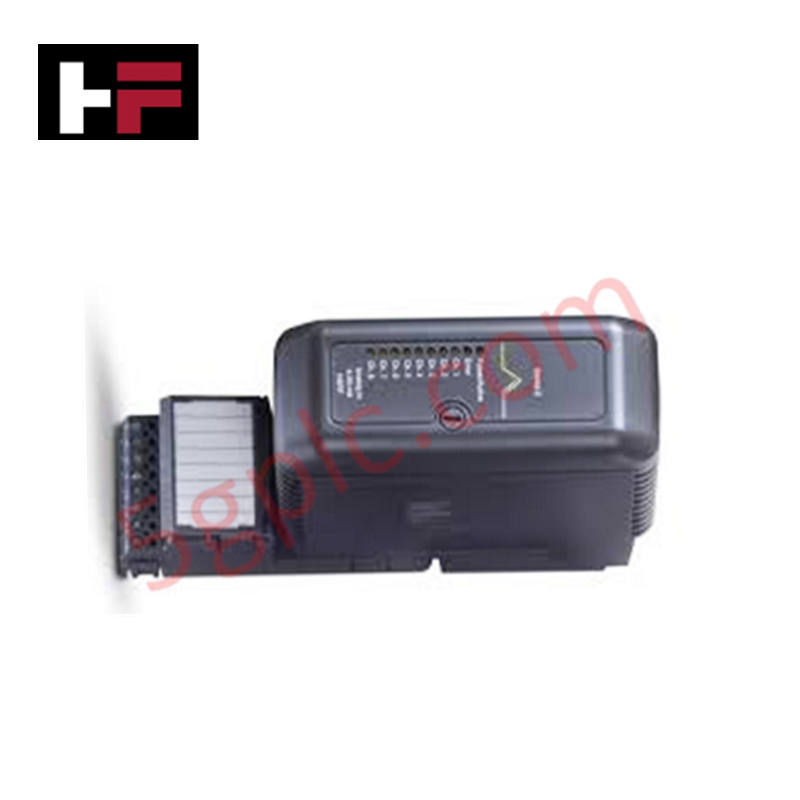

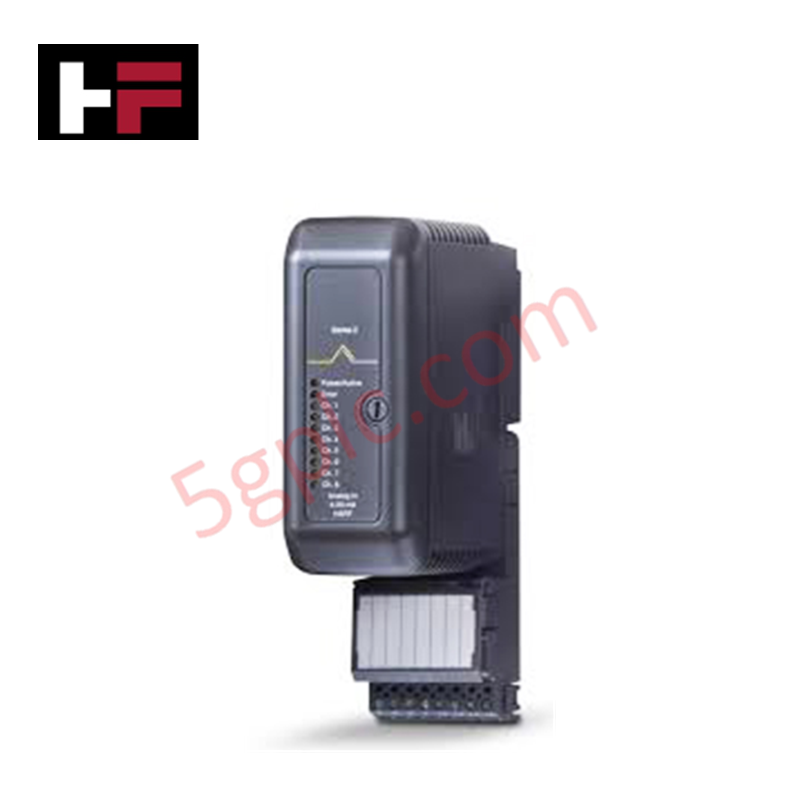

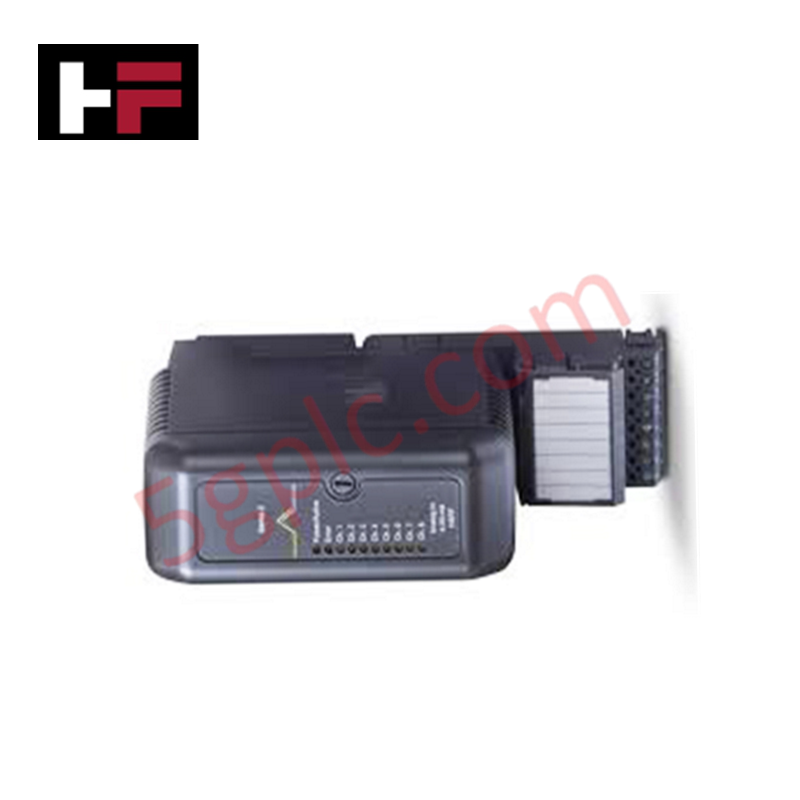

DeltaV I/O सबसिस्टम में डिस्क्रीट सिग्नल टर्मिनेशन के लिए कॉन्फ़िगर किया गया, Emerson VE4001S2T2B5 (VE4001S2T2B5 40-पिन मास टर्मिनेशन ब्लॉक) 32-चैनल सिग्नल इंटरफेसिंग का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | VE4001S2T2B5 |
| ब्रांड | Emerson |
| मूल | USA |
| वजन | 2.0 किग्रा |
| आयाम | मानक 40-पिन ब्लॉक फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | निर्दिष्ट नहीं |
| पावर खपत | 50 mA (सामान्य); 75 mA (अधिकतम) |
| चैनल संख्या | 32 चैनल |
| इनपुट प्रतिबाधा | लगभग 5K ओम |
प्रोसेस कंट्रोल: चैनल-से-चैनल पृथक्करण
VE4001S2T2B5 टर्मिनेशन ब्लॉक को सिग्नल की अखंडता बनाए रखने के लिए डिज़ाइन किया गया है, जो कठोर चैनल-से-चैनल पृथक्करण के माध्यम से होता है। 32 इनपुट चैनलों में से प्रत्येक ऑप्टिकल रूप से सिस्टम बैकप्लेन से अलग होता है, जिसकी फैक्ट्री-प्रमाणित डाइलेक्ट्रिक स्ट्रेंथ 1500 VDC है। यह पृथक्करण व्यक्तिगत फील्ड लूप्स पर विद्युत दोष या उच्च-वोल्टेज ट्रांज़िएंट्स को DeltaV कंट्रोलर या आसन्न I/O चैनलों को प्रभावित करने से रोकता है। मॉड्यूल लगातार सिग्नल थ्रेशोल्ड सुनिश्चित करता है, जिसमें 'ऑन' डिटेक्शन स्तर 2 mA से अधिक और 'ऑफ' स्तर 0.25 mA से कम पर परिभाषित है, जो पूरे I/O ब्लॉक में स्थिर स्थिति रिपोर्टिंग बनाए रखता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या यह टर्मिनेशन ब्लॉक I/O बस सक्रिय रहते हुए हॉट-स्वैप किया जा सकता है?
उत्तर: VE4001S2T2B5 को DeltaV M-सीरीज I/O कैरियर में एकीकृत करने के लिए डिज़ाइन किया गया है, जो हॉट-स्वैपिंग का समर्थन करता है। हालांकि, अप्रत्याशित सिग्नल स्थितियों से बचने के लिए, यांत्रिक हटाने से पहले संबंधित I/O कार्ड को कॉन्फ़िगरेशन सॉफ़्टवेयर में सही ढंग से ऑफ़लाइन करना सुनिश्चित करें।
प्रश्न: क्या फील्ड सर्किट्स के लिए बाहरी वेटिंग वोल्टेज आवश्यक है?
उत्तर: मॉड्यूल प्रति कार्ड 24 VDC पर 150 mA फील्ड सर्किट पावर आवश्यकता का समर्थन करता है। उपयोगकर्ताओं को यह सुनिश्चित करना चाहिए कि फील्ड-साइड वायरिंग लूप संचालन के लिए आवश्यक करंट प्रदान करे, और निर्दिष्ट वोल्टेज थ्रेशोल्ड का पालन करे।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
माउंटिंग: 40-पिन ब्लॉक को DeltaV M-सीरीज I/O कैरियर पर सुरक्षित करें। सभी संरेखण पिन सही ढंग से बैठने के बाद रिटेंशन क्लिप्स को लगाएं ताकि बैकप्लेन के साथ विश्वसनीय यांत्रिक और विद्युत कनेक्शन सुनिश्चित हो सके।
-
वायरिंग: डॉक्यूमेंटेड 40-पिन मैप के अनुसार फील्ड कंडक्टर्स को टर्मिनेट करें। मास टर्मिनेशन इंटरफेस की उच्च घनत्व के कारण, सभी स्ट्रैंडेड कंडक्टर्स के लिए फेरुल्स का उपयोग करें ताकि स्ट्रैंड फैलने और आसन्न पिनों के बीच संभावित शॉर्ट सर्किट से बचा जा सके।
-
ग्राउंडिंग: I/O कैरियर चेसिस को सिस्टम कॉमन ग्राउंड बस से जोड़ें। यह ऑप्टिकल पृथक्करण बाधा को प्रभावी बनाए रखने और प्रेरित विद्युत शोर के निर्वहन के लिए पथ प्रदान करने के लिए अनिवार्य है।
-
सत्यापन: इंस्टॉलेशन के बाद, प्रत्येक लूप पर कंटिन्यूटी जांच करें ताकि फील्ड-से-कंट्रोलर मैपिंग सत्यापित हो सके। DeltaV कंट्रोल डेटाबेस में I/O पॉइंट को इनिशियलाइज़ करने से पहले इनपुट प्रतिबाधा अपेक्षित 5K ओम लोड से मेल खाती है यह सुनिश्चित करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
