उत्पाद विवरण

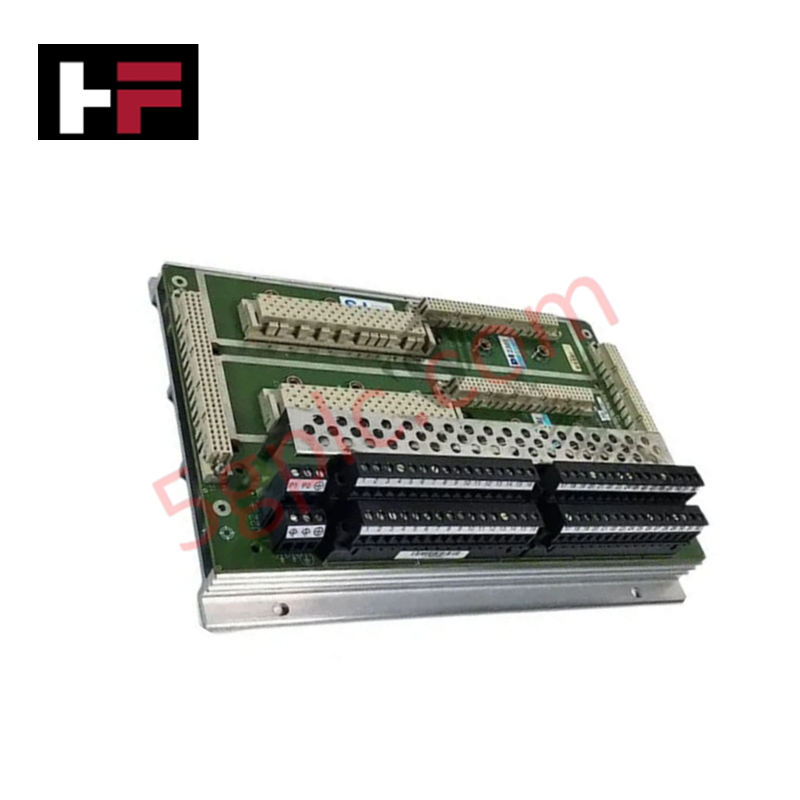

Tricon सुरक्षा सिस्टम प्लेटफार्मों में डिस्क्रीट सिग्नल अधिग्रहण के लिए कॉन्फ़िगर किया गया, Triconex PI2381 (7400221-100 डिजिटल इनपुट बेसप्लेट मॉड्यूल) इनपुट मॉड्यूल के लिए डिजिटल सिग्नल इंटरफेसिंग का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | PI2381 / 7400221-100 |
| ब्रांड | Triconex |
| आयाम | मानक Tricon बेसप्लेट फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | औद्योगिक मानक सीमा |
| इनपुट वोल्टेज रेंज | 5 VDC से 125 VDC |
| इनपुट इम्पीडेंस | 10 kOhm (सामान्य) |
| इनपुट करंट | 5 mA (सामान्य), 20 mA (अधिकतम) |
TMR सुरक्षा सिस्टम और गैल्वैनिक आइसोलेशन
Triconex PI2381 को Triconex सुरक्षा कंट्रोलर्स के भीतर TMR 2oo3 आर्किटेक्चर का समर्थन करने के लिए डिज़ाइन किया गया है। बेसप्लेट मॉड्यूल भौतिक इंटरफेस लेयर के रूप में कार्य करता है, जो डिजिटल इनपुट मॉड्यूल के लिए आवश्यक सिग्नल रूटिंग और टर्मिनल पॉइंट कनेक्शनों को प्रदान करता है। यह गैल्वैनिक आइसोलेशन को शामिल करता है ताकि फील्ड-साइड इनपुट सिग्नल सिस्टम बैकप्लेन से अलग रह सकें, जिससे विद्युत ट्रांज़िएंट्स और ग्राउंड शोर का प्रभाव कम होता है। SIL3 प्रमाणन आवश्यकताओं के अनुरूप, यह मॉड्यूल फेल-सेफ स्टेट निष्पादन का समर्थन करता है; यदि इनपुट सर्किट पथ में कोई टूट-फूट या कनेक्टिविटी विफलता होती है, तो बेसप्लेट सुनिश्चित करता है कि संबंधित इनपुट मॉड्यूल लॉजिक सॉल्वर को डायग्नोस्टिक फॉल्ट रिपोर्ट भेज सकें, जिससे समग्र सिस्टम की अखंडता बनी रहती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या PI2381 7400221-100 मॉड्यूल सभी Tricon डिजिटल इनपुट मॉड्यूल के साथ संगत है?
उत्तर: बेसप्लेट विशिष्ट इनपुट मॉड्यूल श्रृंखलाओं के लिए डिज़ाइन किया गया है। उचित पिन-टू-पिन संरेखण और वोल्टेज रेटिंग मिलान सुनिश्चित करने के लिए Triconex सिस्टम दस्तावेज़ में समर्थित मॉड्यूल पार्ट नंबरों के साथ संगतता की पुष्टि करें।
प्रश्न: क्या इस बेसप्लेट मॉड्यूल को बाहरी रखरखाव या परीक्षण की आवश्यकता होती है?
उत्तर: एक निष्क्रिय इंटरफेस घटक के रूप में, बेसप्लेट को टर्मिनल कनेक्शनों और सुरक्षित फास्टनिंग की समय-समय पर जांच की आवश्यकता होती है। सिस्टम रखरखाव के दौरान, सभी फील्ड वायरिंग टर्मिनेशन को निर्दिष्ट टॉर्क सेटिंग्स के अनुसार कसें ताकि अस्थायी सिग्नल हानि से बचा जा सके।
फील्ड स्थापना दिशानिर्देश
- प्रदान किए गए माउंटिंग हार्डवेयर का उपयोग करके Tricon चेसिस के भीतर PI2381 बेसप्लेट को सुरक्षित रूप से माउंट करें।
- डिजिटल इनपुट मॉड्यूल को जोड़ने से पहले बेसप्लेट बैकप्लेन कनेक्टर को साफ और मलबे से मुक्त रखें।
- फील्ड सिग्नल वायरिंग को निर्दिष्ट स्क्रू टर्मिनलों पर टर्मिनेट करें, यह सुनिश्चित करते हुए कि इनपुट वोल्टेज स्तर 125 VDC अधिकतम रेटिंग से अधिक न हो।
- फील्ड इनपुट केबल को समर्पित केबल ट्रे के माध्यम से मार्गदर्शित करें, उच्च-शक्ति AC लाइनों से अलगाव बनाए रखें ताकि विद्युतचुंबकीय हस्तक्षेप कम हो सके।
- स्थापना के बाद फील्ड डिवाइस से लॉजिक सॉल्वर सॉफ़्टवेयर तक सिग्नल अखंडता सत्यापित करने के लिए पूर्ण पॉइंट-टू-पॉइंट लूप जांच करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
