उत्पाद विवरण

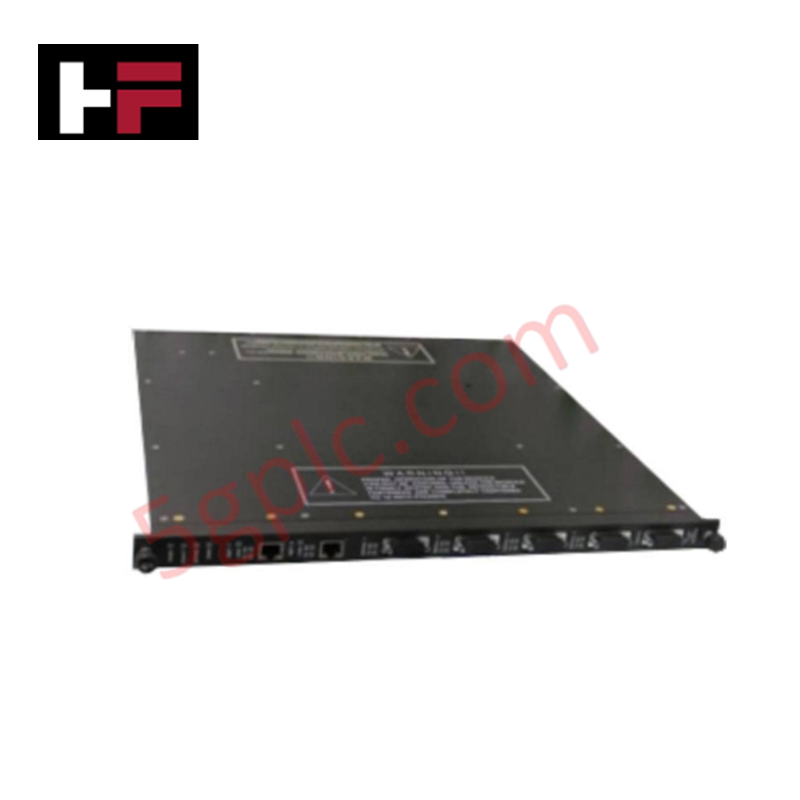

Triconex 3708E, जिसे 3708E थर्मोकपल एनालॉग इनपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, Tricon सुरक्षा सिस्टम प्लेटफार्मों के भीतर मल्टी-चैनल थर्मोकपल सिग्नल अधिग्रहण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 3708E |
| ब्रांड | Triconex |
| वजन | तकनीकी मैनुअल देखें |
| आयाम | मानक Tricon मॉड्यूल फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | 0 डिग्री सेल्सियस से 60 डिग्री सेल्सियस |
| चैनल | 16 डिफरेंशियल, पृथक |
| इनपुट इम्पीडेंस | 30 मेगाओम (DC) न्यूनतम |
| समर्थित प्रकार | J, K, T, E थर्मोकपल |
TMR सुरक्षा प्रणाली की अखंडता और गैल्वैनिक पृथक्करण
Triconex 3708E को TMR 2oo3 आर्किटेक्चर के भीतर संचालन के लिए डिज़ाइन किया गया है, जो तीन समानांतर सिग्नल पथों में बहुमत-वोटिंग लॉजिक को निष्पादित करके दोष-सहिष्णु एनालॉग मापन प्रदान करता है। SIL3 प्रमाणन मानकों को बनाए रखने के लिए, मॉड्यूल गैल्वैनिक पृथक्करण लागू करता है, जिसमें चैनल-से-चैनल या चैनल-से-ग्राउंड के बीच अधिकतम सामान्य मोड वोल्टेज रेटिंग 200 VDC है। यह पृथक्करण उच्च प्रदर्शन शोर अस्वीकृति (-90 dB 0-60 Hz पर) द्वारा बढ़ाया गया है ताकि उच्च हस्तक्षेप वाले वातावरण में थर्मोकपल की सटीक निगरानी सुनिश्चित की जा सके। आंतरिक सर्किट डायग्नोस्टिक विफलता या परिभाषित परिचालन मापदंडों से अधिक होने की स्थिति में, मॉड्यूल फेल-सेफ स्थिति निष्पादन करता है ताकि मुख्य प्रोसेसर को दोष की सूचना दी जा सके, जिससे सुरक्षा लॉजिक में दूषित एनालॉग डेटा के उपयोग को रोका जा सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 3708E मॉड्यूल सक्रिय सिस्टम संचालन के दौरान हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: हाँ, 3708E हॉट-स्वैप क्षमता के लिए डिज़ाइन किया गया है। मॉड्यूल के सम्मिलन पर, यह स्वचालित पावर-ऑन सेल्फ-टेस्ट और सक्रिय रेडंडेंट जोड़ी के साथ सिंक्रनाइज़ेशन रूटीन करता है, उसके बाद इनपुट स्कैनिंग के लिए मान्य किया जाता है।
प्रश्न: क्या इस मॉड्यूल के लिए फील्ड-साइड कोल्ड जंक्शन कम्पेंसेशन (CJC) आवश्यक है?
उत्तर: 3708E आंतरिक एनालॉग-से-डिजिटल रूपांतरण और स्केलिंग करता है। उपयोगकर्ताओं को यह सुनिश्चित करना चाहिए कि थर्मोकपल एक्सटेंशन वायर एक संगत आइसोथर्मल टर्मिनल ब्लॉक पर समाप्त हो ताकि कोल्ड जंक्शन तापमान संदर्भ की सटीकता बनी रहे।
फील्ड स्थापना दिशानिर्देश
- सम्मिलन से पहले सुनिश्चित करें कि चेसिस स्लॉट एनालॉग इनपुट मॉड्यूल के लिए कॉन्फ़िगर किया गया है।
- मॉड्यूल को चेसिस गाइड रेल के साथ संरेखित करें और इसे बैकप्लेन कनेक्टर में पूरी तरह से बैठाएं ताकि यांत्रिक और विद्युत जुड़ाव सुरक्षित हो सके।
- सही चेसिस ग्राउंड कनेक्शन सुनिश्चित करने के लिए फ्रंट-पैनल कैप्टिव स्क्रू को कसें।
- सभी फील्ड इनपुट के लिए शील्डेड थर्मोकपल एक्सटेंशन वायर का उपयोग करें, यह सुनिश्चित करते हुए कि शील्ड को निर्दिष्ट कैबिनेट टर्मिनेशन पॉइंट पर ग्राउंड किया गया हो ताकि सामान्य मोड शोर अस्वीकृति को अनुकूलित किया जा सके।
- आवेदन-विशिष्ट तापमान सीमा के भीतर मॉड्यूल की सटीकता सत्यापित करने के लिए प्रिसिजन थर्मोकपल सिम्युलेटर का उपयोग करके प्रारंभिक कैलिब्रेशन जांच करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
