उत्पाद विवरण

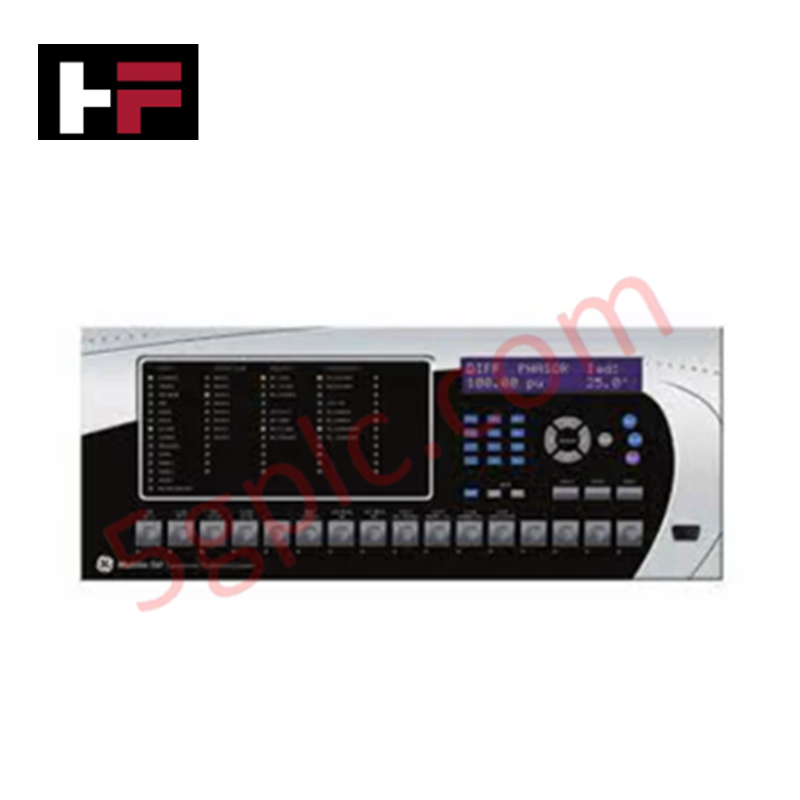

GE T35-W00-HKH-F8M-H6V-M8M-P6V-U6V-W6V, जिसे T35 ट्रांसफॉर्मर प्रोटेक्शन सिस्टम के रूप में भी सूचीबद्ध किया गया है, विद्युत सबस्टेशन नेटवर्क में उच्च गति डिफरेंशियल प्रोटेक्शन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह हार्डवेयर छह सेट तक के करंट ट्रांसफॉर्मर (CT) से विद्युत धारा को प्रोसेस करता है ताकि फेज और ग्राउंड ओवरकरंट लॉजिक प्रोफाइल निष्पादित किए जा सकें। डिजिटल डेटा रूटिंग एकीकृत प्रोसेस बस इंटरफेस और व्यापक क्षेत्र नेटवर्क के माध्यम से विशेष फर्मवेयर निष्पादन चरणों का उपयोग करके संभाली जाती है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | T35-W00-HKH-F8M-H6V-M8M-P6V-U6V-W6V |
| ब्रांड | GE |
| उत्पत्ति | तकनीकी विनिर्देश फैक्ट्री उत्पत्ति निर्धारित करते हैं |
| वजन | आंतरिक मॉड्यूल कॉन्फ़िगरेशन पर निर्भर |
| आयाम | मानक T35 रैक माउंट चेसिस आकार लागू होता है |
| ऑपरेटिंग तापमान | औद्योगिक ग्रेड वर्गीकरण |
| पावर खपत | स्लॉट आबादी घनत्व पर निर्भर |
| प्रोटेक्शन प्रोफाइल | ट्रांसफॉर्मर डिफरेंशियल, फेज ओवरकरंट, ग्राउंड ओवरकरंट |
| करंट इनपुट | 6 सेट तक के CT कनेक्शन |
| प्रोसेस बस समर्थन | IEC 61850-9-2LE, IEC 61869, IEC 61850-9-2 हार्डफाइबर |
| संचार प्रोटोकॉल | IEC 61850 संस्करण 1 और 2, रूटेबल GOOSE (R-GOOSE) |
| सिस्टम सुरक्षा | CyberSentry इन्फ्रास्ट्रक्चर एक्सेस नियंत्रण और हार्डनिंग के लिए |
| I/O चयन | उच्च घनत्व डिजिटल इनपुट और आउटपुट मॉड्यूल विकल्प |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क
हार्डवेयर प्लेटफ़ॉर्म एक उच्च प्राथमिकता वाले आंतरिक बस का उपयोग करता है ताकि मल्टी-चैनल करंट इनपुट सैंपलिंग चक्रों को संरेखित किया जा सके, जो सुरक्षा-सम्वेदनशील ऑटोमेशन अवस्थाओं में सख्त फर्मवेयर फ्लैश संगतता लागू करता है। रीयल-टाइम प्रोटेक्शन कार्य बाहरी नेटवर्क संचार इंटरफेस से स्वतंत्र रूप से चलते हैं, यह सुनिश्चित करते हुए कि रूटेबल GOOSE (R-GOOSE) या स्थानीय प्रोसेस बस निष्पादन रूटीन के माध्यम से व्यापक क्षेत्र डेटा डिलीवरी कोर ट्रांसफॉर्मर डिफरेंशियल ट्रिप सर्किट में प्रोसेसिंग विलंब या जिटर नहीं लाती।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या प्रोटेक्शन सिस्टम चालू रहते हुए आंतरिक उच्च घनत्व I/O मॉड्यूल बदले जा सकते हैं?
उत्तर: नहीं। आंतरिक बैकप्लेन पावर आर्किटेक्चर हॉट-स्वैपिंग के लिए डिज़ाइन नहीं किया गया है। आंतरिक मॉड्यूल कार्ड निकालने या स्थापित करने से पहले नियंत्रण पावर को पूरी तरह से यूनिट से डिस्कनेक्ट करना आवश्यक है ताकि विद्युत ट्रांज़िएंट या अस्थिर लॉजिकल आउटपुट स्थिति से बचा जा सके।
प्रश्न: 6 सेट के CT इनपुट से समवर्ती मापों को प्रोसेसिंग लूप में कैसे समायोजित किया जाता है?
उत्तर: डिजिटल प्रोसेसिंग ब्लॉक सभी 6 करंट ट्रांसफॉर्मर इनपुट को सिंक्रोनसली सैंपल करता है। आंतरिक क्लॉक संरचना इनपुट मैट्रिस में निर्धारकता बनाए रखती है, जो एकल प्रोसेसिंग उप-चक्र के भीतर डिफरेंशियल समीकरण और फेज संतुलन की गणना करती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- अर्थिंग प्रक्रिया: रैक चेसिस के पीछे समर्पित ग्राउंडिंग स्टड से मास्टर इलेक्ट्रिकल क्यूबिकल ग्राउंड बस बार तक एक कम-इम्पीडेंस तांबे की अर्थिंग पट्टी सुरक्षित करें।
- CT शॉर्टिंग ब्लॉक्स: सुनिश्चित करें कि सभी 6 सेट के करंट ट्रांसफॉर्मर सेकेंडरी लाइनें बाहरी शॉर्टिंग ब्लॉक्स के माध्यम से वायर की गई हों। प्राथमिक उच्च-वोल्टेज लाइन लोड में होने पर कभी भी CT सेकेंडरी सर्किट को ओपन-सर्किट न करें।
- कंडुइट और सिग्नल पृथक्करण: सभी फाइबर ऑप्टिक प्रोसेस बस चैनल और निम्न-वोल्टेज डिजिटल सिग्नल वायरिंग को पृथक ग्राउंडेड मेटल कंडुइट के माध्यम से एसी पावर लाइनों या उच्च-वोल्टेज संपर्क आउटपुट ट्रेसेस से दूर मार्गदर्शित करें।
