उत्पाद विवरण

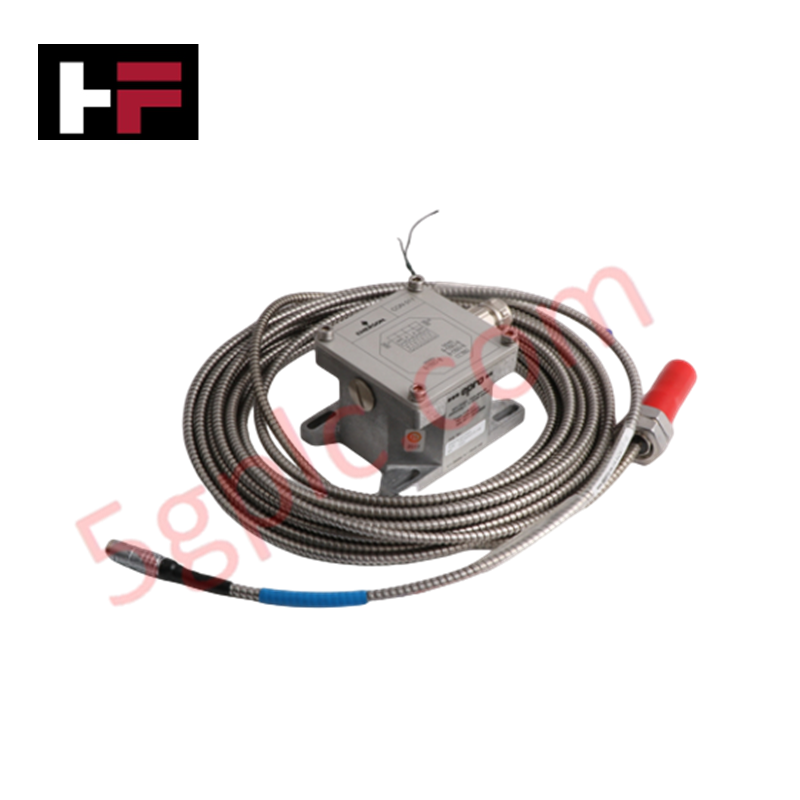

घूर्णन मशीनरी में सटीक शाफ्ट विस्थापन निगरानी के लिए कॉन्फ़िगर किया गया, Epro PR6424/010-140 (CON011 एडी करंट विस्थापन ट्रांसड्यूसर) सापेक्ष रेडियल और अक्षीय शाफ्ट कंपन को मापने के लिए प्रत्यक्ष भौतिक विद्युत निष्पादन प्रदान करता है। यह प्रणाली इलेक्ट्रोमैग्नेटिक प्रेरण का उपयोग करके प्रॉब टिप और निरीक्षित चालक लक्ष्य के बीच के अंतर के अनुपात में एक रैखिक वोल्टेज आउटपुट उत्पन्न करती है, जो निरंतर रोटर डायनेमिक्स मूल्यांकन को सक्षम बनाती है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | PR6424/010-140 (CON011) |
| ब्रांड | Epro |
| मूल | यूएसए |
| वजन | 0.2 किग्रा |
| आयाम | 5.1 सेमी x 14.0 सेमी x 19.1 सेमी |
| ऑपरेटिंग तापमान | निर्दिष्ट नहीं |
| पावर खपत | निर्दिष्ट नहीं |
| ट्रांसड्यूसर प्रकार | एडी करंट विस्थापन |
एडी-करंट प्रॉब स्केलिंग और रोटर डायनेमिक्स
PR6424/010-140 प्रणाली निर्दिष्ट ट्रांसड्यूसर मापन सीमा में रैखिक सिग्नल आउटपुट प्रदान करने के लिए डिज़ाइन की गई है। निगरानी उपकरण के साथ इंटरफेस करते समय कंपन डेटा की सटीकता बनाए रखने के लिए उचित एडी-करंट प्रॉब स्केलिंग आवश्यक है। कमीशनिंग के दौरान, ऑपरेटरों को -10 VDC लक्ष्य के खिलाफ गैप वोल्टेज सत्यापन करना चाहिए, यह सुनिश्चित करते हुए कि प्रॉब टिप ट्रांसड्यूसर की संवेदनशीलता वक्र के रैखिक खंड के भीतर स्थित हो। यह कैलिब्रेशन शाफ्ट के कक्ष और विषमता सहित सटीक रोटर डायनेमिक्स को कैप्चर करने के लिए आवश्यक है, जबकि मल्टी-प्रॉब एरे कॉन्फ़िगरेशन में क्रॉस-टॉक दमन सीमाओं के प्रभाव को कम करता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: सटीक विस्थापन रीडिंग प्राप्त करने के लिए मुख्य आवश्यकता क्या है?
उत्तर: प्रॉब टिप को चालक शाफ्ट सतह के लंबवत स्थापित किया जाना चाहिए। 90 डिग्री के कोण से कोई विचलन या गैर-चालक क्षेत्र पर स्थिति सिग्नल गैर-रैखिकता और मापन त्रुटियों का कारण बनेगी।
प्रश्न: CON011 मॉड्यूल उच्च-आवृत्ति विद्युतचुंबकीय हस्तक्षेप को कैसे संभालता है?
उत्तर: CON011 प्रणाली सामान्य-मोड शोर को अस्वीकार करने के लिए सिग्नल कंडीशनिंग सर्किटरी को शामिल करती है। कोएक्सियल इंटरकनेक्ट केबल की शील्डिंग निरंतर होनी चाहिए और प्रभावी EMI दमन सुनिश्चित करने के लिए मॉनिटरिंग रैक पर अर्थ ग्राउंड से जुड़ी होनी चाहिए।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग से पहले PR6424 प्रॉब टिप की सतह पर क्षति या मलबे के लिए निरीक्षण करें, क्योंकि अनियमितताएं चुंबकीय क्षेत्र को बदल सकती हैं और विस्थापन डेटा को विकृत कर सकती हैं।
- प्रदान किए गए माउंटिंग हार्डवेयर का उपयोग करके प्रॉब को सुरक्षित करें, यह सुनिश्चित करते हुए कि असेंबली कंपन-प्रतिरोधी हो ताकि ब्रैकेट अनुनाद के कारण गलत रीडिंग न हो।
- कोएक्सियल सिग्नल केबलिंग को समर्पित, ग्राउंडेड धातु के कंडुइट के माध्यम से मार्गदर्शित करें, जो मोटर पावर या एसी मेन वायरिंग से अलग हो।
- मशीन को पूर्ण गति पर चलाने से पहले उच्च-इम्पीडेंस डिजिटल मल्टीमीटर का उपयोग करके गैप वोल्टेज को सटीक रूप से नाममात्र लक्ष्य मान पर सेट करें।
- नियमित रखरखाव चक्रों के दौरान सभी कनेक्टर इंटरफेस का ऑक्सीकरण या ढीलापन के लिए निरीक्षण करें ताकि सिग्नल अखंडता बनी रहे।
