उत्पाद विवरण

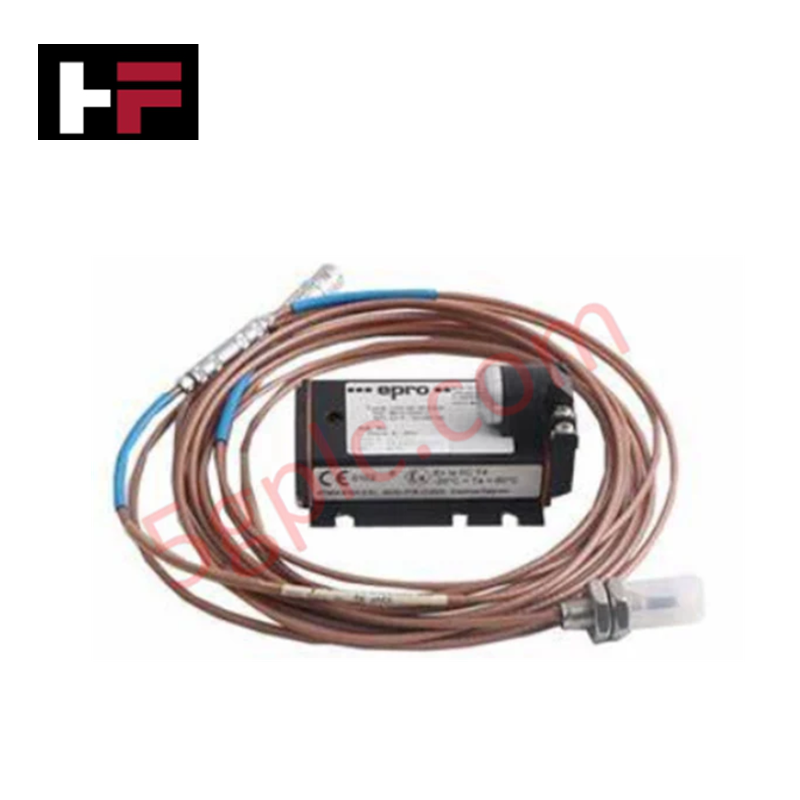

घुमने वाली मशीनरी में उच्च-सटीक विस्थापन और कंपन निगरानी के लिए कॉन्फ़िगर किया गया, Emerson EPRO PR6423/014-030 (PR6423/014-030) ट्रांसड्यूसर, CON021 सिग्नल कनवर्टर के साथ मिलकर सीधे भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | PR6423/014-030 + CON021 |
| ब्रांड | Emerson EPRO |
| उत्पत्ति | जर्मनी |
| वजन | लगभग 0.35 किग्रा (संयुक्त) |
| आयाम | प्रोब: 8 मिमी व्यास; कनवर्टर: LMgSi एल्यूमिनियम हाउसिंग |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +150 डिग्री सेल्सियस (सेंसर); -30 डिग्री सेल्सियस से +100 डिग्री सेल्सियस (कनवर्टर) |
| पावर खपत | -23 VDC से -32 VDC |
| मापन सीमा | 2.0 मिमी (0.08 इंच) |
गैप वोल्टेज सत्यापन (-10 VDC लक्ष्य)
यह सिस्टम ट्रांसड्यूसर प्रोब को चलाने के लिए एक ऑस्सीलेटर सर्किट का उपयोग करता है, जो विस्थापन का पता लगाने के लिए एक विद्युतचुंबकीय क्षेत्र बनाता है। सटीक रैखिकता सुनिश्चित करने के लिए, कमीशनिंग के दौरान सटीक गैप वोल्टेज सत्यापन आवश्यक है। कनवर्टर अपनी आउटपुट विशेषता को -10 VDC के नाममात्र लक्ष्य के आसपास केंद्रित करता है, जो भौतिक मापन गैप के मध्य-बिंदु का प्रतिनिधित्व करता है। इस -10 VDC बेसलाइन का रखरखाव सटीक सिग्नल ट्रैकिंग के लिए अनिवार्य है; महत्वपूर्ण विचलन यांत्रिक असंतुलन, ट्रांसड्यूसर संतृप्ति, या चालक लक्ष्य सतह के क्षरण को दर्शाते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 3.0 मिमी प्रारंभिक एयर गैप का यांत्रिक महत्व क्या है?
उत्तर: 3.0 मिमी प्रारंभिक एयर गैप प्रोब टिप के सापेक्ष लक्ष्य शाफ्ट के लिए संदर्भ दूरी स्थापित करता है। यह स्थिति CON021 कनवर्टर के कैलिब्रेटेड रैखिक क्षेत्र के भीतर आउटपुट सिग्नल को बनाए रखती है, जो स्थैतिक और गतिशील विस्थापन माप दोनों के लिए इष्टतम संवेदनशीलता प्रदान करती है।
प्रश्न: क्या CON021 कनवर्टर को उच्च-कंपन वातावरण में माउंट किया जा सकता है?
उत्तर: CON021 में IP20 सुरक्षा रेटिंग है और इसे चार M5x20 स्क्रू का उपयोग करके पैनल माउंटिंग के लिए डिज़ाइन किया गया है। यदि स्थापना वातावरण में कंपन, नमी, या धातु कण शामिल हैं, तो सिग्नल की अखंडता सुनिश्चित करने और आंतरिक सर्किट की सुरक्षा के लिए इसे एक एनक्लोजर के भीतर रखा जाना चाहिए।
फील्ड इंस्टॉलेशन दिशानिर्देश
- मशीन संचालन के दौरान अतिरिक्त यांत्रिक शोर को कम करने और हाउसिंग थकान को रोकने के लिए ट्रांसड्यूसर प्रोब को एक कठोर, कंपन-इन्सुलेटेड ब्रैकेट में माउंट करें।
- सुनिश्चित करें कि मापन लक्ष्य सतह फेरोमैग्नेटिक स्टील (जैसे AISI 4140) से बनी हो और विद्युत चालकता बनाए रखने के लिए गैर-चालक कोटिंग से मुक्त हो।
- सेंसर टिप को भौतिक संपर्क क्षति से बचाने के लिए गैर-धातु फीलर गेज का उपयोग करके नाममात्र 3.0 मिमी एयर गैप स्थापित करें।
- सिग्नल केबलिंग को ग्राउंडेड धातु कंड्यूट के माध्यम से मार्गदर्शित करें, और बाहरी विद्युतचुंबकीय हस्तक्षेप को कम करने के लिए लाइनों को उच्च-धारा वाले AC मोटर सप्लाई लाइनों से भौतिक रूप से अलग रखें।
- ग्राउंड-लूप करंट को CON021 कनवर्टर सर्किट में इंजेक्ट होने से रोकने के लिए सिग्नल शील्ड को केवल मॉनिटरिंग सिस्टम (DCS/TSI) रैक पर समाप्त करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
