उत्पाद विवरण

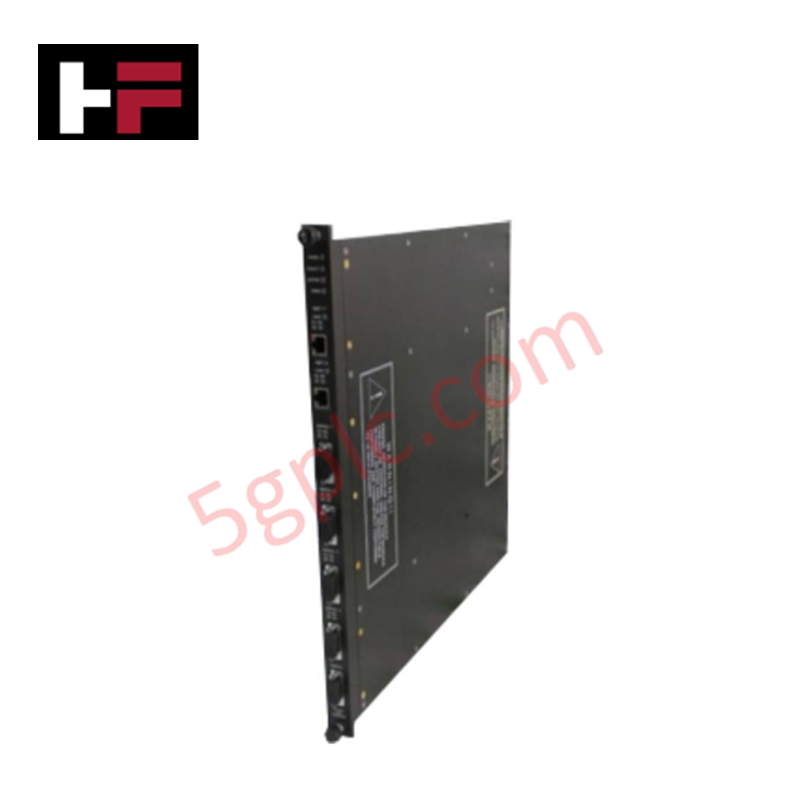

Triconex PI3381, जिसे 3381 पल्स इनपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, Tricon सुरक्षा सिस्टम प्लेटफार्मों के भीतर उच्च गति पल्स सिग्नल अधिग्रहण और प्रक्रिया इंटरफ़ेस निगरानी के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | PI3381 |
| ब्रांड | Triconex |
| आयाम | मानक Tricon मॉड्यूल फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | औद्योगिक मानक सीमा |
| इनपुट प्रकार | डिफरेंशियल |
| अधिकतम ऑपरेटिंग वोल्टेज | +/- 33 VDC |
| सेंसर संगतता | मैग्नेटिक, सक्रिय, ओपन-कलेक्टर |
TMR सुरक्षा प्रणाली और सिग्नल अखंडता
Triconex PI3381 को ट्रिपल मॉड्यूलर रेडंडेंसी (TMR) 2oo3 सुरक्षा वातावरण में तैनाती के लिए डिज़ाइन किया गया है। यह मॉड्यूल उच्च-रिज़ॉल्यूशन सिग्नल प्रोसेसिंग करता है, बहुमत-वोटिंग लॉजिक का उपयोग करके पुनरावृत्त चैनलों में आने वाले पल्स डेटा की वैधता निर्धारित करता है। गैल्वैनिक आइसोलेशन का उपयोग फील्ड-साइड सेंसर लूप्स को सिस्टम बैकप्लेन से अलग करने के लिए किया जाता है, जिससे शोर और अस्थायी वोल्टेज के प्रसार को रोका जाता है। एक SIL3 प्रमाणित प्रणाली के घटक के रूप में, PI3381 फेल-सेफ स्थिति निष्पादन का समर्थन करता है; यदि डायग्नोस्टिक निगरानी अवैध इनपुट स्थिति या घटक विचलन का पता लगाती है, तो मॉड्यूल प्रक्रिया अखंडता बनाए रखने और निर्धारक प्रणाली व्यवहार सुनिश्चित करने के लिए एक परिभाषित सुरक्षित स्थिति में स्थानांतरित हो जाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या PI3381 मॉड्यूल लोड के तहत हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: हाँ, मॉड्यूल सक्रिय चेसिस के भीतर हॉट-स्वैपिंग का समर्थन करता है। सम्मिलन के बाद, सिस्टम एक स्वचालित डायग्नोस्टिक हैंडशेक करता है ताकि नए मॉड्यूल को TMR वोटिंग मैट्रिक्स में एकीकृत किया जा सके, इससे पहले कि सक्रिय चैनल प्रोसेसिंग पुनः शुरू हो।
प्रश्न: डिफरेंशियल सिग्नलों के लिए प्राथमिक इनपुट संवेदनशीलता आवश्यकताएँ क्या हैं?
उत्तर: मॉड्यूल को 2 Hz से 32,000 Hz की आवृत्ति सीमा के लिए न्यूनतम 500 mV पी-पी डिफरेंशियल इनपुट की आवश्यकता होती है। इन थ्रेशोल्ड से नीचे सिग्नल स्तर अस्थायी डेटा कैप्चर या डायग्नोस्टिक फॉल्ट ट्रिगर कर सकते हैं।
फील्ड स्थापना दिशानिर्देश
- सुनिश्चित करें कि लक्षित चेसिस स्लॉट पल्स/प्रक्रिया इंटरफ़ेस मॉड्यूल के लिए कॉन्फ़िगर किया गया है।
- मॉड्यूल को चेसिस गाइड रेल्स के साथ संरेखित करें और बैकप्लेन कनेक्टर पूरी तरह से बैठने तक दृढ़, स्थिर दबाव लागू करें।
- फ्रंट-पैनल कैप्टिव स्क्रू को कसें ताकि कैबिनेट फ्रेम के साथ उचित ग्राउंड कनेक्शन सुनिश्चित हो सके।
- सभी डिफरेंशियल इनपुट सिग्नलों के लिए शील्डेड केबलिंग का उपयोग करें, और विद्युतचुंबकीय हस्तक्षेप को कम करने के लिए केबल शील्ड को निर्दिष्ट कैबिनेट ग्राउंड बस पर समाप्त करें।
- स्थापना के बाद सिस्टम सॉफ़्टवेयर के माध्यम से इनपुट आवृत्ति स्केलिंग की सत्यापन जांच करें ताकि जुड़े सेंसर पल्स आउटपुट के साथ संरेखण सुनिश्चित हो सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
