उत्पाद विवरण

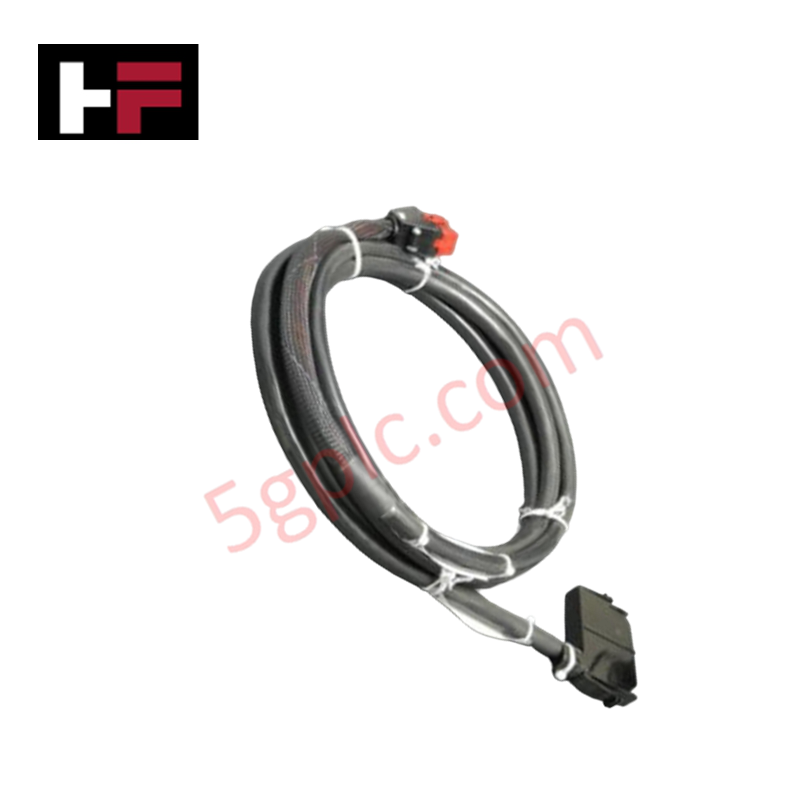

ABB Infi-90 DCS कैबिनेट में I/O मॉड्यूल और टर्मिनेशन यूनिट के बीच सिग्नल रूटिंग के लिए कॉन्फ़िगर किया गया ABB NKTU01-25 (NKTU01 प्रीफैब्रिकेटेड केबल) प्रत्यक्ष भौतिक/विद्युत कनेक्शन प्रदान करता है। यह असेंबली फ़ैक्टरी-मोल्डेड मल्टी-पिन कनेक्टर के माध्यम से रैक-माउंटेड कार्ड केज और फ़ील्ड टर्मिनेशन असेंबली के बीच मल्टी-चैनल फ़ील्ड डिस्क्रीट और एनालॉग सिग्नल ट्रांसफ़र करती है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | NKTU01-25 |
| ब्रांड | ABB |
| उत्पत्ति | रोमानिया |
| वज़न | 0.85 kg |
| आयाम | 304.8 mm x 304.8 mm x 76.2 mm (पैकेज) |
| ऑपरेटिंग तापमान | -20 deg C से +70 deg C |
| पावर खपत | पैसिव सिग्नल कंडक्टर ड्रॉ |
| केबल व्यास | 7.62 mm |
| कंडक्टर प्रकार | प्रीफैब्रिकेटेड शील्डेड मल्टी-कंडक्टर असेंबली |
| टर्मिनेशन असेंबली | मोल्डेड मल्टी-पिन कार्ड कनेक्टर इंटरफ़ेस |
| उत्पाद परिवार | Infi-90 DCS |
डिटरमिनिस्टिक नेटवर्क बैकप्लेन और सिस्टम सिग्नल इंटेग्रिटी
NKTU01-25 इंटरकनेक्टिंग केबल I/O प्रोसेसिंग कार्ड और फ़ील्ड टर्मिनेशन हार्डवेयर के बीच कम-इम्पीडेंस कंडक्टर पथ प्रदान करके बैकप्लेन बस संचार की गति और सिग्नल विश्वसनीयता बनाए रखती है। ऑनबोर्ड शील्डिंग परतें पास के कैबिनेट वायरिंग से उत्पन्न विद्युतचुंबकीय कपलिंग से एनालॉग करंट लूप और डिजिटल टेलीमेट्री को अलग रखती हैं।
Infi-90 कैबिनेट आर्किटेक्चर में I/O घनत्व के विस्तार और भौतिक लेआउट संबंधी आवश्यकताओं के अनुरूप तैयार की गई यह प्रीफैब्रिकेटेड असेंबली लगातार एकसमान चैनल पिनआउट मैपिंग सुनिश्चित करती है। मोल्डेड स्ट्रेन-रिलीफ़ बूट कनेक्टर इंटरफ़ेस पर यांत्रिक तनाव को अवशोषित करते हैं और रैक मेंटेनेंस के दौरान आंतरिक वायर टर्मिनेशन को भौतिक थकान से बचाते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या NKTU01-25 केबल को इंस्टॉलेशन से पहले मैनुअल वायरिंग पिनआउट कॉन्फ़िगरेशन की आवश्यकता होती है?
उत्तर: नहीं, NKTU01-25 एक फ़ैक्टरी-टर्मिनेटेड, प्रीफैब्रिकेटेड केबल असेंबली है, जिसे निर्दिष्ट I/O कार्ड और टर्मिनेशन यूनिट के बीच सीधे प्लग-एंड-प्ले इंस्टॉलेशन के लिए डिज़ाइन किया गया है।
प्रश्न: केबल बंडल के भीतर कंडक्टरों के बीच सिग्नल क्रॉस-टॉक को कैसे कम किया जाता है?
उत्तर: यह केबल उच्च-घनत्व वाली धात्विक शील्ड में लिपटी आंतरिक ट्विस्टेड-पेयर कंडक्टर ज्यामिति का उपयोग करती है, जिससे चैनल-से-चैनल कैपेसिटिव कपलिंग और बाहरी विद्युत हस्तक्षेप कम होता है।
प्रश्न: कैबिनेट के भीतर NKTU01-25 केबल रूट करते समय कौन-सी भौतिक सावधानियाँ बरतनी चाहिए?
उत्तर: केबल की बेंड रेडियस सीमाएँ बनाए रखनी चाहिए और असेंबली को उच्च-वोल्टेज AC वितरण बस से दूर कैबिनेट वायरिंग चैनल के साथ सुरक्षित करना चाहिए।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- केबल कनेक्टर जोड़ने या अलग करने से पहले लक्षित I/O स्लॉट और फ़ील्ड टर्मिनेशन यूनिट को डी-एनर्जाइज़ करें।
- कनेक्टर जोड़ने से पहले दोनों सिरों पर कनेक्टर पिन और हाउसिंग की-वे का निरीक्षण करें, ताकि सही यांत्रिक संरेखण सुनिश्चित हो।
- केबल कनेक्टर को उनके संबंधित हेडर में पूरी तरह सीट करें, जब तक कि रिटेनिंग क्लिप या स्क्रू मज़बूती से लॉक न हो जाएँ।
- कनेक्टर टर्मिनल पर यांत्रिक तनाव रोकने के लिए गैर-घर्षणकारी केबल टाई का उपयोग करके केबल को आंतरिक वर्टिकल डक्टिंग के साथ सुरक्षित करें।
- कम-इम्पीडेंस अर्थ ग्राउंडिंग बनाए रखने के लिए शील्ड ड्रेन वायर के संपर्क कैबिनेट ग्राउंड रेल के साथ संरेखित हों, यह सुनिश्चित करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
