उत्पाद विवरण

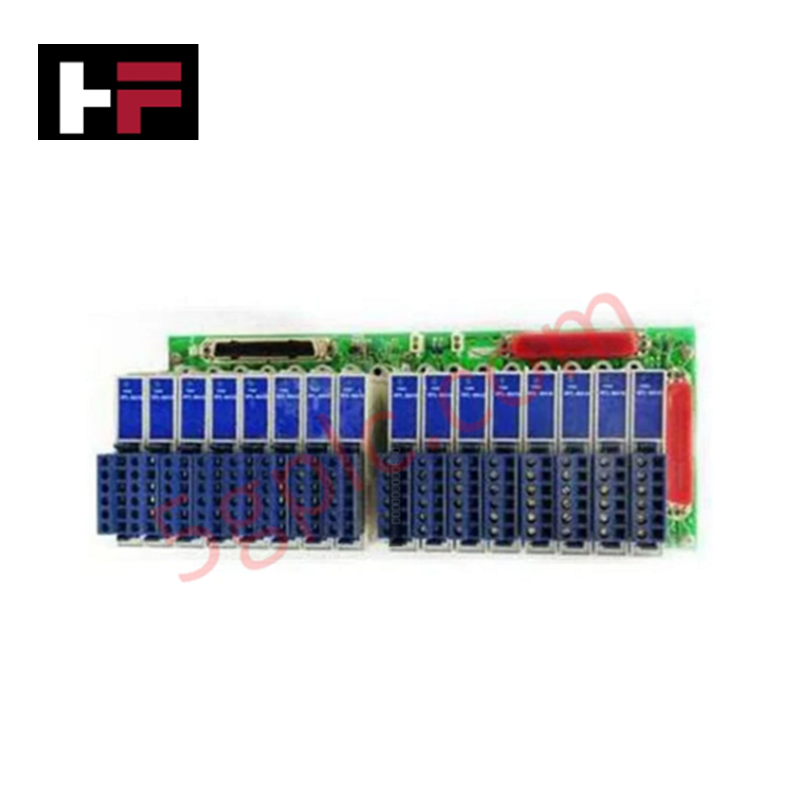

Honeywell वितरित नियंत्रण प्रणालियों में उच्च-स्तरीय एनालॉग इनपुट सिग्नल कंडीशनिंग के लिए कॉन्फ़िगर किया गया Honeywell MU-GAIH22 (MU-GAIH22 उच्च-स्तरीय एनालॉग इनपुट FTA) प्रत्यक्ष भौतिक/विद्युत कार्यान्वयन प्रदान करता है। यह असेंबली फील्ड ट्रांसमीटर के प्रक्रिया सिग्नलों को सिस्टम I/O कार्डों तक पहुंचाती है और मानक एनालॉग इंस्ट्रुमेंटेशन लूप्स के लिए चैनल आइसोलेशन तथा टर्मिनेशन प्रदान करती है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देशन |
|---|---|
| मॉडल | MU-GAIH22 |
| ब्रांड | Honeywell |
| मूल देश | USA |
| ऑपरेटिंग तापमान | -20 से 60 deg C |
| पावर खपत | बैकप्लेन/I/O सबसिस्टम कनेक्शन के माध्यम से संचालित |
| उत्पाद प्रकार | उच्च-स्तरीय एनालॉग इनपुट फील्ड टर्मिनेशन असेंबली |
| माउंटिंग प्रकार | DIN Rail |
| टर्मिनल प्रकार | Type C टर्मिनल |
| मॉड्यूल आकार वर्ग | B |
| आइसोलेशन | गैल्वेनिक रूप से पृथक चैनल |
| स्टोरेज तापमान | -40 से 85 deg C |
प्रक्रिया नियंत्रण और फील्ड लूप आइसोलेशन
MU-GAIH22 विद्युत शोर को कम करने और फील्ड इंस्ट्रुमेंटेशन तथा नियंत्रण कक्ष इलेक्ट्रॉनिक्स के बीच उच्च-वोल्टेज क्षणिक उतार-चढ़ाव को रोकने के लिए गैल्वेनिक रूप से पृथक चैनल प्रदान करता है। 4-20 mA HART लूप प्रोटोकॉल आर्किटेक्चर में संचालन के लिए डिज़ाइन की गई यह असेंबली, वितरित फील्ड ट्रांसमीटरों में ग्राउंड लूप बनने से रोकने के लिए एनालॉग प्रक्रिया चर को पृथक करती है। निष्क्रिय और सक्रिय कंडीशनिंग सर्किट प्रक्रिया निगरानी चैनलों में एनालॉग मापन की सटीकता बनाए रखते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मानक एनालॉग इनपुट सिग्नलों के लिए MU-GAIH22 को बाहरी टर्मिनेशन रेसिस्टर्स की आवश्यकता होती है?
उत्तर: नहीं, मॉड्यूल में ऑनबोर्ड सिग्नल कंडीशनिंग और टर्मिनेशन सर्किट एकीकृत हैं, जो बाहरी लोड रेसिस्टर्स की आवश्यकता के बिना मानक उच्च-स्तरीय एनालॉग इनपुट से मेल खाते हैं।
प्रश्न: क्या होस्ट I/O सबसिस्टम के सक्रिय रूप से संचालित रहने के दौरान MU-GAIH22 को स्थापित या हटाया जा सकता है?
उत्तर: नहीं, विद्युत क्षति रोकने और अप्रत्याशित लॉजिक ट्रिप से बचने के लिए FTA को स्थापित या हटाने से पहले संबंधित I/O सबसिस्टम की पावर बंद करनी होगी।
फील्ड इंस्टॉलेशन दिशानिर्देश
- DIN Rail माउंटिंग: Class B असेंबली को मानक DIN rail पर संरेखित करें और तब तक मजबूती से दबाएं, जब तक मैकेनिकल लॉकिंग लैच सुरक्षित रूप से अपनी जगह पर क्लिक न कर जाए।
- कैबिनेट वायु प्रवाह: -20 से 60 deg C ऑपरेटिंग सीमा के भीतर एन्क्लोज़र की सतह पर बिना रुकावट परिवेशी वायु संवहन की अनुमति देने के लिए मॉड्यूल को DIN rail पर लंबवत रखें।
- एनालॉग केबलिंग: विद्युतचुंबकीय और रेडियो-फ्रीक्वेंसी हस्तक्षेप को कम करने के लिए शील्डेड ट्विस्टेड-पेयर केबल का उपयोग करके फील्ड ट्रांसमीटर कनेक्ट करें।
- शील्ड ग्राउंडिंग: गैल्वेनिक आइसोलेशन की अखंडता बनाए रखने के लिए फील्ड केबल शील्ड को निर्धारित कैबिनेट सिंगल-पॉइंट ग्राउंड बार पर टर्मिनेट करें।
- I/O सबसिस्टम आइसोलेशन: फील्ड वायरिंग कनेक्ट करने या असेंबली की सर्विसिंग करने से पहले संबंधित I/O रैक की सभी पावर फीड को डी-एनर्जाइज़ करें।
