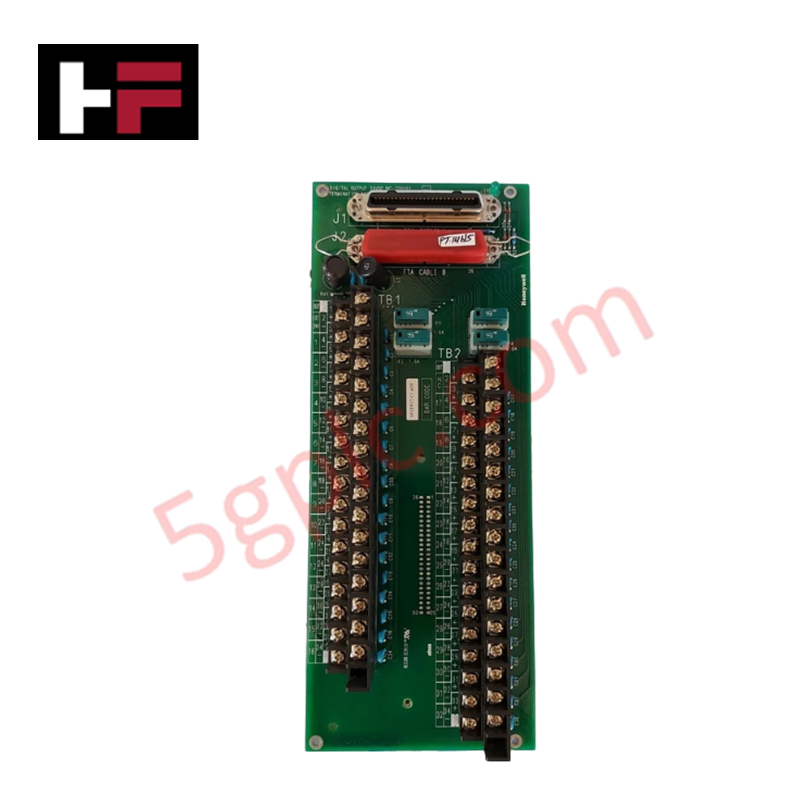

MC-TDOY62 | Honeywell 51204156-175 एक्सपेरियन PKS 32-चैनल डिजिटल आउटपुट FTA

उत्पाद अवलोकन

 Honeywell MC-TDOY62 (51204156-175) एक उच्च-घनत्व डिजिटल आउटपुट फील्ड टर्मिनेशन असेंबली (FTA) के रूप में कार्य करता है, जो विशेष रूप से Honeywell Experion PKS आर्किटेक्चर के लिए डिज़ाइन किया गया है। यह 100% नया और मूल मॉड्यूल 32 स्वतंत्र, पृथक डिजिटल आउटपुट चैनलों का प्रबंधन करता है। यह नियंत्रण प्रणाली के I/O प्रोसेसर और फील्ड-साइड डिस्क्रीट उपकरणों जैसे सोलिनॉइड, रिले और संकेतकों के बीच महत्वपूर्ण पुल का काम करता है। मजबूत पृथक्करण और उच्च करंट ड्राइविंग क्षमता प्रदान करके, यह जटिल प्रक्रिया वातावरण में निश्चित नियंत्रण निष्पादन सुनिश्चित करता है।

तकनीकी विनिर्देश

• निर्माता: Honeywell

• मॉडल नंबर: MC-TDOY62

• पार्ट नंबर: 51204156-175

• आउटपुट चैनल: 32 पृथक डिजिटल आउटपुट

• वोल्टेज रेंज: 15–30 VDC

• अधिकतम लोड करंट: प्रति चैनल 500 mA

• पृथक्करण (चैनल-से-चैनल): 500 Vrms

• पृथक्करण (चैनल-से-ग्राउंड): 1000 Vrms

• पावर सप्लाई: 24 VDC (±10%)

• ऑपरेटिंग तापमान: -40°C से +70°C

• आर्द्रता: 5% से 95% गैर-संघनन

• आयाम: 30.7 x 12.4 x 5.3 सेमी

• वजन: 2.0 किग्रा

इंजीनियरिंग लाभ

• उच्च-घनत्व नियंत्रण एकीकरण: 32-चैनल आर्किटेक्चर इंजीनियरों को मानक 16-पॉइंट बोर्ड की तुलना में दोगुने फील्ड पॉइंट्स को टर्मिनेट करने की अनुमति देता है। यह समेकन कैबिनेट के आकार को कम करता है और आवश्यक I/O बेस की कुल संख्या घटाता है, जिससे सीधे बुनियादी ढांचे की लागत कम होती है।

• उत्कृष्ट गैल्वैनिक पृथक्करण: 500 Vrms चैनल-से-चैनल पृथक्करण के साथ, बोर्ड एक लूप में विद्युत दोषों को आस-पास के चैनलों तक फैलने से रोकता है। यह सुनिश्चित करता है कि फील्ड-साइड शॉर्ट सर्किट या ग्राउंड फॉल्ट स्थानीयकृत रहे, जिससे DCS की समग्र अखंडता सुरक्षित रहती है।

• उच्च-करंट ड्राइविंग क्षमता: प्रत्येक चैनल 500 mA तक प्रदान करता है, जो अधिकांश औद्योगिक इंटरपोज़िंग रिले और कम-शक्ति सोलिनॉइड वाल्व को सीधे चलाने के लिए पर्याप्त शक्ति देता है। यह क्षमता अक्सर अतिरिक्त बाहरी टर्मिनल ब्लॉक्स या बूस्टर की आवश्यकता को समाप्त कर देती है।

• अत्यधिक पर्यावरणीय सहनशीलता: -40°C से +70°C की विस्तृत ऑपरेटिंग रेंज दूरस्थ इंस्ट्रूमेंट हाउस और गैर-क्लाइमेट-कंट्रोल्ड प्लांट क्षेत्रों में स्थापना की अनुमति देती है। मॉड्यूल तापीय परिवर्तनों के बावजूद सिग्नल सटीकता और स्विचिंग गति बनाए रखता है।

• कंपन-रोधी टर्मिनेशन: औद्योगिक-ग्रेड स्क्रू टर्मिनल गैस-टाइट, यांत्रिक कनेक्शन सुनिश्चित करते हैं। यह हार्डवेयर विकल्प लगातार कंपन वाले वातावरण जैसे कंप्रेसर स्किड या पावर जनरेशन डेक में तार ढीले होने की सामान्य समस्या को हल करता है।

अक्सर पूछे जाने वाले प्रश्न

• क्या MC-TDOY62 संचालन के दौरान हॉट-स्वैपिंग का समर्थन करता है?

  हार्डवेयर डिज़ाइन Experion PKS फ्रेमवर्क के भीतर मॉड्यूलर रखरखाव का समर्थन करता है। हालांकि, आपको यह सुनिश्चित करने के लिए विशिष्ट I/O प्रोसेसर सेटिंग्स और साइट सुरक्षा प्रोटोकॉल की जांच करनी चाहिए कि 32-चैनल हेडर को डिस्कनेक्ट करने से अनचाहे प्रक्रिया शटडाउन न हो।

• क्या मैं इस FTA का उपयोग सॉलिड-स्टेट और रिले-चालित दोनों लोड के साथ कर सकता हूँ?

  हाँ, MC-TDOY62 अपने 15-30 VDC रेंज और 500 mA करंट सीमा के भीतर दोनों लोड प्रकारों को संभालता है। बड़े सोलिनॉइड जैसे प्रेरक लोड स्विच करते समय, आउटपुट सर्किट्री को वोल्टेज स्पाइक्स से बचाने के लिए बाहरी फ्लाईबैक डायोड्स का उपयोग करने की सलाह दी जाती है।

• उच्च-घनत्व कैबिनेट के लिए अनुशंसित माउंटिंग कॉन्फ़िगरेशन क्या है?

  मॉड्यूल रैक-माउंटिंग और DIN रेल इंस्टॉलेशन दोनों का समर्थन करता है। उच्च-घनत्व सेटअप में इष्टतम थर्मल प्रबंधन के लिए, FTAs के बीच अनुशंसित दूरी बनाए रखें ताकि पैसिव एयरफ्लो हो सके, खासकर जब कई चैनल अधिकतम लोड पर काम कर रहे हों।

• मैं कैसे सुनिश्चित करूं कि यह यूनिट 100% नया और मूल है?

  हम 51204156-175 को इसके मूल फैक्ट्री-सील्ड Honeywell पैकेजिंग में प्रदान करते हैं। प्रत्येक यूनिट में एक अद्वितीय सीरियल नंबर और मूल फैक्ट्री लेबल होते हैं जो पूर्ण संपत्ति ट्रेसबिलिटी और प्रामाणिकता सत्यापन सुनिश्चित करते हैं।
