उत्पाद विवरण

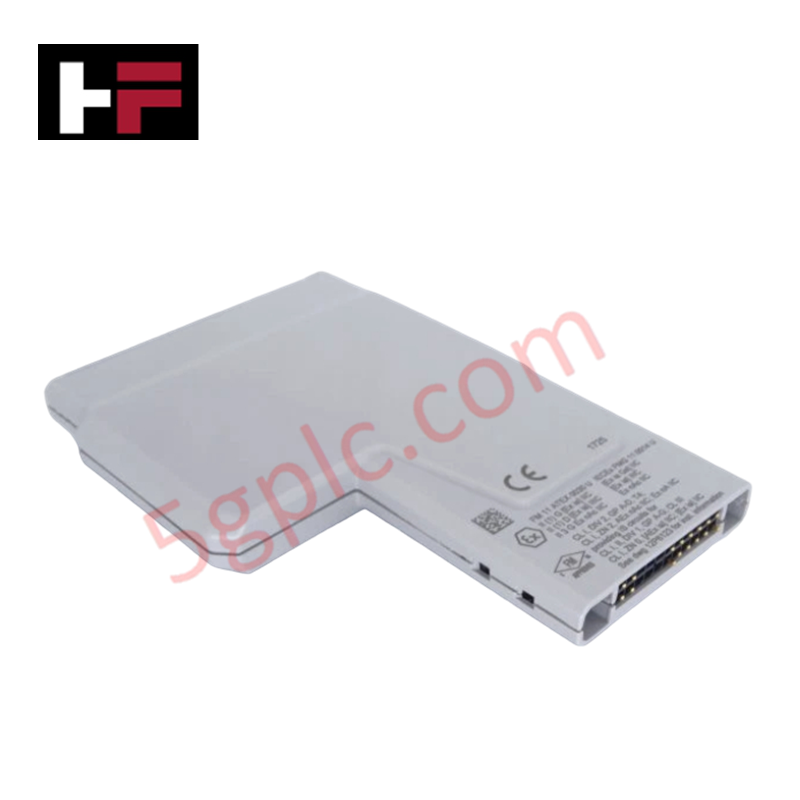

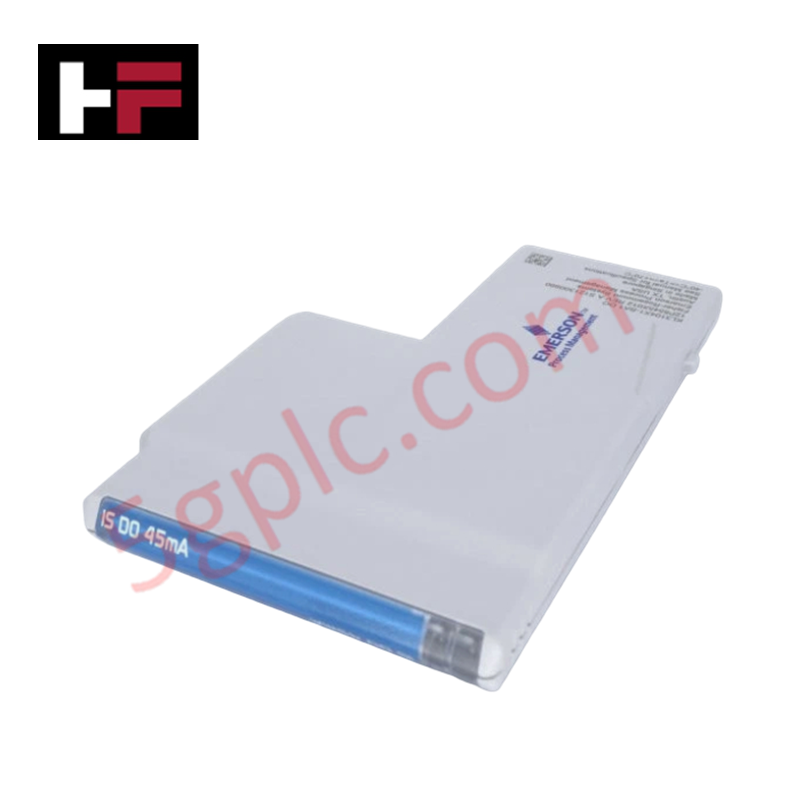

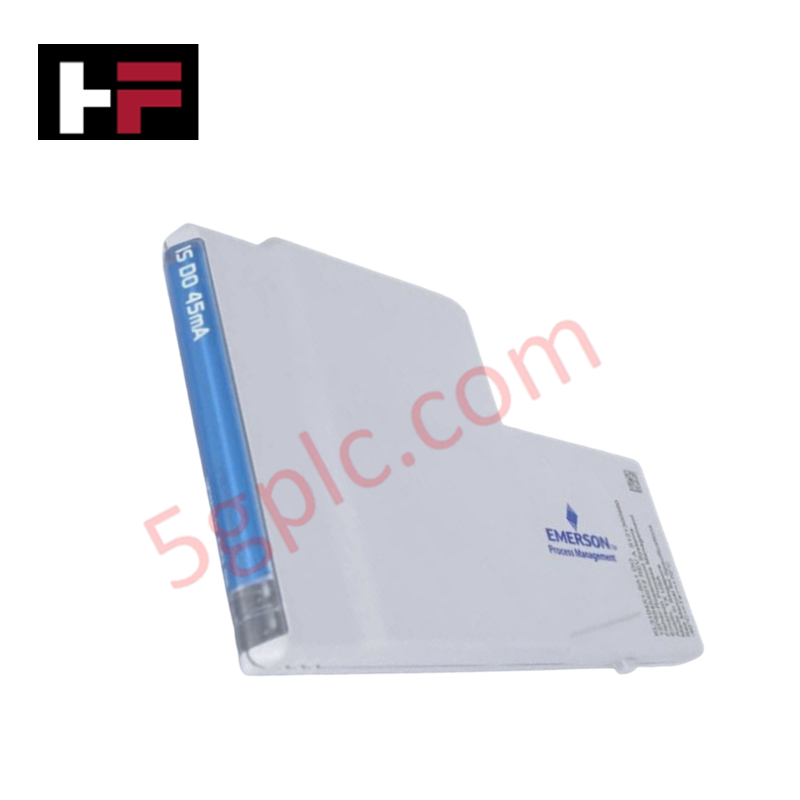

डेल्टाV इलेक्ट्रॉनिक मार्शलिंग सबसिस्टम में उच्च-घनत्व डिस्क्रीट आउटपुट सिग्नल प्रोसेसिंग के लिए कॉन्फ़िगर किया गया, Emerson KL3104X1-BA1 (KL3104X1-BA1 इंट्रिंसिकली सेफ डिजिटल आउटपुट मॉड्यूल) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह हार्डवेयर घटक खतरनाक वातावरण में स्थित कम-ऊर्जा फील्ड इन्फ्रास्ट्रक्चर को स्विच करता है, विद्युत लोड एक्ट्यूएशन सर्किट्स को नियंत्रित करते हुए स्थानीय वितरित बैकप्लेन बस के पार पूर्ण पृथक्करण प्रतिबंधों को बनाए रखता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | KL3104X1-BA1 |
| ब्रांड | Emerson |
| मूल | U.S.A. |
| वजन | 0.08 किग्रा |
| आयाम | मानक CHARM मॉड्यूल फुटप्रिंट स्लॉट चौड़ाई |
| ऑपरेटिंग तापमान | -40 डिग्री C से +70 डिग्री C |
| पावर खपत | +6.3 VDC पर 0 mA (CHARM बस), +24 VDC पर 78 mA (फील्ड सर्किट) |
| आउटपुट आवंटन | 45 mA अधिकतम लोड नियंत्रण लूप |
| शॉक प्रतिरोध | 10g 1/2 साइन वेव 11 मिलीसेकंड के लिए |
| वाइब्रेशन प्रतिरोध | 2 से 13.2 Hz पर 1 मिमी पीक-टू-पीक; 13.2 से 150 Hz पर 0.7g |
| हवा में प्रदूषक | ISA-S71.04-1985 क्लास G3 अनुपालन |
| सापेक्ष आर्द्रता | 5% से 95% गैर-संघनन |
| टर्मिनल ब्लॉक की | पोजीशन 3E |
चैनल-से-चैनल पृथक्करण और लूप प्रदर्शन
इस टर्मिनल-माउंटेड CHARM मॉड्यूल का यांत्रिक निष्पादन समर्पित गैल्वैनिक पृथक्करण परतों पर निर्भर करता है ताकि प्रक्रिया लूप सिग्नल की अखंडता सुनिश्चित की जा सके। हार्डवेयर आर्किटेक्चर पूर्ण चैनल-से-चैनल पृथक्करण पैरामीटर शामिल करता है, यह जांचते हुए कि सक्रिय डिस्क्रीट फील्ड लूप पर ग्राउंड फॉल्ट या अस्थायी सर्ज पड़ोसी हार्डवेयर मॉड्यूल तक नहीं फैल सकते। आंतरिक लॉजिक घटक इस विद्युत सीमा का उपयोग मास्टर कंट्रोलर संचार फ्रेमवर्क को फील्ड सर्किट उतार-चढ़ाव से अलग करने के लिए करते हैं, जिससे निरंतर पावर के तहत डिस्क्रीट ट्रिप सिग्नल और वाल्व एक्ट्यूएशन चरणों का विश्वसनीय निष्पादन संभव होता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह इंट्रिंसिकली सेफ आउटपुट मॉड्यूल लाइव सिस्टम पावर के तहत हॉट-स्वैप एक्सचेंज का समर्थन करता है?
उत्तर: हाँ। यह हार्डवेयर एक सक्रिय टर्मिनल बेसप्लेट पर डालने और निकालने के लिए डिज़ाइन किया गया है। आंतरिक करंट-लिमिटिंग घटक प्रतिस्थापन के दौरान बैकप्लेन बस में व्यवधान या संचार ड्रॉप को रोकते हैं जो पड़ोसी सक्रिय CHARM ट्रैकों को प्रभावित कर सकते हैं।
प्रश्न: 3E टर्मिनल ब्लॉक की असाइनमेंट का यांत्रिक कार्य क्या है?
उत्तर: 3E की पोजीशन यांत्रिक रूप से गलत कैरेक्टराइजेशन मॉड्यूल प्रकार को उस स्लॉट में डालने से रोकती है जो इस विशिष्ट आउटपुट लूप कॉन्फ़िगरेशन के लिए वायर किया गया है, जिससे ओवरवोल्टेज खतरों या फील्ड उपकरणों को हार्डवेयर क्षति का जोखिम कम होता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
बेसप्लेट स्लॉट डालना: CHARM मॉड्यूल के पीछे के टर्मिनल गाइड को निर्दिष्ट बेसप्लेट रिसेप्टर के साथ लंबवत संरेखित करें। डुअल यांत्रिक रिटेंशन लैच के क्लिक करने तक नीचे दबाएं ताकि टर्मिनल संपर्क में अनियमितता न हो।
-
इंट्रिंसिकली सेफ वायरिंग पृथक्करण: सभी खतरनाक क्षेत्र आउटपुट लूप वायरिंग को अलग-अलग नीले वायरिंग डक्ट्स के माध्यम से मार्गित किया जाना चाहिए। इंट्रिंसिकली सेफ नियंत्रण लाइनों और मानक गैर-इंट्रिंसिकली सेफ पावर इन्फ्रास्ट्रक्चर के बीच न्यूनतम 50 मिमी की दूरी बनाए रखें।
-
शील्ड ग्राउंडिंग रणनीति: केबल शील्ड्स को केवल कैरियर ग्राउंडिंग बार असेंबली पर समाप्त करें। मार्शलिंग कैबिनेट में एकल-बिंदु ग्राउंडिंग लेआउट की पुष्टि करें ताकि प्रक्रिया वेरिएबल ट्रैकिंग लाइनों पर ग्राउंड-लूप प्रेरित करंट समाप्त हो सकें।
-
पर्यावरणीय एनक्लोजर पैरामीटर: क्लास G3 हवा में प्रदूषक प्रोफाइल वाले स्थानों के लिए, मार्शलिंग एनक्लोजर को सकारात्मक दबाव वाली हवा का प्रवाह बनाए रखना चाहिए और सक्रिय टर्मिनल संपर्कों पर संघनन को समाप्त करने के लिए सापेक्ष आर्द्रता को 95% से नीचे रखना चाहिए।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
