उत्पाद विवरण

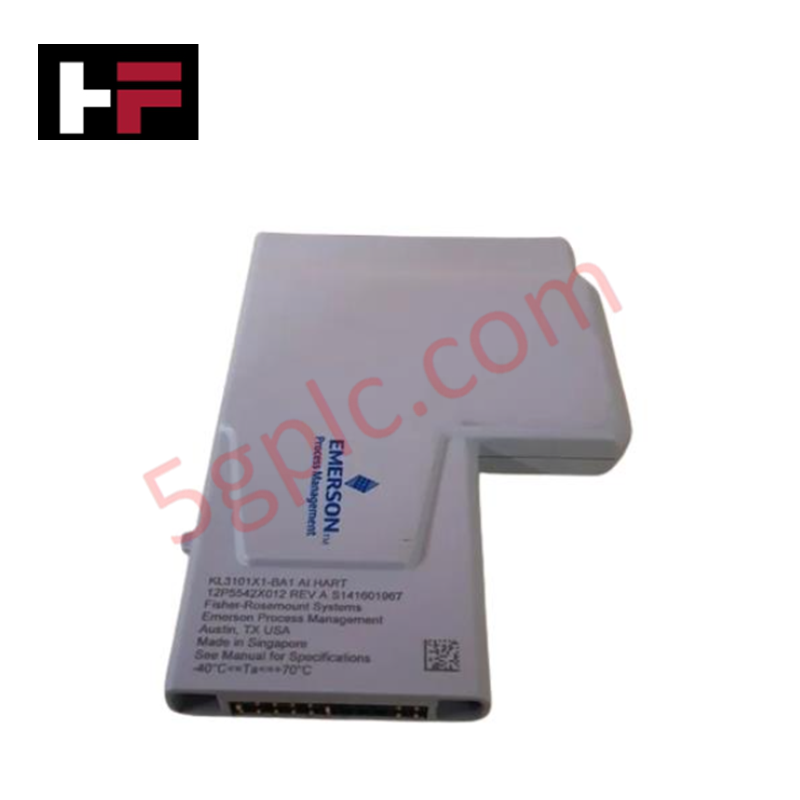

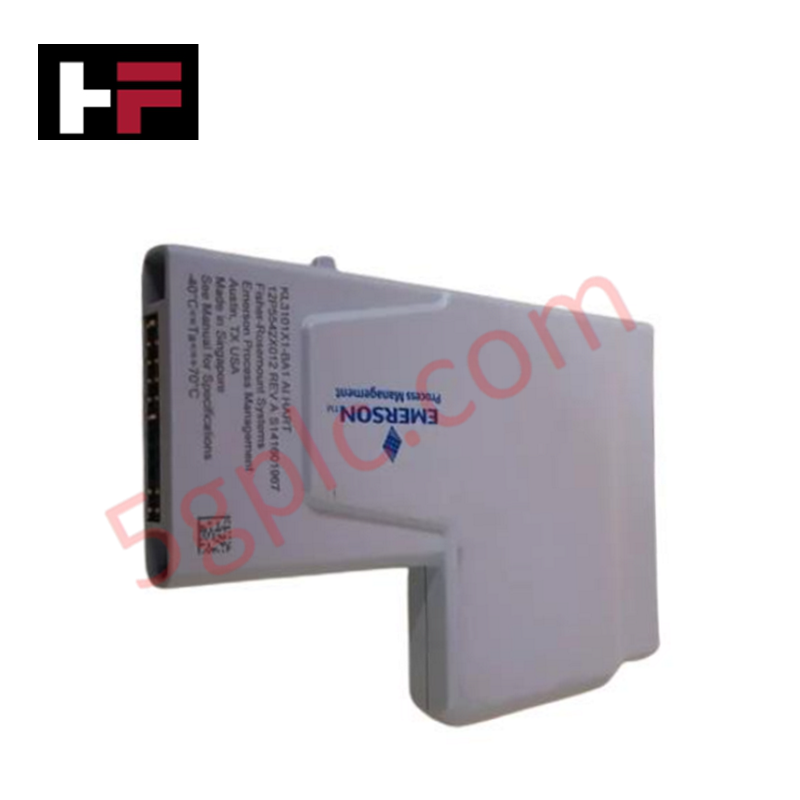

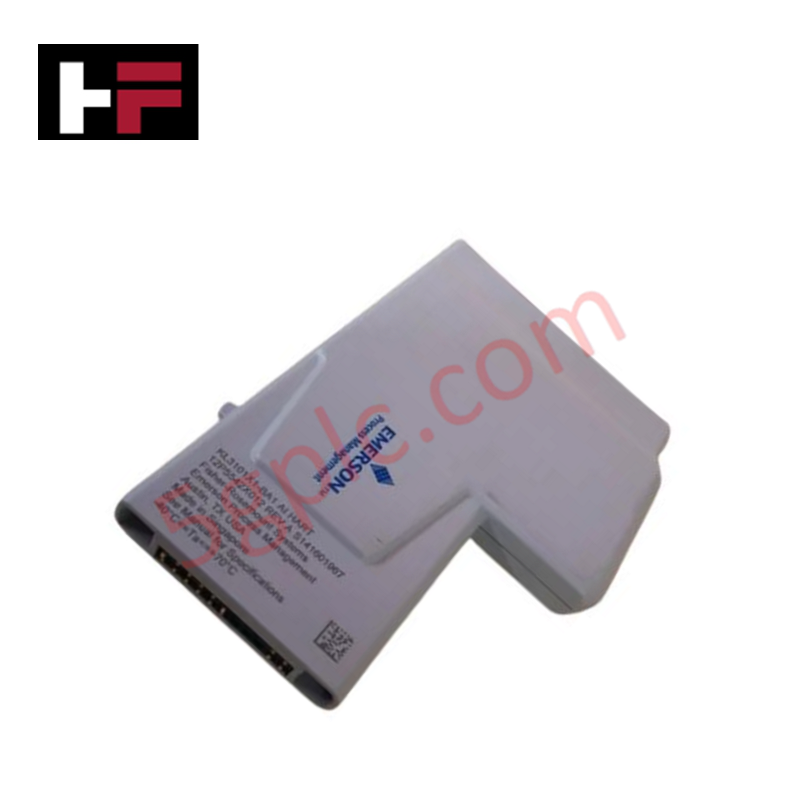

डेल्टाV इलेक्ट्रॉनिक मार्शलिंग सबसिस्टम में उच्च-घनत्व एनालॉग इनपुट सिग्नल प्रोसेसिंग के लिए कॉन्फ़िगर किया गया, Emerson KL3101X1-LS1 (KL3101X1-LS1 इंट्रिंसिकली सेफ एनालॉग इनपुट मॉड्यूल) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह हार्डवेयर घटक खतरनाक क्षेत्रों में स्थित फील्ड इंस्ट्रूमेंटेशन से 4-20 mA करंट लूप्स को प्रोसेस करता है, सिग्नल बैरियर आइसोलेशन का प्रबंधन करता है और वितरित पेरिफेरल बस पर सीधे फील्ड वेरिएबल्स को डिजिटाइज़ करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | KL3101X1-LS1 |
| ब्रांड | Emerson |
| मूल | यू.एस.ए. |
| वजन | 0.08 किग्रा |
| आयाम | स्टैंडर्ड CHARM मॉड्यूल फुटप्रिंट स्लॉट चौड़ाई |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस |
| पावर खपत | +6.3 VDC पर 0 mA (CHARM बस), +24 VDC पर 60 mA (फील्ड सर्किट) |
| सिग्नल इनपुट रेंज | 4-20 mA लूप करंट फील्ड वेरिएबल्स |
| एम्बेडेड प्रोटोकॉल | HART पास-थ्रू डिजिटल मॉड्यूलेशन डेटा |
| शॉक रेसिस्टेंस | 10g 1/2 साइन वेव 11 मिलीसेकंड के लिए |
| वाइब्रेशन रेसिस्टेंस | 1 मिमी पीक-टू-पीक (2 से 13.2 Hz); 0.7g (13.2 से 150 Hz) |
| एयरबोर्न संदूषक | क्लास G3 कठोर पर्यावरण अनुपालन |
| सापेक्ष आर्द्रता | 5% से 95% गैर-संघनन |
HART पास-थ्रू और चैनल-टू-चैनल आइसोलेशन
इस टर्मिनल-माउंटेड CHARM मॉड्यूल का यांत्रिक निष्पादन समर्पित गैल्वैनिक पृथक्करण परतों पर निर्भर करता है ताकि प्रोसेस लूप सिग्नल की अखंडता सुनिश्चित हो सके। यूनिट में 4-20 mA HART लूप प्रोटोकॉल लेयर शामिल है, जो स्मार्ट फील्ड इंस्ट्रूमेंट्स से माध्यमिक और तृतीयक वेरिएबल्स को वास्तविक समय में निकालने में सक्षम बनाता है बिना एनालॉग प्रोसेस सिग्नल को बाधित किए। एकीकृत गैल्वैनिक चैनल-टू-चैनल आइसोलेशन आसन्न मॉनिटरिंग ट्रैकों में ग्राउंड फॉल्ट प्रसार को रोकता है, यह सुनिश्चित करता है कि एक लूप पर खुला सर्किट या अस्थायी विद्युत स्पाइक पड़ोसी प्रोसेस डेटा ब्लॉकों को बाधित न करे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मॉड्यूल डेल्टाV मार्शलिंग बेसप्लेट चालू रहते हुए हॉट-स्वैप इंसर्शन का समर्थन करता है?
उत्तर: हाँ। मॉड्यूल को पावर के तहत लाइव इंसर्शन और रिमूवल के लिए डिज़ाइन किया गया है। आंतरिक करंट-लिमिटिंग सर्किटरी इलेक्ट्रॉनिक घटकों को स्वैप प्रक्रिया के दौरान पड़ोसी ऑपरेशनल CHARM ट्रैकों पर डायग्नोस्टिक व्यवधान या हार्डवेयर ट्रिप उत्पन्न करने से रोकती है।
प्रश्न: फील्ड पावर स्रोत प्राथमिक CHARM बस आवंटन से कैसे भिन्न है?
उत्तर: CHARM बस स्थानीय +6.3 VDC लिंक का उपयोग केवल डिजिटल संचार बैकप्लेन इंटरफेस लॉजिक के लिए करता है, जो सिग्नल ट्रैक से 0 mA खपत करता है। एनालॉग लूप स्वयं अलग से समर्पित +24 VDC फील्ड सर्किट द्वारा संचालित होता है, जिसकी रेटिंग 60 mA अधिकतम है ताकि फील्ड इंस्ट्रूमेंट को ड्राइव किया जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
बेसप्लेट स्लॉट इंसर्शन: CHARM मॉड्यूल के पीछे के टर्मिनल गाइड्स को निर्दिष्ट बेसप्लेट रिसेप्टर के साथ लंबवत संरेखित करें। डुअल मैकेनिकल रिटेंशन लैचेस के क्लिक होने तक नीचे दबाएं ताकि टर्मिनल संपर्क में अनियमितता न हो।
-
इंट्रिंसिकली सेफ वायरिंग पृथक्करण: सभी 4-20 mA खतरनाक क्षेत्र की वायरिंग को पृथक नीले वायरिंग डक्ट्स के माध्यम से मार्गित किया जाना चाहिए। इंट्रिंसिकली सेफ करंट लूप्स और गैर-इंट्रिंसिकली सेफ पावर इन्फ्रास्ट्रक्चर के बीच न्यूनतम 50 मिमी की दूरी बनाए रखें।
-
शील्ड ग्राउंडिंग रणनीति: केबल शील्ड्स को केवल कैरियर ग्राउंडिंग बार असेंबली पर समाप्त करें। मार्शलिंग कैबिनेट में एकल-बिंदु ग्राउंडिंग लेआउट को सत्यापित किया जाना चाहिए ताकि 4-20 mA प्रोसेस वेरिएबल ट्रैकिंग लाइनों पर ग्राउंड-लूप प्रेरित करंट्स समाप्त हो सकें।
-
पर्यावरणीय एनक्लोजर पैरामीटर: क्लास G3 एयरबोर्न संदूषक प्रोफाइल वाले स्थानों के लिए, मार्शलिंग एनक्लोजर को सकारात्मक दबाव वाली हवा का प्रवाह बनाए रखना चाहिए और सक्रिय टर्मिनल संपर्कों पर संघनन को समाप्त करने के लिए सापेक्ष आर्द्रता को 95% सीमा से नीचे रखना चाहिए।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
