उत्पाद विवरण

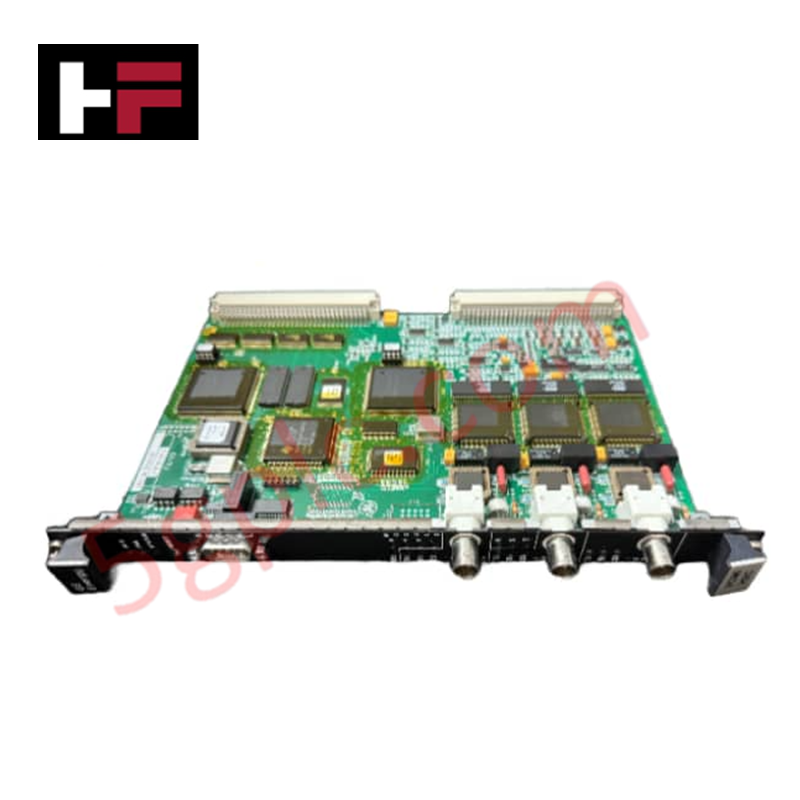

मार्क VI नियंत्रण वातावरण में डेटा विनिमय और सिस्टम समन्वय के लिए कॉन्फ़िगर किया गया, GE IS215VCMIH2CB (IS215VCMIH2CB VME संचार कार्ड) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह VME बस मास्टर नियंत्रकों, I/O बोर्डों, और IONet नियंत्रण नेटवर्क के बीच डेटा स्थानांतरण का प्रबंधन करता है, साथ ही रैक-माउंटेड घटकों के लिए पावर सप्लाई निगरानी और डायग्नोस्टिक कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेषता |
|---|---|
| मॉडल | IS215VCMIH2CB |
| ब्रांड | जनरल इलेक्ट्रिक |
| उत्पत्ति | यूएसए |
| वजन | निर्दिष्ट नहीं |
| आयाम | मानक VME कार्ड फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | औद्योगिक मानक सीमा |
| पावर खपत | 5 V, 12 V, 15 V, 28 V रेल्स की निगरानी करता है |
| चैनलों की संख्या | 8 |
| स्पैन | 0.3532 से 4.054 V |
औद्योगिक नियंत्रण और ड्राइव्स तकनीकी विशेषताएँ
IS215VCMIH2CB VME बस मास्टर के रूप में कार्य करता है, जो नियंत्रण और I/O रैकों के भीतर डेटा प्रवाह को नियंत्रित करता है। यह सभी बोर्डों और संबंधित टर्मिनल बोर्डों के लिए अद्वितीय पहचान असाइन करता है ताकि सही नेटवर्क पता सुनिश्चित हो सके। यह मॉड्यूल कई आंतरिक पावर सप्लाई बसों की निरंतर ट्रैकिंग प्रदान करता है; जब वोल्टेज विचलन 5 V, 12 V, और 15 V सप्लाई के लिए 3.5 प्रतिशत या 28 V सप्लाई के लिए 5.5 प्रतिशत से अधिक हो जाता है, तो अलार्म सक्रिय हो जाते हैं। इष्टतम संचालन के लिए बैकप्लेन बस संचार गति और फर्मवेयर फ्लैश संगतता आवश्यक है ताकि IONet इन्फ्रास्ट्रक्चर में डेटा थ्रूपुट समकालिक हो सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या IS215VCMIH2CB VME रैक के भीतर हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: नहीं। यह कार्ड बस मास्टर कार्य करता है और डेटा पता नियंत्रण करता है। जब VME रैक चालू हो, तब इस मॉड्यूल को निकालना या डालना संचार हानि और VME बस बैकप्लेन को संभावित नुकसान पहुंचा सकता है।
प्रश्न: मॉड्यूल वोल्टेज निगरानी अलार्म को कैसे संभालता है?
उत्तर: मॉड्यूल 5 V, 12 V, 15 V, और 28 V बसों पर वोल्टेज स्तरों को ट्रैक करता है। जब ये स्तर कॉन्फ़िगर किए गए अलार्म थ्रेशोल्ड से अधिक हो जाते हैं, तो कार्ड डायग्नोस्टिक सिग्नल उत्पन्न करता है, जिससे मार्क VI नियंत्रक पावर सप्लाई में गिरावट को ट्रिप स्थिति से पहले पहचान सकता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- VME बस सम्मिलन: सुनिश्चित करें कि VME रैक बंद हो। कार्ड को रैक गाइड्स के साथ संरेखित करें और इसे निर्दिष्ट VME स्लॉट में स्लाइड करें, यह सुनिश्चित करते हुए कि बैकप्लेन पिन पूरी तरह से बैठ गए हैं और लॉकिंग इजेक्टर हैंडल सुरक्षित हैं।
- नेटवर्क कनेक्टिविटी: IONet केबलों को निर्दिष्ट पोर्ट से जोड़ें। विद्युतचुंबकीय हस्तक्षेप को कम करने के लिए शील्डेड संचार केबल का उपयोग करें, जो निश्चित डेटा विनिमय को बाधित कर सकता है।
- ग्राउंडिंग: सुनिश्चित करें कि VME रैक असेंबली सिस्टम के सामान्य अर्थ ग्राउंड से जुड़ी हो। यह कार्ड के पावर मॉनिटरिंग सर्किट के लिए आवश्यक संदर्भ प्रदान करता है और सामान्य-मोड शोर को कम करने में मदद करता है।
- कॉन्फ़िगरेशन सत्यापन: स्थापना के बाद, सुनिश्चित करें कि मॉड्यूल रैक कॉन्फ़िगरेशन सॉफ़्टवेयर में सही ढंग से पहचाना गया है। पता लगाने और आईडी असाइनमेंट प्रक्रियाएं I/O और टर्मिनल बोर्डों की भौतिक व्यवस्था से मेल खाती हों ताकि बस संघर्ष से बचा जा सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
