उत्पाद विवरण

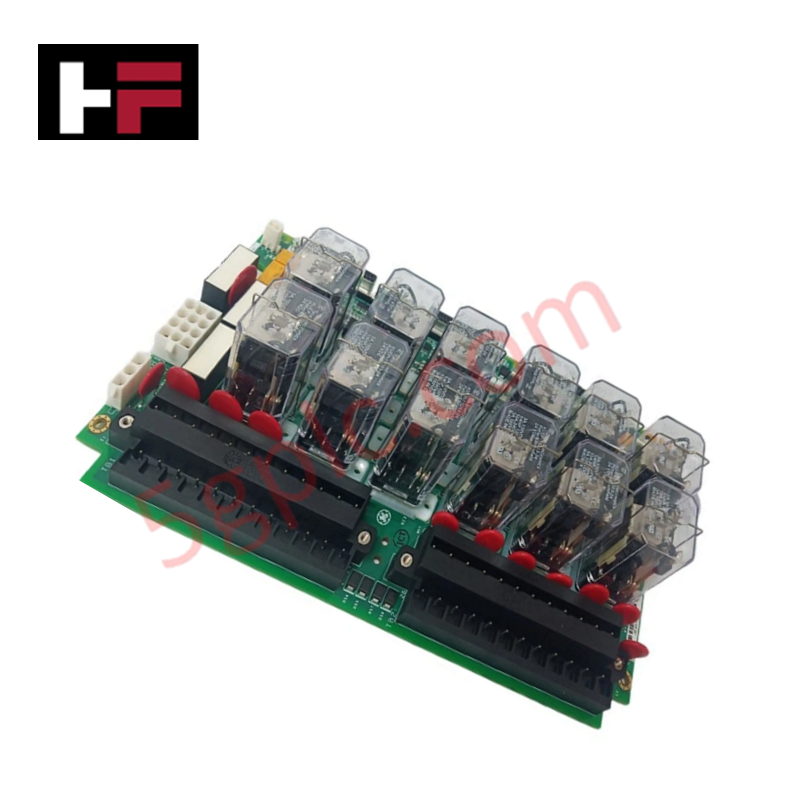

मार्क VI टरबाइन सुरक्षा प्रणालियों में आपातकालीन ट्रिप लॉजिक और सोलिनॉइड नियंत्रण के लिए कॉन्फ़िगर किया गया, GE IS200TREGH1B (IS200TREGH1B टरबाइन आपातकालीन टर्मिनल बोर्ड) टरबाइन सुरक्षा शटडाउन अनुक्रमों का प्रत्यक्ष भौतिक और विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | IS200TREGH1B |
| ब्रांड | जनरल इलेक्ट्रिक |
| मूल | यूएसए |
| वजन | 2.00 पाउंड |
| आयाम | 17.8 सेमी x 33.02 सेमी |
| ऑपरेटिंग तापमान | 0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| पावर खपत | 200-250 VAC (सप्लाई), 70-145 VDC (बस) |
| ट्रिप चैनल | 6 (कुल), 3 (सोलिनॉइड) |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क
IS200TREGH1B टरबाइन आपातकालीन सुरक्षा के लिए प्राथमिक इंटरफ़ेस के रूप में कार्य करता है, जो QNX-आधारित ऑपरेटिंग सिस्टम के साथ सीधे इंटरफ़ेस करता है ताकि निर्धारक ट्रिप निष्पादन सुनिश्चित किया जा सके। यह मॉड्यूल बैकप्लेन बस संचार की गति को प्रबंधित करता है ताकि टरबाइन सुरक्षा शटडाउन प्रोटोकॉल की कड़ी विलंबता आवश्यकताओं को पूरा किया जा सके। फर्मवेयर फ्लैश संगतता मार्क VI कंट्रोलर के माध्यम से प्रबंधित की जाती है, जिससे ट्रिप लॉजिक सिस्टम-व्यापी सुरक्षा मापदंडों के साथ सिंक्रनाइज़ रहता है। बोर्ड अपनी समर्पित सोलिनॉइड नियंत्रण सर्किट्री के माध्यम से I/O घनत्व स्केलिंग का समर्थन करता है, जिससे मल्टी-चैनल ट्रिप सोलिनॉइड संचालन संभव होता है। इंटरफ़ेस उच्च-इंटीग्रिटी सिग्नल ट्रांसमिशन बनाए रखने के लिए अनुकूलित है, यह सुनिश्चित करते हुए कि चल रहे स्थिति से ट्रिप स्थिति में संक्रमण बिना विलंब या सिग्नल ह्रास के निष्पादित हो।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या IS200TREGH1B टर्मिनल बोर्ड टरबाइन संचालन के दौरान हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: नहीं। टरबाइन आपातकालीन टर्मिनल बोर्ड को हटाना या बदलना केवल तब किया जाना चाहिए जब टरबाइन सिस्टम नियंत्रित, गैर-ऑपरेशनल स्थिति में हो ताकि अनजाने ट्रिप या विद्युत क्षति से बचा जा सके।
प्रश्न: क्या बस वोल्टेज इनपुट (70-145 VDC) मार्क VI डायग्नोस्टिक्स द्वारा मॉनिटर किया जाता है?
उत्तर: हाँ। बोर्ड मार्क VI सिस्टम को स्थिति प्रतिक्रिया प्रदान करता है, जिससे बस वोल्टेज की स्थिति की निगरानी और ट्रिप सोलिनॉइड सर्किटों में संभावित ग्राउंड फॉल्ट या पावर सप्लाई अनियमितताओं की पहचान संभव होती है।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: बोर्ड को सुरक्षा कैबिनेट के भीतर मानक माउंटिंग हार्डवेयर का उपयोग करके स्थापित करें। सुनिश्चित करें कि असेंबली कैबिनेट ग्राउंड से ठीक से जुड़ी हो ताकि इलेक्ट्रोमैग्नेटिक शोर ट्रिप लॉजिक में हस्तक्षेप न करे।
- वायरिंग: ट्रिप सोलिनॉइड वायरिंग को निर्दिष्ट आउटपुट चैनलों से जोड़ें। सभी आपातकालीन सिग्नल पथों के लिए उच्च-इंटीग्रिटी, शील्डेड केबलिंग का उपयोग करें ताकि दीर्घकालिक स्थिरता और हस्तक्षेप से सुरक्षा सुनिश्चित हो सके।
- वोल्टेज सत्यापन: 200-250 VAC सप्लाई या 70-145 VDC बस वोल्टेज लागू करने से पहले, सुरक्षा प्रणाली के स्कीमैटिक के अनुसार सभी फील्ड वायरिंग की सही ध्रुवता और वोल्टेज मिलान के लिए जांच करें।
- पर्यावरण: कैबिनेट का परिवेश तापमान 0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस के बीच बनाए रखें। पावर इनपुट और स्विचिंग सर्किट के आसपास गर्मी संचय को रोकने के लिए पर्याप्त वायु प्रवाह प्रदान करें।
- लॉजिक सत्यापन: स्थापना के बाद, मार्क VI QNX-आधारित कंट्रोलर से शुरू किए गए आपातकालीन आदेशों के लिए सभी 3 ट्रिप सोलिनॉइड सही प्रतिक्रिया देते हैं यह सुनिश्चित करने के लिए सॉफ़्टवेयर-मार्गदर्शित ट्रिप परीक्षण करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
