उत्पाद विवरण

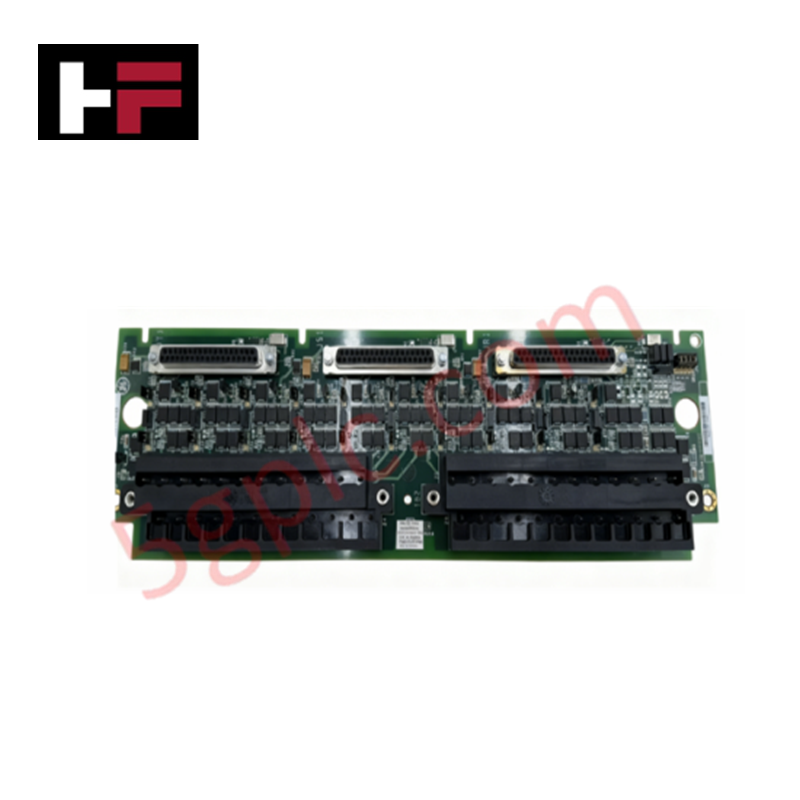

Mark VI टरबाइन नियंत्रण आर्किटेक्चर में एनालॉग सिग्नल कंडीशनिंग और वितरण के लिए कॉन्फ़िगर किया गया, GE IS200TBAIH1C (IS200TBAIH1C एनालॉग इनपुट टर्मिनल बोर्ड) मल्टी-चैनल सेंसर इनपुट रूटिंग और एनालॉग आउटपुट विनियमन का प्रत्यक्ष भौतिक और विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | IS200TBAIH1C |
| ब्रांड | जनरल इलेक्ट्रिक |
| मूल | यूएसए |
| वजन | मानक टर्मिनल बोर्ड असेंबली |
| आयाम | Mark VI मानक फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | औद्योगिक रेटेड रेंज |
| पावर खपत | सिस्टम-बस पर निर्भर |
| एनालॉग इनपुट | 10 (2-वायर, 3-वायर, 4-वायर, बाहरी पावर) |
| एनालॉग आउटपुट | 2 (0-20 mA या 0-200 mA कॉन्फ़िगर करने योग्य) |
| कनेक्टिविटी | 3 x DC-37 पिन कनेक्टर्स |
प्रोफिनेट / EtherNet/IP निर्धारक नेटवर्क
IS200TBAIH1C Mark VI नियंत्रण प्लेटफ़ॉर्म में एनालॉग इंस्ट्रूमेंटेशन के लिए प्राथमिक इंटरफ़ेस के रूप में एकीकृत होता है। बोर्ड बैकप्लेन बस संचार गति का समर्थन करता है, उच्च घनत्व DC-37 कनेक्टर्स का उपयोग करके I/O प्रोसेसर के साथ इंटरफेसिंग के लिए, जो सिंगल और ट्रिपल मॉड्यूलर रेडंडेंट (TMR) कॉन्फ़िगरेशन दोनों में काम करता है। फर्मवेयर फ्लैश संगतता संबंधित I/O पैक्स द्वारा संभाली जाती है ताकि सटीक सिग्नल स्केलिंग और I/O घनत्व स्केलिंग सुनिश्चित हो सके। इनपुट/आउटपुट सर्किट्स में शोर दमन हार्डवेयर शामिल है जो सर्ज और उच्च-आवृत्ति हस्तक्षेप को कम करता है, जिससे सिग्नल की अखंडता बनी रहती है। TMR अनुप्रयोगों में, बोर्ड आउटपुट ड्राइवर सिग्नल को संयोजित करने के लिए आंतरिक मापन शंट्स का उपयोग करता है, जिससे कंट्रोलर टरबाइन नियंत्रण के लिए आवश्यक विशिष्ट सेटपॉइंट पर कुल करंट को नियंत्रित कर सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या IS200TBAIH1C बोर्ड टरबाइन नियंत्रण प्रणाली सक्रिय रहते हुए हॉट-स्वैपेबल है?
उत्तर: नहीं। टर्मिनल बोर्ड को बदलने के लिए सिस्टम को गैर-ऑपरेशनल स्थिति में होना आवश्यक है। बोर्ड को चालू स्थिति में हटाने से I/O प्रोसेसर के साथ संचार खो जाएगा और DC-37 पिन इंटरफ़ेस को संभावित नुकसान होगा।
प्रश्न: क्या बोर्ड को मिश्रित सिंगल और TMR संचालन के लिए कॉन्फ़िगर किया जा सकता है?
उत्तर: बोर्ड सभी तीन कनेक्टर्स के माध्यम से TMR का समर्थन करता है या एक कनेक्टर (UR1) पर सिंगल। कॉन्फ़िगरेशन बैकप्लेन I/O प्रोसेसर सेटअप के अनुरूप होना चाहिए ताकि सिग्नल रूटिंग त्रुटियों से बचा जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: नियंत्रण कैबिनेट के अंदर माउंटिंग प्लेट पर टर्मिनल बोर्ड को सुरक्षित करें। सभी चेसिस ग्राउंड स्थापित करें ताकि एकीकृत शोर दमन सर्किट्री की प्रभावशीलता बनी रहे।
- वायरिंग: फील्ड इनपुट्स को टर्मिनल ब्लॉक्स से जोड़ें। ट्रांसमीटर के लिए बाहरी पावर स्रोतों को सिस्टम विद्युत आरेख के अनुसार उचित रूप से पृथक और फ्यूज किया जाना चाहिए।
- कनेक्टिविटी: सिस्टम आर्किटेक्चर (सिंगल या TMR) के आधार पर DC-37 केबल्स को R, S, और T इंटरफ़ेस पोर्ट्स से जोड़ें। सुनिश्चित करें कि कनेक्टर्स पूरी तरह से लगे हुए हैं और लॉकिंग मैकेनिज्म सक्रिय हैं।
- पर्यावरण: कैबिनेट का परिवेश तापमान औद्योगिक ऑपरेटिंग रेंज के भीतर होना चाहिए। सटीक मापन शंट्स के थर्मल ड्रिफ्ट को रोकने के लिए पर्याप्त वेंटिलेशन सुनिश्चित करें।
- सत्यापन: स्टार्टअप से पहले, 10 एनालॉग इनपुट्स में से प्रत्येक के लिए लूप चेक करें। कंट्रोलर डायग्नोस्टिक इंटरफ़ेस का उपयोग करके पुष्टि करें कि इनपुट सिग्नल फील्ड ट्रांसमीटर आउटपुट से मेल खाते हैं और आउटपुट mA मान कॉन्फ़िगर किए गए सेटपॉइंट सीमाओं के भीतर हैं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
